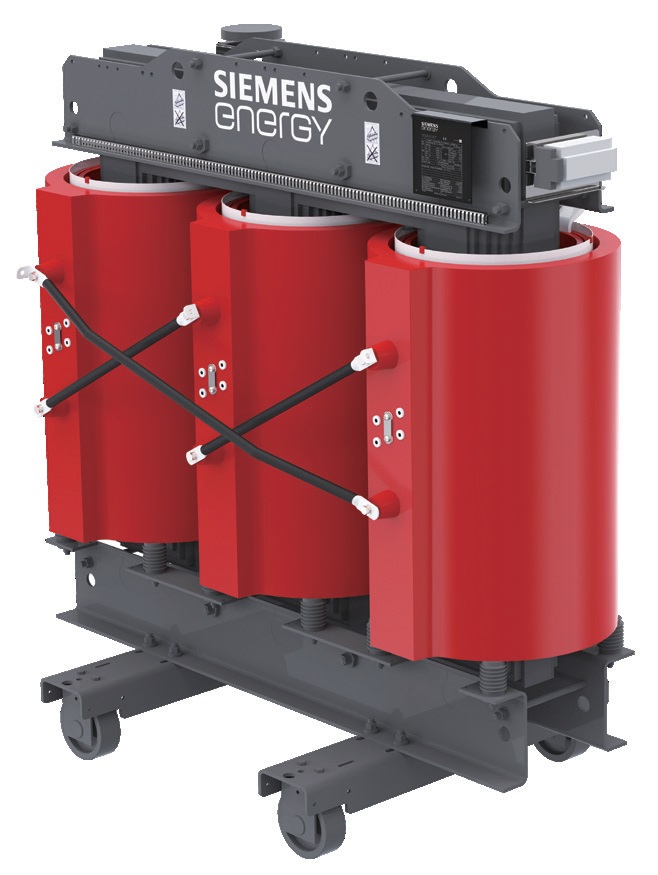

35kV resin cast on-load tap-changer power transformer औद्योगिक वितरण नेटवर्क और नवीकरणीय ऊर्जा प्रणालियों के लिए विश्वसनीय वोल्टेज विनियमन और अग्नि-सुरक्षित संचालन प्रदान करता है। 4000 से 20000 kVA क्षमता सीमा और ±4 x 2.5% लाइव विनियमन की विशेषता के साथ, यह ड्राई-टाइप यूनिट उतार-चढ़ाव वाले भार के तहत स्थिर बिजली वितरण सुनिश्चित करती है। Beijing Zhongping Technology प्री-शिपमेंट परीक्षण के साथ इन मजबूत ट्रांसफार्मर की आपूर्ति करके क्षेत्रीय इंजीनियरिंग परियोजनाओं का समर्थन करती है।
औद्योगिक बिजली वितरण को अक्सर वोल्टेज अस्थिरता, नेटवर्क हार्मोनिक्स और स्थान की कमी का सामना करना पड़ता है जो पारंपरिक तेल-भरे ट्रांसफार्मर के लिए चुनौती पैदा करते हैं। यह 35kV कास्ट-रेसिन पावर ट्रांसफार्मर उन्नत वैक्यूम-कास्ट फ़ॉइल绕winding तकनीक और एक गैर-ज्वलनशील, तेल-मुक्त वास्तुकला डिजाइन के माध्यम से इन चुनौतियों का समाधान करता है। हाई-वोल्टेज सिस्टम 35 से 38.5 kV इनपुट को संभालता है, जबकि लो-वोल्टेज पक्ष Dyn11 या Yd11 वेक्टर कनेक्शन के साथ 6 से 10.5 kV आवश्यकताओं के अनुकूल होता है। ऑन-लोड टैप चेंजर को एकीकृत करके, यूनिट डाउनस्ट्रीम संचालन को बाधित किए बिना पूर्ण भार स्थितियों के तहत गतिशील रूप से टर्न्स अनुपात को संशोधित करती है। यह तंत्र भारी औद्योगिक संयंत्रों, उपयोगिता सब-स्टेशनों और नवीकरणीय उत्पादन स्थलों पर बिजली के प्रवाह को अनुकूलित करता है जहाँ सुसंगत वोल्टेज प्रोफाइल अनिवार्य हैं।
तकनीकी विनिर्देश
रेटेड वोल्टेज HV: 35 kV - 38.5 kV @ 50 Hz / 60 Hz
रेटेड वोल्टेज LV: 6 kV - 10.5 kV @ 50 Hz / 60 Hz
क्षमता सीमा: 4000 kVA - 20000 kVA @ निरंतर संचालन
ऑन-लोड वोल्टेज विनियमन: ±4 x 2.5% @ लाइव लोड स्थितियां
वेक्टर समूह: Dyn11 / Yd11 @ मानक कॉन्फ़िगरेशन
शॉर्ट-सर्किट प्रतिबाधा: 8% - 11% @ रेटेड टैप
कूलिंग विधि: AN / AF @ प्राकृतिक वायु या जबरन वायु
सुरक्षा वर्ग: IP00 - IP23 @ बाड़े पर निर्भर
इन्सुलेशन वर्ग: वर्ग F / H @ 155°C / 180°C तापमान सूचकांक
तापमान वृद्धि: 100 K @ औसत绕winding वृद्धि
उत्पाद का अवलोकन और मुख्य विशेषताएं
यह इकाई उच्च प्रदर्शन वाले इनडोर और अर्ध-आउटडोर प्राथमिक वितरण के लिए इंजीनियर किए गए अत्याधुनिक कास्ट-रेसिन ड्राई-टाइप पावर ट्रांसफार्मर का प्रतिनिधित्व करती है। यह मध्यम-वोल्टेज उपयोगिता बुनियादी ढांचे, बड़ी विनिर्माण सुविधाओं और उपयोगिता-पैमाने पर सौर या पवन ऊर्जा एकीकरण केंद्रों के भीतर सुरक्षित रूप से संचालित होती है। वास्तुकला पूरी तरह से तरल डाइलेक्ट्रिक्स को समाप्त करती है, जिससे विस्फोट के जोखिम और विषैले द्रव संदूषण की आवश्यकताएं दूर हो जाती हैं।
वैक्यूम-कास्ट एपॉक्सी रेसिन एनकैप्सुलेशन गंभीर नमी, रासायनिक प्रदूषण और आक्रामक औद्योगिक वायुजनित कणों से कंडक्टर繞winding की रक्षा करता है। फ़ॉइल繞winding ज्यामिति कॉइल की ऊंचाई पर विद्युत चुम्बकीय अक्षीय बलों को समान रूप से वितरित करके शॉर्ट-सर्किट यांत्रिक स्थिरता को काफी हद तक बढ़ाती है। इसके अलावा, कम-नुकसान वाले अनाज-उन्मुख सिलिकॉन स्टील कोर कोर उत्तेजना के नुकसान को कम करते हैं, जिससे लंबे समय तक परिचालन चक्र के दौरान समग्र ऊर्जा दक्षता में सुधार होता है।
एकीकृत ऑन-लोड टैप चेंजर सक्रिय लोड स्थितियों के तहत सहज वोल्टेज समायोजन की अनुमति देता है, जो संवेदनशील डाउनस्ट्रीम विनिर्माण मशीनरी को ग्रिड सैग से बचाता है। प्राकृतिक हवा शीतलन थर्मल संतुलन बनाए रखती है, जबकि वैकल्पिक जबरन-वायु शीतलन पंखे चरम परिचालन मांगों के दौरान क्षमता सीमा को बढ़ाते हैं। कम ध्वनिक उत्सर्जन प्रोफाइल सुविधा प्रबंधकों को ट्रांसफार्मर को लोड केंद्रों के करीब रखने की अनुमति देते हैं, जिससे द्वितीयक केबल रन और वितरण तांबे के नुकसान कम होते हैं।
अनुप्रयोग और चयन मार्गदर्शिका
औद्योगिक सुविधाएं, उपयोगिता सबस्टेशन और बड़े पैमाने पर नवीकरणीय उत्पादन प्रतिष्ठान इस ट्रांसफार्मर की उच्च थर्मल क्षमता और गतिशील विनियमन से काफी लाभान्वित होते हैं। डेटा सेंटर और अस्पताल मानव-अधिकृत क्षेत्रों के पास कड़े सुरक्षा नियमों को संतुष्ट करने के लिए अपनी अग्नि-सुरक्षित, तेल-मुक्त संरचना को प्राथमिकता देते हैं। नवीकरणीय ऊर्जा स्थल ग्रिड इंजेक्शन से पहले चर बिजली आउटपुट को स्थिर करने के लिए इसकी सटीक वोल्टेज मिलान क्षमताओं का उपयोग करते हैं।
चयन वर्कफ़्लो प्राथमिक प्रणाली के वोल्टेज और 4000 से 20000 kVA बैंड के भीतर आवश्यक स्पष्ट शक्ति क्षमता को सत्यापित करके शुरू होता है। इसके बाद, इंजीनियर पर्यावरणीय परिस्थितियों का मूल्यांकन करते हैं, यह निर्धारित करते हुए कि मानक IP00 ओपन चेसिस या सुरक्षात्मक IP21 से IP23 बाड़ों की आवश्यकता है या नहीं। वोल्टेज विनियमन मापदंडों को यह सुनिश्चित करने के लिए अपस्ट्रीम उपयोगिता उतार-चढ़ाव श्रेणियों से मेल खाना चाहिए कि ±4 x 2.5% टैप रेंज पर्याप्त मुआवजा प्रदान करती है। अंत में, व्यापक SCADA एकीकरण के लिए PT100 तापमान सेंसर और डिजिटल नियंत्रक जैसी सहायक निगरानी सुविधाओं को निर्दिष्ट करें।
स्थापना और अनुपालन
यांत्रिक स्थापना के लिए सटीक स्थिति के लिए संरचनात्मक बेस चैनलों या दिशात्मक कुंडा रोलर्स का उपयोग करते हुए एक स्तर के कंक्रीट फाउंडेशन की आवश्यकता होती है। हाई-वोल्टेज कनेक्शन पारंपरिक टर्मिनल स्टड या स्क्रीन किए गए अलग करने योग्य कनेक्टर्स का उपयोग करते हैं, जबकि लो-वोल्टेज आउटपुट थर्मल विस्तार तनाव को अलग करने के लिए लचीले तांबे के बसबार के माध्यम से इंटरफेस करते हैं। सभी धातु बाड़ों, कोर फ्रेम और तटस्थ बिंदुओं को प्रासंगिकता विद्युत सुरक्षा कोड के अनुपालन में सुविधा पृथ्वी ग्रिड से सुरक्षित रूप से बंधना चाहिए।
कम-वोल्टेज绕winding के अंदर एम्बेडेड PT100 प्रतिरोध तापमान डिटेक्टर सीधे एक डिजिटल नियंत्रण इकाई से जुड़ते हैं, यदि थर्मल सीमाएं सीमा के करीब पहुंचती हैं तो अलार्म और ट्रिप अनुक्रमों को ट्रिगर करते हैं। टैप-चेंजर मोटर्स और तापमान रिले के लिए नियंत्रण तारों को उच्च-पावर सर्किट से दूर अलग धातु नाली के माध्यम से रूट किए गए परिरक्षित मुड़-जोड़े के केबल का उपयोग करना चाहिए। यह इकाई कठोर अंतरराष्ट्रीय विनिर्माण और सुरक्षा मानकों का अनुपालन करती है, आंशिक डिस्चार्ज माप, बिजली आवेग परीक्षण और थर्मल रन मूल्यांकन सहित नियमित कारखाने स्वीकृति परीक्षण से गुजरती है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त ट्रांसफार्मर संस्करण का चयन करने में मौजूदा स्विचगियर कमरों के भीतर लोड प्रोफाइल, परिवेश के तापमान मापदंडों और स्थानिक विवशताओं को संतुलित करना शामिल है। Beijing Zhongping Technology विशेषज्ञ तकनीकी मार्गदर्शन प्रदान करती है, जिससे इंजीनियरों को क्षेत्रीय परियोजनाओं के लिए विनिर्देशों को क्रॉस-रेफरेंस करने और मिलान वितरण संपत्तियों को सुरक्षित करने में मदद मिलती है। इस उत्पाद परिवार के भीतर वैकल्पिक कॉन्फ़िगरेशन में दोहरे लो-वोल्टेज आउटपुट绕winding और अपतटीय प्लेटफार्मों के लिए विशेष समुद्री-ग्रेड संक्षारण प्रतिरोधी फ्रेम शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस ट्रांसफार्मर श्रृंखला के लिए स्टॉक उपलब्धता और वितरण समयसीमा क्या हैं?
Beijing Zhongping Technology विदेशी विनिर्माण लीड समय की तुलना में परियोजना डाउनटाइम को कम करते हुए, मानक इकाइयों की कुशलता से आपूर्ति करने के लिए मजबूत क्षेत्रीय लॉजिस्टिक्स चैनलों को बनाए रखती है। विशिष्ट kVA रेटिंग पर तत्काल स्टॉक स्थिति सत्यापन के लिए हमारी इंजीनियरिंग बिक्री टीम से संपर्क करें।
2. इन इकाइयों पर कौन सी वारंटी कवरेज और RMA प्रक्रियाएं लागू होती हैं?
प्रत्येक ट्रांसफार्मर कठोर कारखाना परीक्षण प्रोटोकॉल द्वारा समर्थित एक व्यापक 12 महीने की परिचालन वारंटी द्वारा समर्थित है। तकनीकी असामान्यता की असंभावित स्थिति में, स्थानीय सहायता टीमें तेजी से नैदानिक और प्रतिस्थापन सहायता का समन्वय करती हैं।
3. तांबे और एल्यूमीनियम绕winding के बीच कार्यात्मक अंतर और चयन मानदंड क्या हैं?
तांबे के绕winding उच्च विद्युत चालकता और यांत्रिक तन्य शक्ति प्रदान करते हैं, जिसके परिणामस्वरूप अधिक कॉम्पैक्ट भौतिक पदचिह्न और थोड़ा कम लोड नुकसान होता है। एल्यूमीनियम绕winding उन प्रतिष्ठानों के लिए एक लागत प्रभावी विकल्प प्रदान करते हैं जहाँ भौतिक अंतरिक्ष की कमी लचीली होती है और वजन भत्ते बड़े कोर आयामों की अनुमति देते हैं।
4. क्या इस ड्राई-टाइप ट्रांसफार्मर को बाहर स्थापित किया जा सकता है?
बेसलाइन ट्रांसफार्मर में IP00 रेटिंग होती है जिसके लिए मौसम के तत्वों से बचाने के लिए इनडोर बाड़े या सबस्टेशन आवास की आवश्यकता होती है। जब IP23 या उससे अधिक तक रेटेड एक विशेष वेदरप्रूफ बाड़े के साथ लगाया जाता है, तो यह आश्रय वाले बाहरी तैनाती को समायोजित करता है।
5. आपातकालीन परिचालन स्थितियों के तहत अधिभार क्षमता प्रोफ़ाइल क्या है?
कास्ट-रेसिन संरचना ड्राई-टाइप ट्रांसफार्मर के लिए मानक लोडिंग गाइड के अनुसार अल्पकालिक आपातकालीन अधिभार का समर्थन करती है, बशर्ते परिवेश का तापमान स्वीकार्य डिजाइन सीमा के भीतर रहे। विस्तारित अधिभार के लिए त्वरित थर्मल इन्सुलेशन उम्र बढ़ने को रोकने के लिए सहायक पंखे पैकेज के माध्यम से सक्रिय शीतलन सक्रियण की आवश्यकता होती है।
6. इस तेल-मुक्त ट्रांसफार्मर डिजाइन के लिए किस नियमित रखरखाव की आवश्यकता है?
हर्मेटिकली सील रेसिन एनकैप्सुलेशन द्रव परीक्षण, तेल निस्पंदन और गैसकेट सील प्रतिस्थापन को समाप्त करता है जो तरल-भरे इकाइयों के विशिष्ट हैं। नियमित रखरखाव धूल संचय के आवधिक दृश्य निरीक्षण, टर्मिनल टोक़ जांच और थर्मल निगरानी सेंसर के परिचालन परीक्षण तक सीमित है।
7. ऑन-लोड टैप चेंजर कैसे संचालित होता है, और इसकी विनियमन सीमाएं क्या हैं?
एकीकृत ऑन-लोड टैप चेंजर स्थिर माध्यमिक वोल्टेज बनाए रखने के लिए लाइव लोड स्थितियों के तहत गतिशील रूप से ट्रांसफार्मर टर्न्स अनुपात को समायोजित करता है। यह वोल्टेज-संवेदन रिले से जुड़े एक स्वचालित मोटर-ड्राइव नियंत्रण कक्ष के माध्यम से निष्पादित ±4 x 2.5% की कुल विनियमन सीमा प्रदान करता है।
8. कौन से अनुपालन मानक इन इकाइयों के ध्वनिक शोर उत्सर्जन को नियंत्रित करते हैं?
ध्वनिक प्रदर्शन ड्राई-टाइप ट्रांसफार्मर के लिए अंतरराष्ट्रीय NEMA और IEC मानकों का सख्ती से अनुपालन करता है। कम शोर वाला कोर निर्माण यह सुनिश्चित करता है कि ध्वनि दबाव का स्तर शोर-संवेदनशील वाणिज्यिक और संस्थागत वातावरण के लिए उपयुक्त सीमा सीमा के भीतर अच्छी तरह से रहे।
