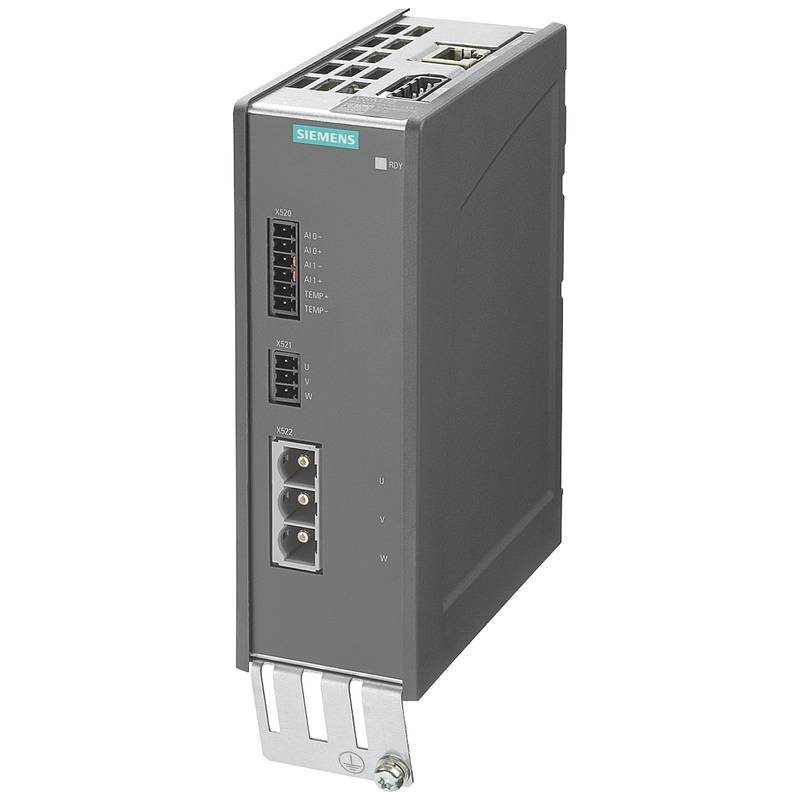

मोटर वोल्टेज सेंसिंग सिनामिक्स वोल्टेज मॉनिटर के लिए सीमेंस 6SL3053 मॉड्यूल

सीमेंस 6SL3053-0AA00-3AA1, जिसे वोल्टेज सेंसिंग मॉड्यूल VSM10 के रूप में जाना जाता है, इस महत्वपूर्ण भूमिका को पूरा करता है। यह परिष्कृत निगरानी उपकरण एक सिनामिक्स ड्राइव सिस्टम की संवेदी आंखों के रूप में कार्य करता है, जो तीन चरण मोटर वोल्टेज के सटीक पता लगान एक सरल मीटर से बहुत परे, यह मोटर वोल्टेज मॉनिटर ड्राइव के नियंत्रण प्रणाली के लिए महत्वपूर्ण, गैल्वेनिकल रूप से पृथक वो यह उन्नत कार्यों जैसे मोटर पहचान, इष्टतम क्षेत्र-उन्मुख नियंत्रण और महत्वपूर्ण रूप से, सुरक्षित ब्रेक नियंत्रण (एसबीसी) जैस इसकी उपस्थिति उच्च प्रदर्शन, सुरक्षित और बुद्धिमान ड्राइव सिस्टम का एक विशेषता है जहां परिचालन अखंडता और डेटा पारदर्शि

1. उत्पाद अवलोकन और मूल कार्यक्षमता

SINAMICS VSM10 वोल्टेज सेंसिंग मॉड्यूल व्यापक सीमेंस SINAMICS S120 ड्राइव आर्किटेक्चर के भीतर एक समर्पित माप और इंटरफ़ेस घटक है। यह विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां मोटर को भौतिक रूप से मोटर मॉड्यूल से महत्वपूर्ण दूरी द्वारा अलग किया ज इसका प्राथमिक मिशन मोटर टर्मिनलों या साइन वेव फ़िल्टर के आउटपुट पर सीधे वास्तविक तीन चरण वोल्टेज को मापना है।

पहले चर्चा की गई शक्ति-परिवर्तित घटकों के विपरीत, वीएसएम10 एक विशुद्ध रूप से विश्लेषणात्मक उपकरण है। यह बिजली की आपूर्ति नहीं करता है बल्कि इसके बजाय इसे रिपोर्ट करता है। यह मोटर पर उच्च वोल्टेज, उच्च शक्ति संकेतों का नमूना लेकर और उन्हें सटीक, कम वोल्टेज म इन संकेतों को फिर ड्राइव सिस्टम की नियंत्रण इकाई में एक शील्ड केबल के माध्यम से प्रेषित किया जाता है। वास्तविक मोटर वोल्टेज की यह वास्तविक समय प्रतिक्रिया उच्च सटीकता के साथ नियंत्रण लूप को बंद करने के लिए आवश्यक है, विशेष रूप से उच्च गतिशीलता, लंबे मोटर केबलों या आउ

2. तकनीकी विनिर्देश और डिजाइन विशेषताएं

सीमेंस 6SL3053-0AA00-3AA1 VSM10 मॉड्यूल एक औद्योगिक सेटिंग में मजबूती और सटीकता के लिए इंजीनियर किया गया है। यह एक नियंत्रण कैबिनेट के भीतर एक मानक डीआईएन रेल पर लगाने के लिए डिज़ाइन किए गए एक कॉम्पैक्ट, बुकसाइज़ धातु आवरण में स्थित मॉड्यूल को 400 वी एसी के नाममात्र वोल्टेज के साथ तीन चरण प्रणालियों से कनेक्शन के लिए डिज़ाइन किया गया है, जो औद्योगिक मोटर अनुप

एक प्रमुख डिजाइन विशेषता इसका गैल्वानिक अलगाव है। मॉड्यूल विद्युत रूप से उच्च वोल्टेज मोटर सर्किट को कम वोल्टेज नियंत्रण और माप इलेक्ट्रॉनिक्स से अलग करता ह यह अलगाव संवेदनशील नियंत्रण उपकरण को उच्च वोल्टेज क्षणिक से बचाने और परिचालन सुरक्षा सुनिश्चित करने के लिए महत्व मॉड्यूल ड्राइव सिस्टम से अपनी परिचालन शक्ति (24 वी डीसी) प्राप्त करता है और अपने मापे गए मानों को DRIVE-CLiQ के माध्यम से नहीं, बल्कि समर्पित एनालॉग माप केबलों के माध्यम

कनेक्शन टर्मिनल सुरक्षित और विश्वसनीय तारों के लिए डिज़ाइन किए गए हैं, तीन मोटर चरणों (यू 2, वी 2, डब्ल्यू 2), ग्राउंडिंग कनेक्शन और नियंत्रण इकाई के लिए यह डिजाइन स्पष्ट और विफल-सुरक्षित स्थापना को प्राथमिकता देता है।

3. विस्तृत कार्यात्मक लाभ और प्रणाली लाभ

वीएसएम10 जैसे समर्पित वोल्टेज सेंसिंग मॉड्यूल का एकीकरण एक बहु-परतीय लाभ प्रदान करता है जो पूरे ड्राइव सिस्टम के प्रदर्शन, सुरक्ष

उन्नत नियंत्रण सटीकता और मोटर प्रदर्शन: वेक्टर-नियंत्रित ड्राइव के लिए, वास्तव में मोटर पर लागू वोल्टेज का सटीक ज्ञान आवश वीएसएम10 इस प्रतिक्रिया को प्रदान करता है, जिससे नियंत्रण इकाई लंबे केबलों या आउटपुट फ़िल्टर के माध्यम से वोल्टेज इसके परिणामस्वरूप अधिक सटीक टोक़ नियंत्रण, बेहतर गति विनियमन और समग्र मोटर प्रदर्शन में सुधार होता है, विशेष रूप से कम गति पर जहां न

सुरक्षित ब्रेक नियंत्रण के लिए अनिवार्य सक्षमकर्ता (एसबीसी): यह इसकी सबसे महत्वपूर्ण भूमिकाओं में से एक है। सुरक्षित ब्रेक नियंत्रण एक सुरक्षा कार्य है जो विश्वसनीय रूप से मोटर होल्डिंग ब्रेक की निगरानी और निय इलेक्ट्रोमैकेनिकल ब्रेक को सुरक्षित रूप से जारी करने के लिए, प्रणाली को पहले सत्यापित करना चाहिए कि मोटर पर पर्याप्त ट वीएसएम10 वह घटक है जो इस सत्यापित, सुरक्षा-प्रमाणित वोल्टेज माप प्रदान करता है। मोटर पर इस प्रत्यक्ष माप के बिना, एसबीसी फ़ंक्शन को लागू नहीं किया जा सकता है, जिससे सुरक्षित उठाने, ऊर्ध्वाधर अक्ष और रोबोट अनुप्रयोग

बेहतर निदान और भविष्यवाणी रखरखाव: मोटर वोल्टेज की लगातार निगरानी करके, वीएसएम10 उन्नत प्रणाली निदान में योगदान देता है। मोटर मॉड्यूल द्वारा आदेशित वोल्टेज और मोटर पर मापे गए वोल्टेज के बीच अससंगतियां केबल इन्सुलेशन, ढीले कनेक्शन या फ़िल्टर मुद्दों जैसी यह प्रारंभिक चेतावनी क्षमता भविष्यवाणी रखरखाव की अनुमति देती है, जो अनियोजित डाउनटाइम और महंगी मोटर विफलताओं क

उन्नत मोटर पहचान के लिए समर्थन: कमीशनिंग चरण के दौरान, आधुनिक ड्राइव नियंत्रण मापदंडों को अनुकूलित करने के लिए स्वच इन परीक्षणों के दौरान वीएसएम10 के सटीक वोल्टेज माप से मोटर विद्युत विशेषताओं की अधिक सटीक गणना होती है, जिसके परिणामस्वरूप ड्राइव का

4. आवेदन परिदृश्य और उद्योग प्रासंगिकता

सीमेंस वीएसएम10 मोटर वोल्टेज मॉनिटर कई विशिष्ट और मांग वाले औद्योगिक अनुप्रयोगों में अपनी आवश्यक जगह पाता है जहां इन्वर्टर आउटपुट पर मानक वोल्

लंबी मोटर केबल अनुप्रयोग: स्थापनाओं में जहां मोटर ड्राइव कैबिनेट से सैकड़ों मीटर दूर स्थित है (खनन, बड़े कन्वेयर सिस्टम या जल उपचार संयंत्रों में मोटर के अंत में स्थापित VSM10, सच्चे वोल्टेज मूल्य प्रदान करता है, ड्राइव को मुआवजा देने और यह सुनिश्चित करने के लिए सक्षम करता ह

साइन वेव फ़िल्टर या डीयू / डीटी फ़िल्टर के साथ सिस्टम: आउटपुट फ़िल्टर का उपयोग मोटर इन्सुलेशन की रक्षा और असर धाराओं को कम हालांकि, वे मोटर द्वारा देखे गए वोल्टेज तरंग रूप को बदलते हैं। फ़िल्टर के बाद वोल्टेज को मापने से, वीएसएम10 नियंत्रण प्रणाली को मोटर की वास्तविक संचालन स्थितियों की सटीक तस्वीर देता ह

सुरक्षा-महत्वपूर्ण ऊर्ध्वाधर अक्ष और लिफ्टिंग अनुप्रयोग: किसी भी अनुप्रयोग में एक ब्रेक शामिल है जो ऊर्ध्वाधर भार रखता है - जैसे कि क्रेन, लिफ्ट, र वीएसएम10 इन सुरक्षा श्रृंखलाओं में एक अनिवार्य घटक है, जो महत्वपूर्ण प्रतिक्रिया प्रदान करता है जो केवल तभी ब्रेक जारी करने की

उच्च प्रदर्शन और उच्च उपलब्धता मशीनरी: सटीक मशीन टूल्स, कपड़ा मशीनरी या प्रिंटिंग प्रेस में जहां सुसंगत प्रदर्शन महत्वपूर्ण है, वीएसएम10 द्वारा प्रदान की गई निगरानी की अतिरिक्त परत यह सु

5. सिस्टम एकीकरण और कॉन्फ़िगरेशन नोट्स

VSM10 को एक SINAMICS S120 प्रणाली में एकीकृत करने के लिए विशिष्ट योजना की आवश्यकता होती है। यह हमेशा एक विशेष मोटर मॉड्यूल और इसके संबंधित मोटर से जुड़ा हुआ है। मॉड्यूल पूरी तरह से सीमेंस के इंजीनियरिंग ढांचे, टीआईए पोर्टल में सिनामिक्स स्टार्टड्राइव के भीतर कॉन्फ़ि

विन्यास के दौरान, इंजीनियर निर्दिष्ट करता है कि मोटर के लिए एक VSM10 मौजूद है। तब प्रणाली मॉड्यूल से प्रतिक्रिया संकेतों की उम्मीद करती है और उन्हें नियंत्रण और सुरक्षा गणना के लिए उपय वायरिंग महत्वपूर्ण हैः मोटर मॉड्यूल आउटपुट (या फ़िल्टर के बाद) से बिजली कनेक्शन को वीएसएम10 के इनपुट तक चलाना चाहिए, और वीएसएम10 के माप आउटपुट को नियंत्रण इकाई पर निर्दिष् विद्युत शोर को संवेदनशील माप संकेतों को भ्रष्ट करने से रोकने के लिए सभी केबलों का उचित ढालना और ग्राउंडिंग आवश्यक है।

अक्सर पूछे जाने वाले प्रश्न (FAQs)

मोटर मॉड्यूल के अंदर पहले से ही किए गए वीएसएम10 और वोल्टेज माप के बीच मुख्य अंतर क्या है?

मोटर मॉड्यूल अपने स्वयं के आउटपुट टर्मिनल पर वोल्टेज को मापता है। वीएसएम10 मोटर टर्मिनल पर सीधे वोल्टेज को मापता है। मोटर केबलों के साथ या फ़िल्टर जैसे बाहरी घटकों के माध्यम से होने वाला कोई भी वोल्टेज हानि, विकृति या परिवर्तन मोटर मॉड्यूल के लिए अदृश्य होता है लेकिन वीएसएम10 द्वार

　　Is the VSM10 required for every SINAMICS S120 drive system?

　　No,it is not a universal requirement.It is specifically deployed in applications with long motor cables,output filters,or where the Safe Brake Control(SBC)safety function is needed.For standard applications with short cable runs and no safety brake,the internal measurement of the Motor Module is typically sufficient.

क्या एक VSM10 मॉड्यूल कई मोटर्स की निगरानी कर सकता है?

नहीं, प्रत्येक वीएसएम10 मॉड्यूल एक एकल, विशिष्ट तीन चरण मोटर के वोल्टेज की निगरानी के लिए समर्पित है। इसकी तारों और विन्यास सिस्टम टोपोलॉजी के भीतर एक मोटर मॉड्यूल और मोटर जोड़ी से बंधे हुए हैं।

VSM10 कार्यात्मक सुरक्षा में कैसे योगदान देता है?

इसकी प्राथमिक सुरक्षा भूमिका सुरक्षित ब्रेक नियंत्रण (एसबीसी) फ़ंक्शन के लिए प्रमुख सेंसर के रूप में एसबीसी को सुरक्षा-प्रमाणित पुष्टि की आवश्यकता होती है कि होल्डिंग ब्रेक जारी करने से पहले मोटर पर वोल्टेज मौजू वीएसएम10 इस सुरक्षा-रेटेड माप प्रदान करता है, जो सुरक्षा श्रृंखला का एक महत्वपूर्ण हिस्सा बनाता है जो ऊर्ध्वाधर अक्षों

क्या VSM10 को आवधिक कैलिब्रेशन या रखरखाव की आवश्यकता होती है?

मॉड्यूल को सामान्य परिचालन परिस्थितियों में रखरखाव-मुक्त घटक के रूप में डिज़ाइन किया गया है। इसके लिए नियमित कैलिब्रेशन की आवश्यकता नहीं है। हालांकि, समग्र प्रणाली जांच के हिस्से के रूप में, निर्धारित रखरखाव अवधि के दौरान इसके कनेक्शनों की अखंडता और इसके केबलों को क्षति ह
