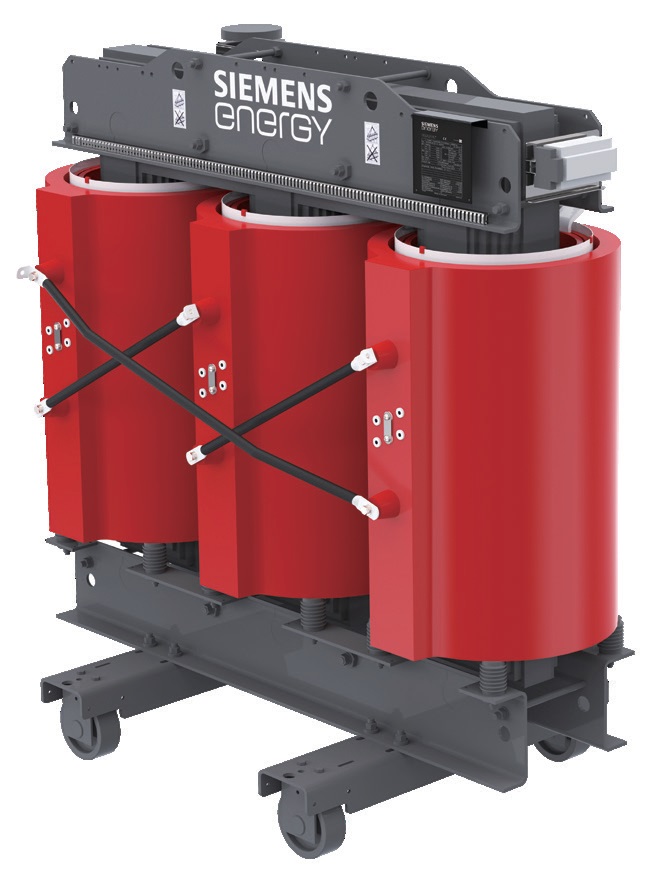

सीमेंस (Siemens) 10kV NX3 100-2500kVA ड्राई टाइप एनर्जी एफिशिएंट ट्रांसफॉर्मर कास्ट रेज़िन डिस्ट्रीब्यूशन

10kV NX3 कास्ट-रेसिन डिस्ट्रीब्यूशन ट्रांसफार्मर वैक्यूम-कास्ट फ़ॉइल विंडिंग्स के साथ सत्यापित कम नो-लोड और लोड लॉस प्रदान करता है, जो इनडोर पावर डिस्ट्रीब्यूशन के लिए कठोर दक्षता आवश्यकताओं को पूरा करता है। एक तेल-मुक्त और अग्नि-सुरक्षित इकाई के रूप में काम करते हुए, यह मांगलिक औद्योगिक और वाणिज्यिक सुविधाओं में विश्वसनीय विद्युत प्रदर्शन सुनिश्चित करता है।

आधुनिक विद्युत वितरण प्रतिष्ठानों में उच्च दक्षता, थर्मल स्थिरता और कम रखरखाव ओवरहेड्स की मांग होती है, विशेष रूप से संलग्न शहरी बुनियादी ढांचे के भीतर जहां स्थान और अग्नि सुरक्षा महत्वपूर्ण बाधाएं हैं। यह ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर दहनशील इंसुलेटिंग तेलों को समाप्त करके और उन्नत एपॉक्सी-रेसिन वैक्यूम कास्टिंग को लागू करके मुख्य साइट की चुनौतियों का समाधान करता है। 100 kVA से 2500 kVA तक रेटेड, यह इकाई मध्यम वोल्टेज को मानक निम्न-वोल्टेज 0.4 kV वितरण स्तरों पर स्टेप डाउन करने के लिए Dyn11 या Yyn0 वेक्टर समूहों के साथ तांबे या एल्यूमीनियम कंडक्टर कॉन्फ़िगरेशन का उपयोग करती है। उच्च-ग्रेड ग्रेन-ओरिएंटेड सिलिकॉन स्टील कोर का एकीकरण कोर लॉस और ध्वनी शोर को काफी हद तक दबा देता है। इसके अलावा, GB20052-2024 एनर्जी एफिशिएंट ग्रेड 3 का अनुपालन सुविधा प्रबंधकों के लिए अनुकूलित दीर्घकालिक परिचालन व्यय और कम कार्बन पदचिह्न की गारंटी देता है।

तकनीकी विनिर्देश

रेटेड क्षमता: 100 kVA - 2500 kVA @ 50 Hz / 60 Hz

प्राथमिक वोल्टेज: 10 kV @ रेटेड टैप

द्वितीयक वोल्टेज: 0.4 kV @ नो-लोड

वेक्टर समूह: Dyn11 / Yyn0 @ मानक कॉन्फ़िगरेशन

दक्षता ग्रेड: GB20052-2024 ग्रेड 3 @ संदर्भ तापमान 75°C

कूलिंग विधि: AN / AF (एयर नेचुरल / एयर फोर्स्ड) @ संलग्न संचालन

वाइंडिंग सामग्री: कॉपर या एल्यूमीनियम @ फ़ॉइल वाइंडिंग डिज़ाइन

इन्सुलेशन सिस्टम: क्लास F / H @ थर्मल एंड्योरेंस

आंशिक डिस्चार्ज स्तर: <= 10="" pc="">

संलग्नक सुरक्षा वर्ग: IP20 / IP21 / IP23 @ इनडोर/आउटडोर चयन

सिस्टम एकीकरण और हार्डवेयर सेटअप

इस ड्राई-टाइप ट्रांसफार्मर की यांत्रिक स्थापना क्षैतिज और ऊर्ध्वाधर संरेखण के लिए द्विदिश फ्लैट पहियों से लैस एक मजबूत संरचनात्मक आधार का उपयोग करती है, साथ ही स्थायी भूकंपीय एंकरिंग के लिए फाउंडेशन फिक्सिंग बोल्ट होल भी हैं। संलग्नक सुरक्षा वर्ग इनडोर IP20 या IP21 से लेकर मौसम प्रतिरोधी IP23 वेरिएंट तक हैं, जो विदेशी वस्तुओं और टपकते पानी के प्रवेश को रोकते हैं। हाई-वोल्टेज टर्मिनलों में ओपन-टाइप पोर्सिलेन बुशिंग या वियोज्य एल्बो केबल कनेक्टर होते हैं, जबकि लो-वोल्टेज टर्मिनल कई समानांतर केबल या कठोर बसबार कनेक्शन को समायोजित करते हैं। प्लस/माइनस 5% या प्लस/माइनस 2 गुना 2.5% पर समायोज्य एक ऑफ-सर्किट टैप-लिंक तंत्र, केवल तभी वोल्टेज अनुपात अनुकूलन की अनुमति देता है जब उपकरण पूरी तरह से डी-एनर्जेटिक हो। तापमान नियंत्रण और निगरानी इंटरफेस में सीधे लो-वाइंडिंग्स के भीतर एम्बेडेड PT100 प्लैटिनम सेंसर शामिल होते हैं, जो एक बुद्धिमान नियंत्रक से जुड़े होते हैं जो अलार्म और ट्रिप रिले आउटपुट, वैकल्पिक RS485 संचार पोर्ट, 4-20 mA एनालॉग ट्रांसमिशन और स्वचालित कूलिंग-फैन बिजली आपूर्ति नियंत्रण प्रदान करते हैं।

सबस्टेशन रूम लेआउट प्रथाओं के अनुसार हाई-वोल्टेज केबल नीचे केबल ट्रेंच या शीर्ष छत के कंडेनट के माध्यम से प्रवेश करते हैं, जो लो-वोल्टेज सर्किट से सख्त भौतिक अलगाव बनाए रखते हैं। विद्युत हस्तक्षेप को कम करने के लिए पावर केबल और तापमान सिग्नल नियंत्रण वायरिंग को परिरक्षित मुड़े हुए जोड़े केबल (शील्डेड ट्विस्टेड-पैर केबल) का उपयोग करके स्वतंत्र धातु के कंडेनट में रूट किया जाना चाहिए। लो-वोल्टेज बसबारों को लोड उतार-चढ़ाव के दौरान थर्मल विस्तार और कंपन तनाव को अवशोषित करने के लिए लचीले विस्तार लिंक की आवश्यकता होती है, जिसमें सभी टर्मिनल कनेक्शन बिंदुओं पर यांत्रिक तनाव-राहत फिटिंग स्थापित होती है। अंतर्राष्ट्रीय IEC और राष्ट्रीय विद्युत स्थापना मानकों के अनुपालन में धातु के बाड़े, चुंबकीय कोर और संरचनात्मक क्लैंपिंग फ्रेम को सुविधा ग्राउंडिंग ग्रिड से मज़बूती से जोड़ा जाना चाहिए।

कार्य सिद्धांत और प्रदर्शन डिज़ाइन

हाई-वोल्टेज वाइंडिंग उन्नत फ़ॉइल कंडक्टर और उच्च-ग्रेड इंसुलेटिंग फिल्म लेयर-वाउंड कॉन्फ़िगरेशन का उपयोग करती है, जिसे गर्म मोल्ड के अंदर एपॉक्सी रेसिन के साथ वैक्यूम-कास्टिंग के माध्यम से संसाधित किया जाता है। वैक्यूम डिगैसिंग असाधारण रूप से कम आंशिक डिस्चार्ज स्तर प्राप्त करने के लिए सूक्ष्म वायु पॉकेट को समाप्त करती है, जबकि कंडक्टर और ठीक किए गए रेसिन के मिलान वाले थर्मल विस्तार गुणांक थर्मल साइकलिंग के तहत दरार प्रतिरोध को बढ़ाते हैं। लो-वोल्टेज वाइंडिंग इंटर-लेयर इन्सुलेशन के साथ निरंतर कॉपर या एल्यूमीनियम फ़ॉइल स्ट्रिप्स का उपयोग करती है, जिसे एक कठोर अखंड सिलेंडर में ओवन-क्योर किया जाता है जो शॉर्ट-सर्किट घटनाओं के दौरान नमी और उच्च यांत्रिक गतिशील बलों के लिए बेहतर प्रतिरोध प्रदान करता है। चूँकि फ़ॉइल-वाइंडिंग संरचना के परिणामस्वरूप प्रति परत एक ही मोड़ होता है, आसन्न मोड़ों के बीच वोल्टेज ढाल असाधारण रूप से कम रहता है, जो पारंपरिक गोल-तार से घिरे विकल्पों की तुलना में बेहतर पल्स और पावर-फ़्रीक्वेंसी वोल्टेज विदस्टैंड क्षमता प्रदान करता है।

प्रदर्शन डिज़ाइन ओरिएंटेशन काफी हद तक तेल-मुक्त एपॉक्सी-कास्ट संरचना पर निर्भर करता है, जो स्वाभाविक रूप से आग के खतरों, जहरीली गैस के उत्सर्जन और नियमित तरल नमूना आवश्यकताओं को समाप्त करता है। ग्रेन-ओरिएंटेड सिलिकॉन-स्टील लैमिनेशन और सटीक फ़ॉइल विंडिंग्स से बने मल्टी-स्टेप माइटेड कोर का संयोजन हार्मोनिक लॉस और श्रव्य हमिंग शोर को कम करता है। कूलिंग कॉन्फ़िगरेशन स्व-ठंडा हवा प्राकृतिक संचालन का समर्थन करता है, जिसमें वैकल्पिक थर्मल-सक्रिय प्रशंसक पीक डिमांड चक्रों के दौरान अधिभार क्षमता का विस्तार करते हैं। शॉर्ट-सर्किट प्रतिबाधा मान और Dyn11 जैसे कनेक्शन वेक्टर समूह स्थिर समानांतर संचालन और हार्मोनिक वर्तमान दमन की सुविधा प्रदान करते हैं। ऊर्जा दक्षता प्रगति नुकसान के स्तर को क्रमिक रूप से वर्गीकृत करती है, जहां ग्रेड 3, ग्रेड 2 और ग्रेड 1 टियर विविध परिचालन आदेशों के लिए कुल विद्युत नुकसान में संरचित कमी प्रदान करते हैं.

अनुप्रयोग परिदृश्य और चयन मार्गदर्शिका

उपयुक्त तैनाती वातावरण में डेटा सेंटर, अस्पताल, वाणिज्यिक परिसर और आधुनिक कार्यालय टावर शामिल हैं, जहां ध्वनी शोर, अग्नि नियंत्रण और कब्जे वाले स्थानों के निकटता पर सख्त सीमाएं उपकरण चयन तय करती हैं। औद्योगिक विनिर्माण संयंत्र, रेल पारगमन नेटवर्क और बंदरगाह सुविधाएं शारीरिक पदचिह्न आवश्यकताओं को कम करने के लिए मध्यम-वोल्टेज स्विचगियर के साथ इस ट्रांसफार्मर को रखने वाले कॉम्पैक्ट प्रीफैब्रिकेटेड सबस्टेशनों का उपयोग करती हैं। पवन टर्बाइन टावर, समुद्री जहाजों और अपतटीय प्लेटफार्मों जैसे विशेष अनुप्रयोगों के लिए अनुकूलित संक्षारण प्रतिरोधी कोटिंग्स और कंपन- damped माउंटिंग की आवश्यकता होती है। चयन मापदंडों को स्थानीय शोर उत्सर्जन सीमा, आवश्यक प्रवेश सुरक्षा रेटिंग, भवन आयामी बाधाओं और क्षेत्रीय ऊर्जा दक्षता जनादेश का सावधानीपूर्वक मूल्यांकन करना चाहिए।

व्यवस्थित चयन प्रक्रिया पहले प्राथमिक प्रणाली वोल्टेज टियर का मिलान करके, सटीक kVA क्षमता रेटिंग निर्धारित करके और जीवनचक्र आर्थिक मूल्यांकन के आधार पर अनिवार्य ऊर्जा दक्षता ग्रेड का चयन करके आगे बढ़ती है। इंजीनियरों को तकनीकी आवश्यकताओं को अंतिम रूप देने से पहले बाड़े के सुरक्षा प्रकार, इनडोर या आउटडोर स्थापना लेआउट, परिवेश के तापमान के प्रोफ़ाइल और ऊंचाई डीरेटिंग कारकों को निर्दिष्ट करना चाहिए। लागू अनुपालन मानकों में अंतर्राष्ट्रीय IEC विनिर्देश, राष्ट्रीय विद्युत कोड, और GB20052-2024 ऊर्जा दक्षता प्रमाणन शामिल हैं, जो बिजली के आवेग, तापमान में वृद्धि और शॉर्ट-सर्किट यांत्रिक शक्ति को कवर करने वाले नियमित कारखाने के प्रकार के परीक्षणों द्वारा समर्थित हैं। विशेष परियोजना विनिर्देशों के लिए विशेष टैप परिवर्तक, एकीकृत इलेक्ट्रोस्टैटिक शील्ड, या दोहरे लो-वोल्टेज आउटपुट जैसी वैकल्पिक अनुकूलन वस्तुएं उपलब्ध रहती हैं। जटिल वितरण उन्नयन की योजना बनाते समय, तकनीकी टीम विस्तृत क्रॉस-रेफरेंस चयन और सत्यापित स्टॉक उपलब्धता प्राप्त करने के लिए बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) के साथ सहयोग कर सकती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. मानक रेटिंग के लिए वर्तमान स्टॉक उपलब्धता और डिलीवरी लीड समय क्या है?

तत्काल प्रेषण का समर्थन करने के लिए क्षेत्रीय गोदाम इन्वेंट्री के भीतर मानक क्षमताएं बनाए रखी जाती हैं, जबकि अनुकूलित कॉन्फ़िगरेशन के लिए बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) द्वारा प्रदान किए गए अनुसूचित विनिर्माण समय सीमा की आवश्यकता होती है।

2. इस वितरण ट्रांसफार्मर पर कौन सी वारंटी कवरेज और RMA प्रक्रियाएं लागू होती हैं?

यह इकाई बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) के माध्यम से कारखाने के परीक्षण प्रलेखन और तकनीकी सेवा समन्वय द्वारा समर्थित, विनिर्माण दोषों को कवर करने वाली एक व्यापक 12-महीने की परिचालन वारंटी द्वारा समर्थित है।

3. इस मॉडल के लिए नाममात्र प्राथमिक और द्वितीयक वोल्टेज रेटिंग क्या हैं?

ट्रांसफार्मर 10 kV के रेटेड प्राथमिक वोल्टेज पर संचालित होता है और नो-लोड स्थितियों के तहत मानक द्वितीयक वोल्टेज 0.4 kV तक नीचे जाता है।

4. कौन से वेक्टर समूह कॉन्फ़िगरेशन और शॉर्ट-सर्किट प्रतिबाधा मान समर्थित हैं?

मानक कॉन्फ़िगरेशन स्थिर समानांतर संचालन और फॉल्ट-करंट सीमाओं का समर्थन करने के लिए डिज़ाइन किए गए अनुकूलित प्रतिबाधा प्रतिशत के साथ Dyn11 या Yyn0 वेक्टर समूहों का उपयोग करते हैं।

5. संचालन के दौरान कौन सी पर्यावरण संरक्षण रेटिंग और तापमान सीमा लागू होती है?

संलग्नक IP20, IP21 और IP23 रेटिंग में उपलब्ध हैं, जिन्हें -25°C से 40°C तक की मानक परिवेश तापमान सीमा के भीतर लगातार संचालित करने के लिए डिज़ाइन किया गया है।

6. कौन से यांत्रिक स्थापना दिशानिर्देश नींव तय करने और बसबार कनेक्शन को नियंत्रित करते हैं?

आधार फ्रेम में सटीक संरेखण के लिए फिक्सिंग बोल्ट स्लॉट और कुंडा पहिए शामिल हैं, जबकि लो-वोल्टेज टर्मिनलों को थर्मल विस्तार से यांत्रिक तनाव को रोकने के लिए लचीले तांबे के लिंक की आवश्यकता होती है।

7. दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए कौन सी नियमित रखरखाव प्रक्रियाएं अनुशंसित हैं?

नियमित रखरखाव में सूखी संपीड़ित हवा का उपयोग करके वाइंडिंग सतहों से समय-समय पर धूल हटाना, तापमान नियंत्रक कनेक्शन का निरीक्षण करना और बाड़े की ग्राउंडिंग अखंडता का सत्यापन करना शामिल है।

8. एपॉक्सी वैक्यूम-कास्टिंग तकनीक आंशिक डिस्चार्ज दमन में कैसे सुधार करती है?

रेसिन-कास्टिंग प्रक्रिया के दौरान वैक्यूम डिगैसिंग इंसुलेशन मैट्रिक्स के भीतर फंसे वायु voids को समाप्त करती है, जिसके परिणामस्वरूप रेटेड ऑपरेटिंग वोल्टेज के तहत 10 pC से कम आंशिक डिस्चार्ज स्तर होता है।
