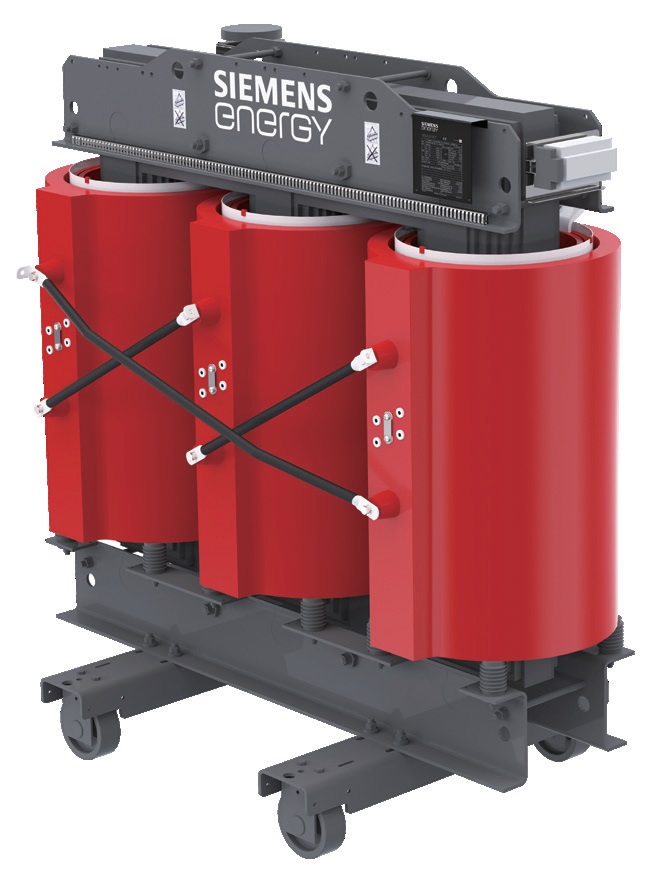

सीमेंस (Siemens) SCB NX2 10kV 100-2500kVA Resin Cast Low Loss Transformer Dry Type

SCB NX2 10kV रेसिन कास्ट ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर, जो 100 kVA से 2,500 kVA की क्षमता सीमा के साथ इंजीनियर किया गया है, वाणिज्यिक और औद्योगिक वितरण परियोजनाओं के लिए विश्वसनीय विद्युत ऊर्जा रूपांतरण प्रदान करता है। GB20052-2024 एनर्जी एफिशिएंसी ग्रेड 2 मानक का सख्ती से पालन करने के लिए डिज़ाइन किया गया, यह ट्रांसफार्मर पुराने डिज़ाइनों की तुलना में काफी कम सक्रिय और प्रतिक्रियाशील नुकसान के साथ संचालित होता है। ऊर्जा के प्रति जागरूक सुविधाओं के लिए उपकरणों को निर्दिष्ट करने वाले औद्योगिक इंजीनियर दीर्घकालिक परिचालन स्थिरता और कम जीवनचक्र लागत सुनिश्चित करने के लिए इसके उन्नत वैक्यूम-कास्ट निर्माण पर भरोसा कर सकते हैं।

आधुनिक सुविधा प्रबंधकों को इनडोर सबस्टेशनों में ऊर्जा खपत में वृद्धि, थर्मल प्रबंधन सीमाओं और सुरक्षा अनुपालन के संबंध में लगातार चुनौतियों का सामना करना पड़ता है। पारंपरिक तेल-मज्जित (oil-immersed) ट्रांसफार्मर आग के खतरे पेश करते हैं और महंगी समावेशन बुनियादी ढांचे की आवश्यकता रखते हैं, जबकि पुरानी ड्राई-टाइप इकाइयां अक्सर समय के साथ उच्च विद्युत नुकसान और कोर क्षरण से पीड़ित होती हैं। 10kV NX2 रेसिन कास्ट डिस्ट्रीब्यूशन ट्रांसफार्मर उन्नत फॉयल वाइंडिंग और एक उच्च-ग्रेड अनाज-उन्मुख सिलिकॉन स्टील कोर को लागू करके इन इंजीनियरिंग बाधाओं को हल करता है। सिस्टम हाई-वोल्टेज वाइंडिंग को पूरी तरह से घेरने के लिए एपॉक्सी रेसिन के साथ वैक्यूम प्रेशर कास्टing प्रक्रिया का उपयोग करता है, तांबे या एल्यूमीनियम कंडक्टरों को पर्यावरणीय नमी, रासायनिक वाष्प और यांत्रिक तनाव से बचाता है। Dyn11 और Yyn0 जैसे मानक वेक्टर समूहों के साथ 0.4 kV का कम-वोल्टेज आउटपुट प्रदान करते हुए, यह इकाई प्रभावी रूप से हार्मोनिक विरूपण को कम करती है और जटिल औद्योगिक नेटवर्क में संतुलित तीन-चरण वितरण बनाए रखती है।

तकनीकी विनिर्देश (Technical Specifications)

रेटेड प्राइमरी वोल्टेज: 10 kV @ 50 Hz

रेटेड सेकेंडरी वोल्टेज: 0.4 kV @ नो-लोड

क्षमता सीमा: 100 kVA - 2,500 kVA @ निरंतर ड्यूटी

ऊर्जा दक्षता मानक: GB20052-2024 ग्रेड 2 @ संदर्भ तापमान 75°C

वाइंडिंग सामग्री: कॉपर या एल्यूमीनियम फॉयल @ ग्राहक विनिर्देश

कोर सामग्री: कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट @ उच्च पारगम्यता

कूलिंग विधि: AN (एयर नेचुरल) या AF (एयर फोर्स्ड) @ परिवेश का तापमान 40°C अधिकतम

वेक्टर ग्रुप: Dyn11 या Yyn0 @ मानक कॉन्फ़िगरेशन

इंसुलेशन सिस्टम तापमान वर्ग: क्लास F (155°C) या क्लास H (180°C) @ हॉट स्पॉट लिमिट

संलग्नक सुरक्षा स्तर: IP00 (मानक) या IP20/IP23 (संलग्नक के साथ) @ इनडोर स्थापना

आंशिक डिस्चार्ज स्तर: < 10 pC @ रेटेड वोल्टेज

उत्पाद का अवलोकन और मुख्य विशेषताएं (Product Overview and Key Features)

SCB NX2 10kV रेसिन कास्ट डिस्ट्रीब्यूशन ट्रांसफार्मर इनडोर इलेक्ट्रिकल डिस्ट्रीब्यूशन के लिए एक अत्याधुनिक समाधान का प्रतिनिधित्व करता है, जो 10 kV के सिस्टम वोल्टेज के भीतर संचालित होता है और 100 kVA से 2,500 kVA तक की क्षमताओं को कवर करता है। यह GB20052-2024 ग्रेड 2 मानक के तहत बेहतर ऊर्जा दक्षता प्राप्त करके पारंपरिक NX3 मॉडलों से आगे निकलने वाले एक उन्नत पुनरावृत्ति के रूप में कार्य करता है। यह वर्गीकरण सुनिश्चित करता है कि सक्रिय लोड और नो-लोड बिजली के नुकसान को काफी हद तक नीचे लाया जाता है, जिससे उपकरण के परिचालन जीवनकाल में निरंतर बिजली की बचत होती है।

वैक्यूम-कास्ट एपॉक्सी रेसिन वाइंडिंग तकनीक असाधारण नमी प्रतिरोध, शॉर्ट-सर्किट इलेक्ट्रोडायनामिक बलों के खिलाफ यांत्रिक शक्ति और कम आंशिक डिस्चार्ज मूल्य प्रदान करती है। फॉयल-वाउंड कॉन्फ़िगरेशन टर्न्स में वर्तमान वितरण में सुधार करता है, स्थानीयकृत हॉट स्पॉट को रोकता है और थर्मल अपव्यय को बढ़ाता है। इसकी पूरी तरह से तेल-मुक्त संरचना आग के जोखिमों को दूर करती है और द्रव रिसाव की चिंताओं को खत्म करती है, जिससे यह संलग्न शहरी बुनियादी ढांचे और उच्च घनत्व वाले वाणिज्यिक रियल एस्टेट के लिए एक आदर्श विकल्प बन जाता है।

ज्वलनशील कूलिंग तेलों के बिना संचालन का मतलब यह भी है कि नियमित द्रव नमूनाकरण और आग दमन प्रणाली का रखरखाव पूरी तरह से अनावश्यक है। कम शोर वाला ध्वनी प्रोफाइल इंजीनियरों को यूनिट को वास्तविक लोड केंद्रों के करीब रखने की अनुमति देता है, जिससे माध्यमिक केबल रन की लंबाई और संबंधित तांबे के नुकसान को कम किया जा सके। इसके अलावा, PT100 सेंसर और RS485 संचार पोर्ट को शामिल करने वाले वैकल्पिक थर्मल मॉनिटरिंग सूट रिमोट सुपरवाइजरी कंट्रोल सिस्टम के माध्यम से वास्तविक समय के तापमान की ट्रैकिंग को सक्षम करते हैं।

कोर असेंबली उच्च-पारगम्यता ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट से बने मिटर्ड-स्टेप जोड़ों पर निर्भर करती है, जो चुंबकीय फ्लक्स रिसाव और उत्तेजना वर्तमान को काफी कम करती है। निरंतर अधिभार स्थितियों के तहत काम करते समय परिवेशी वायु परिसंचरण (AN) के माध्यम से प्राकृतिक रूप से कूलिंग का प्रबंधन किया जाता है या सहायक प्रशंसकों (AF) के माध्यम से संवर्धित किया जाता है। यह डिज़ाइन दर्शन मांग वाले परिचालन चक्रों के तहत संरचनात्मक अखंडता, उच्च थर्मल जड़ता और भरोसेमंद विद्युत अलगाव की गारंटी देता है।

तकनीकी विनिर्देश, अनुप्रयोग और चयन मार्गदर्शिका (Technical Specifications, Applications and Selection Guide)

इस ट्रांसफार्मर की तैनाती डेटा सेंटर, अस्पतालों, वाणिज्यिक परिसरों और औद्योगिक विनिर्माण संयंत्रों सहित कई भारी-शुल्क और संवेदनशील अनुप्रयोग परिदृश्यों तक फैली हुई है। इन क्षेत्रों के सुविधा योजनाकारों को ध्वनिक उत्सर्जन सीमा, कड़े अग्नि सुरक्षा कोड, कॉम्पैक्ट स्थानिक पदचिह्न और उच्च ऊर्जा दक्षता रेटिंग को प्राथमिकता देनी चाहिए। डेटा सेंटर और स्वास्थ्य सेवा सुविधाएं, विशेष रूप से, निरंतर अपटाइम और कम परिचालन शोर की मांग करती हैं, जो इनडोर-रेटेड ड्राई-टाइप डिज़ाइन को असाधारण रूप से उपयुक्त बनाती है।

चयन वर्कफ़्लो प्राथमिक प्रणाली वोल्टेज को सत्यापित करने और पीक लोड गणना के आधार पर 100 kVA और 2,500 kVA के बीच आवश्यक स्पष्ट शक्ति क्षमता निर्धारित करने से शुरू होता है। इसके बाद, इंजीनियरों को GB20052-2024 ग्रेड 2 जैसे स्थानीय विनियामक आदेशों के साथ संरेखण सुनिश्चित करते हुए लक्ष्य ऊर्जा दक्षता स्तर को निर्दिष्ट करना होगा। समर्पित विद्युत कमरों के लिए खुले चेसिस IP00 या IP23 तक सुरक्षात्मक संलग्नकों के बीच चुनकर, स्थापना वातावरण से संलग्नक आवश्यकताओं का मिलान किया जाना चाहिए। अंत में, विशेष पर्यावरणीय मापदंडों और सहायक निगरानी सुविधाओं को विनिर्देश शीट में एकीकृत किया जाना चाहिए।

अमानक वेक्टर समूहों, दोहरे कम-वोल्टेज आउटपुट, उच्च परिवेश के तापमान सहिष्णुता, या विशिष्ट समुद्री-ग्रेड एंटी-कॉरोशन उपचार की आवश्यकता वाली अनूठी परियोजनाओं के लिए अनुकूलन मार्ग उपलब्ध रहते हैं। कड़े हार्मोनिक अनुपालन या प्रतिबंधित वॉल्ट आयामों से जुड़ी जटिल आवश्यकताओं के लिए, तकनीकी परामर्श उचित मिलान सुनिश्चित करता है। Beijing Zhongping Technology (北京众平科技股份有限公司) इस चरण के दौरान विशेषज्ञ मार्गदर्शन प्रदान करती है, विस्तृत क्रॉस-रेफरेंस चयनों के साथ इंजीनियरिंग टीमों की सहायता करती है और अद्वितीय परियोजना बाधाओं को फिट करने के लिए प्रतिस्थापन हार्डवेयर का मिलान करती है।

स्थापना, एकीकरण और अनुपालन (Installation, Integration and Compliance)

यांत्रिक स्थापना के लिए नामित एंकर बोल्ट का उपयोग करके ट्रांसफार्मर बेस को प्रबलित कंक्रीट नींव तक सुरक्षित करने की आवश्यकता होती है या सबस्टेशनों के भीतर सटीक स्थिति के लिए एकीकृत कुंडा रोलर्स का उपयोग करना पड़ता है। संलग्नक सुरक्षा स्तरों को पर्यावरणीय परिस्थितियों से मेल खाना चाहिए, विदेशी वस्तुओं के प्रवेश को रोकने के लिए आमतौर पर साफ इनडोर सबस्टेशनों के लिए IP20 या IP21 का उपयोग किया जाता है। हाई-वोल्टेज कनेक्शन सुरक्षित टर्मिनल स्टड या वियोज्य कोहनी कनेक्टर्स के माध्यम से स्थापित किए जाते हैं, जबकि लो-वोल्टेज पथ लचीले तांबे के बसबार या भारी-शुल्क केबल का उपयोग करते हैं।

वोल्टेज समायोजन के लिए टैप हाई-वोल्टेज वाइंडिंग टर्मिनलों पर स्थित ऑफ-सर्किट लिंक बोर्डों के माध्यम से प्रबंधित किए जाते हैं, और जब सिस्टम पूरी तरह से डी-एनर्जीकृत और ग्राउंडेड होता है, तो समायोजन सख्ती से होना चाहिए। तापमान निगरानी उपकरण एम्बेडेड PT100 प्रतिरोध तापमान डिटेक्टरों पर भरोसा करते हैं जो सीधे कम-वोल्टेज वाइंडिंग के अंदर रखे जाते हैं। ये सेंसर SCADA एकीकरण के लिए वैकल्पिक RS485 या 4-20 mA एनालॉग सिग्नल के साथ, प्रोग्राम करने योग्य अलार्म और ट्रिप रिले आउटपुट प्रदान करने वाले बाहरी डिजिटल तापमान नियंत्रक से जुड़ते हैं।

केबल रूटिंग प्रक्रियाएं निर्देश देती हैं कि हाई-वोल्टेज केबलों को कम-वोल्टेज नियंत्रण लाइनों से उचित विद्युत निकासी बनाए रखते हुए नामित फर्श खाइयों या ओवरहेड ट्रे से प्रवेश करना चाहिए। तापमान सेंसर और पंखे की बिजली आपूर्ति के लिए सभी नियंत्रण तारों को बिजली कंडक्टरों से विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए ढालित मुड़े हुए-जोड़े (shielded twisted-pair) केबलों का उपयोग करना चाहिए। प्रासंगिक विद्युत सुरक्षा कोड के अनुपालन में कोर, संलग्नक फ्रेमवर्क और तटस्थ बिंदुओं को सुविधा पृथ्वी ग्राउंडिंग ग्रिड से सुरक्षित रूप से जोड़कर ग्राउंडिंग लूप से बचा जाना चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व (Reliability and Environmental Durability)

आंतरिक संरचनात्मक लेआउट को अचानक डाउनस्ट्रीम विद्युत शॉर्ट सर्किट के दौरान उत्पन्न अत्यधिक यांत्रिक बलों का सामना करने के लिए इंजीनियर किया गया है। वैक्यूम कास्टिंग एपॉक्सी रेसिन मैट्रिक्स के भीतर सूक्ष्म-शून्यता को समाप्त करती है, उच्च डाइलेक्ट्रिक ताकत सुनिश्चित करती है और निरंतर संचालन के दशकों में आंतरिक विद्युत ट्रैकिंग को रोकती है। थर्मल सहनशक्ति क्लास F या क्लास H इंसुलेशन सिस्टम द्वारा नियंत्रित होती है, जो अस्थायी ओवरलोड के खिलाफ महत्वपूर्ण सुरक्षा मार्जिन प्रदान करती है.

कास्ट वाइंडिंग की बाहरी सतहें प्रदर्शन मेट्रिक्स को कम किए बिना हवा में उड़ने वाली प्रवाहकीय धूल, रासायनिक नमी और संक्षारक औद्योगिक वातावरण का विरोध करती हैं। नियमित रखरखाव कम से कम है, जिसके लिए योजनाबद्ध सुविधा आउटेज के दौरान केवल टर्मिनल कनेक्शन के आवधिक दृश्य निरीक्षण और कूलिंग डक्ट्स की सूखी हवा से धूल साफ करने की आवश्यकता होती है। विफलताओं के बीच गणना की गई औसत समय (MTBF) असाधारण रूप से उच्च बनी हुई है, जो निर्बाध औद्योगिक वर्कफ़्लो का समर्थन करती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. Q: इस ट्रांसफार्मर के लिए वर्तमान स्टॉक उपलब्धता स्तर और मानक वितरण समयसीमा क्या हैं?

A: Beijing Zhongping Technology (北京众平科技股份有限公司) तेजी से प्रेषण सुनिश्चित करने और लंबे विनिर्माण लीड समय के कारण होने वाले परिचालन डाउनटाइम को कम करने के लिए मानक कॉन्फ़िगरेशन के सक्रिय क्षेत्रीय भंडार बनाए रखती है।

2. Q: कौन सी वारंटी कवरेज लागू होती है, और RMA दावों को संभालने के लिए मानक प्रोटोकॉल क्या है?

A: इकाइयां Beijing Zhongping Technology (北京众平科技股份有限公司) द्वारा समर्थित व्यापक 12-महीने की परिचालन वारंटी द्वारा समर्थित हैं, जिसमें पूर्व-शिपमेंट गुणवत्ता सत्यापन दस्तावेज और प्रतिस्थापन प्रसंस्करण के लिए तकनीकी सहायता शामिल है।

3. Q: तांबे और एल्यूमीनियम वाइंडिंग के बीच प्राथमिक संरचनात्मक अंतर और अनुप्रयोग विकल्प क्या हैं?

A: तांबे की वाइंडिंग उच्च विद्युत चालकता और बेहतर यांत्रिक शक्ति प्रदान करती हैं, जिससे अधिक कॉम्पैक्ट पदचिह्न की अनुमति मिलती है, जबकि एल्यूमीनियम वाइंडिंग मानकीकृत प्रतिष्ठानों के लिए एक हल्का और अधिक लागत प्रभावी विकल्प प्रदान करती हैं।

4. Q: क्या इस 10kV रेसिन कास्ट ट्रांसफार्मर को बाहर स्थापित किया जा सकता है?

A: मानक कॉन्फ़िगरेशन को एक संरक्षित संलग्नक के भीतर इनडोर उपयोग के लिए रेट किया गया है; बाहरी तैनाती के लिए कम से कम IP20 या IP23 पर रेटेड विशेष मौसमरोधी आवास की आवश्यकता होती है जिसमें एंटी-कंडेंसेशन हीटिंग प्रावधान हों।

5. Q: यह ट्रांसफार्मर अस्थायी अधिभार क्षमता के किस स्तर को सुरक्षित रूप से संभाल सकता है?

A: इकाई IEC दिशानिर्देशों के अनुसार मानक अल्पकालिक ओवरलोड का समर्थन करती है, बशर्ते कि वाइंडिंग हॉट-स्पॉट तापमान क्लास F या क्लास H इंसुलेशन सिस्टम की थर्मल सीमा से अधिक न हो।

6. Q: नियमित संचालन के दौरान किन विशिष्ट रखरखाव प्रक्रियाओं की आवश्यकता होती है?

A: सॉलिड-स्टेट रेसिन एनकैप्सुलेशन और तेल-मुक्त डिज़ाइन के कारण, रखरखाव शीतलन सतहों से समय-समय पर धूल हटाने और उच्च और निम्न-वोल्टेज विद्युत टर्मिनलों पर टॉर्क जांच तक सीमित है।

7. Q: अस्पतालों जैसे ध्वनि-संवेदनशील वातावरण में ध्वनिक शोर स्तर कैसा प्रदर्शन करता है?

A: कोर-कॉइल असेंबली को कंपन नम पैड का उपयोग करके बेस फ्रेम से यांत्रिक रूप से अलग किया जाता है, जिससे शोर-संवेदनशील इनडोर स्थानों के लिए ध्वनिक उत्सर्जन मानक भवन कोड से काफी नीचे रहता है।

8. Q: GB20052-2024 ग्रेड 2 ऊर्जा दक्षता रेटिंग का सटीक परिचालन अर्थ क्या है?

A: यह मानक नो-लोड कोर लॉस और लोड-डिपेंडेंट कॉपर लॉस दोनों के लिए कड़े ऊपरी सीमाओं को तय करता है, यह गारंटी देता है कि ट्रांसफार्मर पुराने लेगेसी डिज़ाइनों की तुलना में निरंतर संचालन के दौरान कम विद्युत ऊर्जा की खपत करता है।
