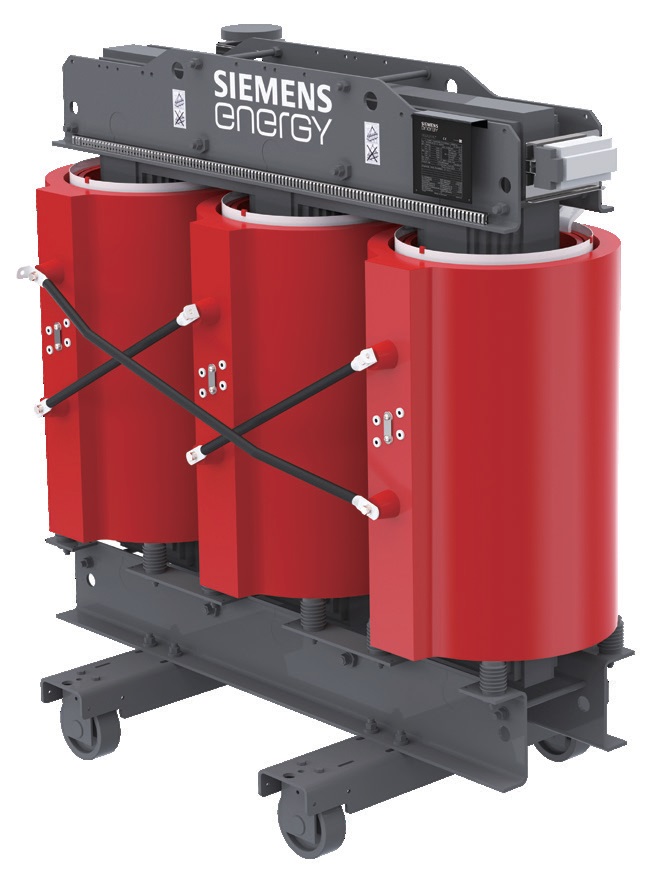

सीमेंस (Siemens) SCB13 10kV 630-2500kVA कास्ट रेसिन वितरण ट्रांसफार्मर ड्राई टाइप ट्रांसफार्मर आपूर्तिकर्ता

10kV टाइप 13 कास्ट-रेसिन डिस्ट्रीब्यूशन ट्रांसफार्मर GB20052-2024 एनर्जी एफिशिएंसी ग्रेड 3 मानकों को पूरा करने के लिए इंजीनियर किए गए 630-2500 केवीए (kVA) क्षमता के साथ विश्वसनीय पावर कन्वर्जन प्रदान करता है। यह ऑयल-फ्री, फायर-सेफ ड्राई-टाइप यूनिट कम ऑपरेशनल लॉस और मजबूत शॉर्ट-सर्किट रेजिस्टेंस सुनिश्चित करने के लिए वैक्यूम-कास्ट फॉइल विंडिंग्स को शामिल करती है। Beijing Zhongping Technology कमर्शियल और इंडस्ट्रियल सुविधाओं में इनडोर डिस्ट्रीब्यूशन की मांग को पूरा करने के लिए इस यूनिट की आपूर्ति करती है।

आधुनिक इलेक्ट्रिकल डिस्ट्रीब्यूशन इंस्टॉलेशन आग की सुरक्षा, स्थानिक सीमाओं और ऊर्जा दक्षता के संबंध में सख्त बाधाओं का सामना करते हैं। पारंपरिक ऑयल-इमर्स्ड ट्रांसफार्मर हाई-डेंसिटी वाले शहरी वातावरण में आग लगने का जोखिम पैदा करते हैं, जिसके लिए लिक्विड-फ्री विकल्पों की आवश्यकता होती है जिन्हें सीधे लोड सेंटर्स के पास स्थापित किया जा सकता है। यह कास्ट-रेसिन ड्राई-टाइप ट्रांसफार्मर विंडिंग्स को एनकैप्सुलेट करने के लिए उन्नत एपॉक्सी वैक्यूम-कास्टिंग तकनीक का उपयोग करता है, जिससे नमी-प्रतिरोधी और फ्लेम-रिटार्डेंट संरचना बनती है। ज्वलनशील इंसुलेटing ऑयल को हटाकर, यह यूनिट बाहरी फायर दीवारों या ऑयल कलेक्शन पिट्स की आवश्यकता को समाप्त करती है, जिससे कमर्शियल कॉम्प्लेक्स और डेटा केंद्रों में सबस्टेशन लेआउट डिज़ाइन सरल हो जाता है।

तकनीकी विनिर्देश (Technical Specifications)

रेटेड क्षमता: 630 केवीए (kVA) - 2500 केवीए (kVA) @ 50 हर्ट्ज (Hz) / 60 हर्ट्ज (Hz)

प्राथमिक वोल्टेज (Primary Voltage): 10 केवी (kV) @ रेटेड टैप

द्वितीयक वोल्टेज (Secondary Voltage): 0.4 केवी (kV) @ नो-लोड

दक्षता स्तर: GB20052-2024 ग्रेड 3 (NX3) @ 75 °C संदर्भ तापमान

वेक्टर समूह: Dyn11 या Yyn0 @ मानक कॉन्फ़िगरेशन

कूलिंग विधि: AN (एयर नेचुरल) या AF (एयर फोर्स्ड) @ वैकल्पिक फैन ऑपरेशन

वाइंडिंग सामग्री: कॉपर या एल्युमिनियम फॉइल @ HV/LV कॉइल

इंसुलेशन सिस्टम: क्लास F / H @ तापमान वृद्धि सीमाएं

एनक्लोजर प्रोटेक्शन क्लास: IP20 / IP21 @ इनडोर स्टैंडर्ड (IP23 वैकल्पिक)

इम्पीडेंस वोल्टेज: 4.0% - 6.0% @ रेटेड टैप और 75 °C

सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप

यांत्रिक स्थापना के लिए ट्रांसफार्मर के बेस को एक समतल कंक्रीट नींव या स्ट्रक्चरल स्टील प्लेटफॉर्म पर रखने की आवश्यकता होती है, जो अंतिम एंकरिंग से पहले सटीक संरेखण के लिए एकीकृत द्वि-दिशात्मक कुंडा पहियों (bi-directional swivel wheels) का उपयोग करते हैं। एनक्लोजर चयन आमतौर पर इनडोर डिस्ट्रीब्यूशन रूम के लिए IP20 या IP21 पर डिफ़ॉल्ट होता है, जबकि वैकल्पिक IP23 या उससे अधिक एनक्लोजर गिरने वाले मलबे और टपकते पानी के खिलाफ अर्ध-आउटडोर वातावरण को समायोजित करते हैं। हाई-वोल्टेज कनेक्शन मानक टर्मिनल ब्लॉक या एल्बो केबल प्लग का उपयोग करते हैं, जबकि लो-वोल्टेज टर्मिनेशन कई समानांतर केबल या कठोर कॉपर बसबार को समायोजित करते हैं। ऑफ-सर्किट टैप-लिंक प्लस/माइनस 5% या प्लस/माइनस 2 गुना 2.5% समायोजन सीमा के भीतर संचालित होता है, और समायोजन तभी होना चाहिए जब सिस्टम पूरी तरह से डी-एनर्जेटिक हो। तापमान निगरानी इंटरफेस कम-वोल्टेज वाइंडिंग के भीतर एंबेडेड PT100 प्लैटिनम थर्मल सेंसर की सुविधा देते हैं, जो वैकल्पिक RS485 या 4-20mA रिमोट ट्रांसमिशन लूप और कूलिंग-फैन बिजली की आपूर्ति के साथ अलार्म और ट्रिप रिले आउटपुट प्रदान करने वाले एक समर्पित नियंत्रक से जुड़े होते हैं।

सबस्टेशन रूम लेआउट प्रथाएं निर्देश देती हैं कि हाई-वोल्टेज केबल नीचे के एंट्री केबल ट्रेंच या ऊपर के एंट्री केबल ट्रे के माध्यम से मार्ग बनाते हैं, जो लो-वोल्टेज सर्किट से भौतिक अलगाव बनाए रखते हैं। पावर केबल और तापमान सिग्नल नियंत्रण तारों को विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए परिरक्षित कंडक्टरों (shielded conductors) का उपयोग करके अलग धातु के नाले में चलना चाहिए। लो-वोल्टेज बसबार लोड उतार-चढ़ाव के दौरान थर्मल विस्तार और यांत्रिक कंपन तनाव को अवशोषित करने के लिए लचीले विस्तार लिंक के माध्यम से जुड़ते हैं, जबकि यांत्रिक तनाव-राहत फिटिंग (strain-relief fittings) टर्मिनल इंटरफेस पर सभी आने वाली और जाने वाली केबल को सुरक्षित करती हैं। संभावित ग्राउंड लूप को खत्म करने और परिचालन सुरक्षा सुनिश्चित करने के लिए एनक्लोजर फ्रेम, कोर असsembly और न्यूट्रल पॉइंट की उचित ग्राउंडिंग को सख्त IEC और स्थानीय विद्युत स्थापना कोड का पालन करना चाहिए।

कार्य सिद्धांत और प्रदर्शन डिज़ाइन

वाइंडिंग और इंसुलेशन सिस्टम का संरचनात्मक डिज़ाइन विद्युत और थर्मल प्रदर्शन को अनुकूलित करने के लिए उच्च श्रेणी की सामग्री का उपयोग करता है। हाई-वोल्टेज वाइंडिंग में फॉइल कंडक्टर और इंसुलेटing फॉइल टेप का उपयोग होता है जो परतों में घाव होते हैं, जिन्हें गर्म मोल्ड के अंदर एपॉक्सी रेसिन के साथ वैक्यूम-कास्टिंग के अधीन किया जाता है। यह वैक्यूम डिगैसिन प्रक्रिया अत्यधिक कम आंशिक डिस्चार्ज मान उत्पन्न करती है, जबकि कंडक्टर और रेसिन मैट्रिक्स के मिलान थर्मल विस्तार गुणांक भारी थर्मल साइक्लिंग के तहत असाधारण दरार-प्रतिरोध प्रदान करते हैं, जो मानक संसेक्त कॉइल (impregnated coils) की ओवरलोड सहनशक्ति से अधिक है। लो-वोल्टेज वाइंडिंग इंटर-लेयर सामग्री के साथ इंसुलेटेड कॉपर या एल्युमिनियम फॉइल परतों का उपयोग करती है, जो एक ठोस अखंड सिलेंडर में ओवन-क्यूर्ड होती है जो नमी के प्रवेश का विरोध करती है और फॉल्ट शॉर्ट-सर्किट स्थितियों के तहत उच्च गतिशीलता स्थिरता प्रदान करती है। चूँकि फॉइल-वाइंडिंग संरचना प्रति परत एक मोड़ प्राप्त करती है, इसलिए आसन्न मोड़ों के बीच वोल्टेज तनाव मोड़-से-मोड़ वोल्टेज के बराबर होता है, जो पारंपरिक गोल-तार घाव कॉन्फ़िगरेशन की तुलना में बेहतर आवेग और पावर-फ्रीक्वेंसी वोल्टेज सहन करने की क्षमता उत्पन्न करता है।

प्रदर्शन डिज़ाइन विशेषताएं दक्षता, नुकसान न्यूनीकरण और पर्यावरण सुरक्षा पर ध्यान केंद्रित करती हैं। ऑयल-फ्री एपॉक्सी-कास्ट निर्माण द्रव नमूनाकरण, निस्पंदन या प्रतिस्थापन चक्रों को समाप्त करके अंतर्निहित अग्नि सुरक्षा और रखरखाव-मुक्त संचालन सुनिश्चित करता है। ग्रेन-ऑरिएंटेड सिलिकॉन-स्टील थ्री-लिंब कोर संरचना कोर लॉस और श्रव्य ध्वनी शोर के स्तर को कम करने के लिए फॉइल वाइंडिंग के साथ मिलती है। कूलिंग प्राकृतिक वायु संवहन (AN) या अल्पकालिक ओवरलोड क्षमता का विस्तार करने के लिए वैकल्पिक प्रशंसकों का उपयोग करके जबरन वायु शीतलन (AF) के माध्यम से संचालित होती है। शॉर्ट-सर्किट इम्पीडेंस और वेक्टर कॉन्फ़िगरेशन जैसे कि Dyn11 या Yyn0 सुचारू समानांतर ट्रांसफार्मर संचालन की सुविधा देते हैं और फॉल्ट करंट योगदान का प्रबंधन करते हैं। दक्षता प्रगति मॉडल टाइप 13 इकाइयों को राष्ट्रीय ग्रेड 3 समकक्षों से जोड़ते हैं, जबकि NX2 (ग्रेड 2) और NX1 (ग्रेड 1) जैसे उन्नत टियर लोड और नो-लोड लॉस में स्टेपवाइज कमी प्राप्त करते हैं।

एप्लीकेशन परिदृश्य और चयन मार्गदर्शिका

एप्लीकेशन की उपयुक्तता विशिष्ट औद्योगिक और वाणिज्यिक वातावरण में भिन्न होती है। डेटा सेंटर, अस्पताल और हाई-राइज कमर्शियल कॉम्प्लेक्स कम शोर उत्सर्जन, प्रमाणित अग्नि सुरक्षा, और प्राथमिक लोड डिस्ट्रीब्यूशन पैनल के करीब स्थित कॉम्पैक्ट इनडोर इंस्टॉलेशन पैरामीटर को प्राथमिकता देते हैं। औद्योगिक विनिर्माण संयंत्र, रेल पारगमन नेटवर्क और पोर्ट सुविधाओं के लिए न्यूनतम भौतिक पदचिह्न के लिए डिज़ाइन किए गए हाई-वोल्टेज और लो-वोल्टेज स्विचगियर विधानसभाओं के साथ एकीकृत मजबूत कॉम्पैक्ट सबस्टेशन की आवश्यकता होती है। नवीकरणीय ऊर्जा प्रतिष्ठान, समुद्री जहाजों और अपतटीय प्लेटफार्मों को गंभीर कंपन और वायुमंडलीय लवणता का सामना करने में सक्षम विशेष संक्षारण प्रतिरोधी कॉन्फ़िगरेशन की आवश्यकता होती है। प्रत्येक वातावरण के लिए चयन मापदंडों का मूल्यांकन ध्वनिक आउटपुट सीमा, एनक्लोजर सुरक्षा रेटिंग, ऊर्जा दक्षता जनादेश और उपलब्ध स्थानिक आयामों का मूल्यांकन करना चाहिए.

औपचारिक चयन पथ एक अनुक्रमिक इंजीनियरिंग तर्क का अनुसरण करता है: 10 kV, 20 kV, या 35 kV टियर में प्राथमिक सिस्टम वोल्टेज स्तरों का निर्धारण करना, स्पष्ट पावर क्षमता आवश्यकताओं का मिलान करना, टाइप 13 (NX3) से उच्च-दक्षता NX1 वेरिएंट तक उपयुक्त दक्षता श्रृंखला का चयन करना, इनडोर या आउटडोर तैनाती के लिए एनक्लोजर और माउंटिंग मापदंडों को परिभाषित करना, और ऊंचाई, अधिकतम परिवेश तापमान और वेंटिलेशन क्षमता सहित परिवेशीय पर्यावरणीय कारकों को सत्यापित करना। अनुपालन सत्यापन GB, IEC, और ANSI जैसे स्थापित मानकों को संदर्भित करता है, जिसमें लाइटनिंग इम्पीडेंस वोल्टेज टेस्ट, तापमान वृद्धि परीक्षण और शॉर्ट-सर्किट मैकेनिकल विदस्टैंड सत्यापन को कवर करने वाली टाइप टेस्ट रिपोर्ट शामिल हैं। विशेष इंजीनियरिंग आवश्यकताओं में वैकल्पिक सहायक उपकरण जैसे ऑन-लोड टैप चेंजर, सुधारक ड्यूटी डिज़ाइन, दोहरे लो-वोल्टेज आउटपुट वाइंडिंग, या वाटर-कूलिंग इंटरफेस शामिल हो सकते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. इस डिस्ट्रीब्यूशन ट्रांसफार्मर के लिए मानक स्थानीय स्टॉक उपलब्धता और प्रेषण लीड समय क्या है?

Beijing Zhongping Technology मानक क्षमता रेटिंग के लिए क्षेत्रीय वितरण इन्वेंट्री बनाए रखती है, जो प्रोजेक्ट डाउनटाइम को कम करने के लिए तेजी से प्रेषण वर्कफ़्लो को सक्षम करती है।

2. इस उपकरण पर कौन सी वारंटी कवरेज और RMA रिटर्न प्रक्रियाएं लागू होती हैं?

इकाइयों को प्री-शिपमेंट फैक्ट्री निरीक्षण रिकॉर्ड और Beijing Zhongping Technology के माध्यम से प्रबंधित तकनीकी RMA रेसोल्यूशन पथ द्वारा समर्थित एक व्यापक 12 महीने की परिचालन वारंटी द्वारा समर्थित किया जाता है।

3. 10 केवी (kV) प्राइमरी साइड के लिए इलेक्ट्रिकल कनेक्शन और ग्राउंडिंग आवश्यकताएं क्या हैं?

हाई-वोल्टेज केबल को संगत वियोज्य कनेक्टर या केबल लग्स का उपयोग करके समाप्त किया जाना चाहिए, ट्रांसफार्मर कोर, फ्रेम और न्यूट्रल के साथ 4 ओम से कम प्रतिरोध के साथ एक समर्पित स्टेशन अर्थ ग्रिड पर मजबूती से ग्राउंड किया जाना चाहिए।

4. असंतुलित सेकेंडरी लोड के तहत Dyn11 वेक्टर ग्रुप कॉन्फ़िगरेशन कैसा व्यवहार करता है?

न्यूट्रल रिटर्न पथ के साथ डेल्टा-कनेक्टेड प्राइमरी और वाई-कनेक्टेड सेकेंडरी न्यूट्रल वोल्टेज स्थिरता को स्थानांतरित किए बिना कम-वोल्टेज साइड पर 100% सिंगल-फेज असंतुलित लोड को समायोजित करता है।

5. कौन सी पर्यावरणीय स्थितियां IP23 या उच्चतर एनक्लोजर के चयन को तय करती हैं?

airborne dust संचय, उच्च आर्द्रता, या आकस्मिक ऊर्ध्वाधर तरल टपकने के अधीन वातावरण को आंतरिक इन्सुलेशन अखंडता बनाए रखने के लिए एक उन्नत सुरक्षात्मक बाड़े की आवश्यकता होती है।

6. निरंतर ओवरलोड ऑपरेशन के दौरान थर्मल सुरक्षा का प्रबंधन कैसे किया जाता है?

एंबेडेड PT100 सेंसर लगातार वाइंडिंग तापमान की निगरानी करते हैं, 90 °C पर चेतावनी संकेत ट्रिगर करते हैं, 100 °C पर कूलिंग फैन शुरू करते हैं, और 110 °C पर स्वचालित सर्किट ब्रेकर ट्रिपिंग शुरू करते हैं।

7. कास्ट-रेसिन ड्राई-टाइप ट्रांसफार्मर के लिए किन नियमित रखरखाव प्रक्रियाओं की आवश्यकता होती है?

नियमित रखरखाव में सूखी संपीड़ित हवा का उपयोग करके वाइंडिंग कूलिंग डक्ट से समय-समय पर धूल हटाना, टर्मिनल टॉर्क कनेक्शन का निरीक्षण करना और तापमान नियंत्रक डिस्प्ले कैलिब्रेशन को सत्यापित करना शामिल है।

8. क्या इस ट्रांसफार्मर को स्वचालित पावर मॉनिटरिंग सिस्टम में एकीकृत किया जा सकता है?

डिजिटल तापमान नियंत्रक में मानक संचार पोर्ट शामिल हैं जो Modbus प्रोटोकॉल के माध्यम से सीधे पर्यवेक्षी SCADA या PLC नेटवर्क पर वास्तविक समय के थर्मल डेटा और अलार्म राज्यों को प्रसारित करते हैं।
