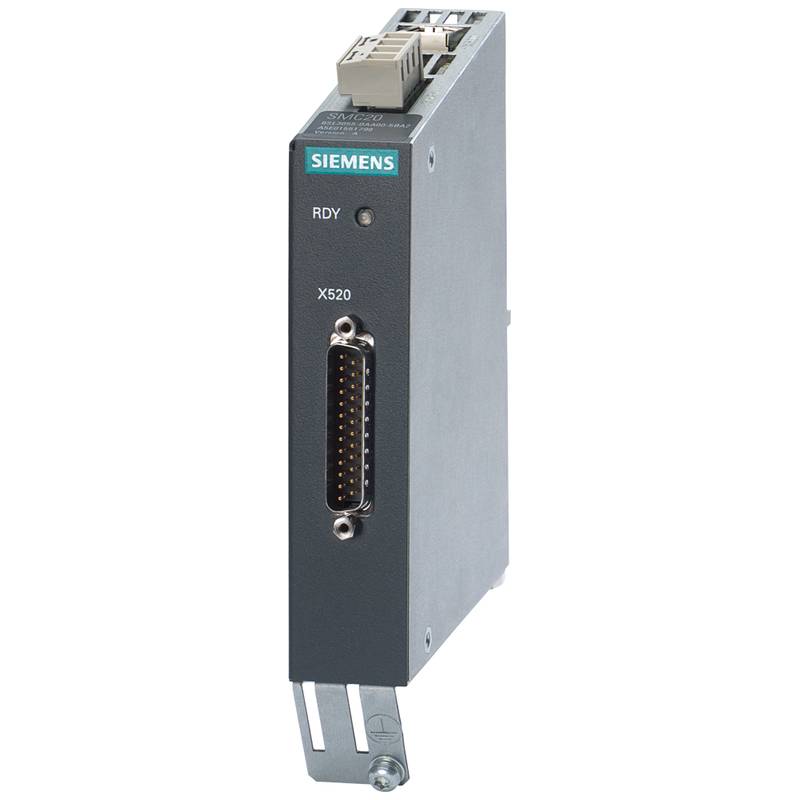

सीमेंस 6SL3055-0AA00-5BA3 स्पष्ट रूप से एक SINAMICS S120 सेंसर मॉड्यूल है। अधिक विशेष रूप से, इसे एसएमसी 20 के रूप में नामित किया गया है, जो एक कैबिनेट-माउंटेड ड्राइव सेंसर मॉड्यूल है जिसे उच्च-सटीकता एन्कोडर्स और सिन इसका प्राथमिक कार्य विशिष्ट प्रकार के रोटरी एन्कोडर से संकेतों का मूल्यांकन और संसाधित करना है जिनके पास मूल रूप से DRIVE-CLiQ इंटरफ़ेस नहीं है, उनके एनालॉ
यह मॉड्यूल आधुनिक स्वचालन में उच्च सटीकता वाली मोटर्स को एकीकृत करने के लिए एक आवश्यक घटक है। यह एक महत्वपूर्ण सिग्नल दुभाषिया के रूप में कार्य करता है, जो S120 प्रणाली को सटीक स्थिति, सिंक्रनाइज्ड गति और उच्च गुणवत्ता वाले गति विनियमन जैसे चरम सटीकता की मांग करने वाले कार्य एन्कोडर डेटा के लिए एक समर्पित, उच्च-वफादारी पथ प्रदान करके, एसएमसी20 सेंसर मॉड्यूल यह सुनिश्चित करता है कि ड्राइव के नियंत्रण एल्गोरिदम उपलब्ध
1. तकनीकी विनिर्देश और भौतिक डिजाइन
SMC20 मॉड्यूल को औद्योगिक नियंत्रण अलमारियों में विश्वसनीयता और निर्बाध एकीकरण के लिए इंजीनियर किया गय इसका डिजाइन सिग्नल अखंडता और कॉम्पैक्टता को प्राथमिकता देता है।
विद्युत और कार्यात्मक इंटरफ़ेस:
मॉड्यूल 5 वी डीसी आपूर्ति पर काम करता है, जिससे यह मानक कम वोल्टेज औद्योगिक वातावरण के लिए उपयुक्त है। इसकी प्रमुख क्षमता उच्च-रिज़ॉल्यूशन प्रतिक्रिया संकेतों को संसाधित करना है। यह विशेष रूप से दो प्रमुख प्रकार के उच्च प्रदर्शन एन्कोडरों के साथ इंटरफ़ेस करने के लिए डिज़ाइन किया गया हैः एसआईएन / सीओएस 1 वी एक महत्वपूर्ण विशेषता डेटा इनपुट के लिए DRIVE-CLiQ केबल से इसकी स्वतंत्रता है; इसके बजाय, यह पारंपरिक तारों के माध्यम से सीधे एन्कोडर से जुड़ता है। हालांकि, यह अपने स्वयं के ड्राइव-सीएलआईक्यू पोर्ट के माध्यम से सिनामिक्स सिस्टम में संसा मॉड्यूल के कॉम्पैक्ट आयाम 150 मिमी (ऊंचाई) x 30 मिमी (चौड़ाई) x 111 मिमी (गहराई) हैं, लगभग 410 ग्राम के हल्के वजन के डिजाइन के साथ, जो एक नियंत्रण कैबिनेट के भीतर एक
2. कोर फ़ंक्शन और सिस्टम एकीकरण
SMC20 ड्राइव सेंसर मॉड्यूल SINAMICS S120 वास्तुकला के भीतर एक विशेष अनुवादक और सिग्नल कंडीशनर के रूप में कार्य करता है।
सिग्नल प्रोसेसिंग और डिजिटल रूपांतरण:
एसआईएन/सीओएस जैसे एन्कोडर एनालॉग साइन और कोसाइन तरंगों को आउटपुट करते हैं, जबकि एनडैट एन्कोडर द्विदिशात्मक डिजिटल प्रोट एसएमसी20 की आंतरिक सर्किटरी इन संकेतों को प्राप्त करने के लिए तैयार की गई है। एनालॉग इनपुट के लिए, यह उच्च-रिज़ॉल्यूशन डिजिटलीकरण करता है, सूक्ष्म तरंग पैटर्न को सटीक डिजिटल गिनतियों में परिवर्ति EnDat के लिए, यह पूर्ण स्थिति डेटा का अनुरोध और प्राप्त करने के लिए सीरियल संचार को संभालता है। यह प्रक्रिया सिग्नल शोर को कम से कम करती है और एन्कोडर के देशी रिज़ॉल्यूशन को संरक्षित करती है, जो बहुत कम गति और उच्च स्थिति सटीकता पर चिकनी गति प
SINAMICS S120 इकोसिस्टम में भूमिका:
एक विशिष्ट सेटअप में, SMC20 को एक मोटर मॉड्यूल द्वारा नहीं बल्कि एक केंद्रीय नियंत्रण इकाई द्वारा नियंत्रित किया जाता है ( एक बार DRIVE-CLiQ के माध्यम से जुड़े होने के बाद, नियंत्रण इकाई स्वचालित रूप से SINAMICS S120 सेंसर मॉड्यूल की पहचान करती है और इसे मॉड्यूल एक विशिष्ट अक्ष के लिए समर्पित प्रतिक्रिया उपकरण बन जाता है। सभी महत्वपूर्ण डेटा - एन्कोडर से संसाधित स्थिति, गति और नैदानिक जानकारी (संभावित सेंसर दोषों सहित) - नियंत्रक को वास्तविक समय में यह उन्नत बंद-लूप नियंत्रण कार्यों और केंद्रीकृत निगरानी की अनुमति देता है।
3. आवेदन परिदृश्य और प्रमुख लाभ
यह मॉड्यूल प्रीमियम मोटर्स और विशेष अनुप्रयोगों की क्षमता को अनलॉक करता है जो गैर-ड्राइव-सीएलआईक्यू प्रतिक्रिय
प्राथमिक अनुप्रयोग क्षेत्र:
SMC20 उच्च अंत मशीन टूल्स में अपरिहार्य है, जहां उच्च रिज़ॉल्यूशन साइन-कोसाइन एन्कोडर से लैस मोटर्स का उपयोग सटीक मिलिंग, पीस और टर्निंग के यह सटीक हाथ की स्थिति के लिए रोबोटिक्स में और अक्षों के बीच सटीक सिंक्रनाइजेशन के लिए प्रिंटिंग / पैकेजिंग मशीनरी में भी कोई भी अनुप्रयोग जो एक एनालॉग या एनडैट एन्कोडर के साथ एक मोटर का उपयोग करता है और सिनामिक्स प्लेटफॉर्म में एकीकरण की आवश्यकता होत
प्रतिस्पर्धी लाभ और मूल्य प्रस्ताव:
भविष्य के सबूत एकीकरण: यह महंगे, उच्च गुणवत्ता वाली मोटर्स में निवेश की रक्षा करता है जिनमें एक देशी ड्राइव-सीएलआईक्यू इंटरफ़ेस की कमी है, जिससे उन
अनुकूलित प्रदर्शन: एन्कोडर सिग्नल के पूर्ण रिज़ॉल्यूशन को संरक्षित करके और समर्पित प्रसंस्करण प्रदान करके, यह सरलीकृत सिग्नल कन
सिस्टम डायग्नोस्टिक्स: यह ड्राइव के व्यापक डायग्नोस्टिक ढांचे में एन्कोडर स्वास्थ्य और सिग्नल स्थिति को एकीकृत करत
विस्तारित परिप्रेक्ष्य: मोशन कंट्रोल में एन्कोडर इंटरफ़ेस लैंडस्केप
प्रतिक्रिया प्रणालियों के व्यापक संदर्भ को समझने से एसएमसी20 जैसे मॉड्यूल के रणनीतिक महत्व पर प्रकाश डा
1. प्रतिक्रिया पारिस्थितिकी तंत्र: देशी बनाम बाहरी इंटरफ़ेस
आधुनिक ड्राइव सिस्टम आमतौर पर दो तरीकों से प्रतिक्रिया का प्रबंधन करते हैं। मूल DRIVE-CLiQ एन्कोडर में अंतर्निहित इंटरफ़ेस है, जो प्लग-एंड-प्ले सरलता और प्रत्यक्ष डेटा आदान-प्रदान करता है। SMC20 शामिल सेटअप की तरह, मॉड्यूल के साथ बाहरी एन्कोडर का उपयोग तब किया जाता है जब मोटर में एक अलग, अक्सर एनालॉग या मालिकाना, आउटपु यह कई तृतीय-पक्ष मोटर्स, विरासत उच्च प्रदर्शन मोटर्स, या विशेष अनुप्रयोगों (जैसे, बड़े गियरबॉक्स-घुड़सवार एन्कोडर) के साथ आम ड्राइव सेंसर मॉड्यूल श्रेणी इस विविध परिदृश्य को एकीकृत करने के लिए मौजूद है, जो डिजिटल ड्राइव सिस्टम में एक मानकीक
2. एसएमसी परिवार को नेविगेट करना: सही इंटरफ़ेस का चयन करना
SMC20 सेंसर मॉड्यूल के एक बड़े परिवार का हिस्सा है, प्रत्येक एक विशिष्ट एन्कोडर प्रोटोकॉल की सेवा करता है। सही एक का चयन करना महत्वपूर्ण है।
SMC10: रिज़ॉल्वर सिग्नल का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
SMC20 (यह मॉड्यूल): SIN / COS 1Vpp वृद्धिशील और EnDat पूर्ण एन्कोडर के लिए।
SMC30: TTL/HTL वृद्धिशील एन्कोडर और SSI पूर्ण एन्कोडर से संकेतों को संसाधित करता है।
SMC40: नए EnDat 2.2 प्रोटोकॉल पर ध्यान केंद्रित करता है।
यह विशेषज्ञता यह सुनिश्चित करती है कि प्रत्येक एन्कोडर प्रकार को इष्टतम सिग्नल कंडीशनिंग इलेक्ट्रॉनिक्स के साथ मेल खा
अक्सर पूछे जाने वाले प्रश्न (FAQs)
SMC20 सेंसर मॉड्यूल का मुख्य उद्देश्य क्या है?
इसका प्राथमिक उद्देश्य उच्च-सटीकता एन्कोडरों के लिए एक बुद्धिमान एडाप्टर के रूप में कार्य करना है जिनमें अंतर्निहित ड्राइ यह SIN/COS या EnDat एन्कोडर से कच्चे संकेतों को लेता है, उन्हें उच्च-रिज़ॉल्यूशन डिजिटल प्रारूप में परिवर्तित करता है, और सटीक मोटर नियंत्रण के लिए SINAMICS S120 ड्राइ
क्या मैं इस मॉड्यूल का उपयोग किसी भी मोटर एन्कोडर के साथ कर सकता हूं?
नहीं, यह सार्वभौमिक नहीं है। 6SL3055-0AA00-5BA3 SMC20 मॉड्यूल विशेष रूप से दो एन्कोडर प्रकारों के लिए डिज़ाइन किया गया हैः 1 Vpp साइन-कोसाइन ((SIN / COS) वृद्धिशील एन्कोडर और EnDat टीटीएल, एचटीएल, रिज़ॉल्वर या अन्य प्रोटोकॉल के साथ इसका उपयोग करना काम नहीं करेगा। आपको सीमेंस सेंसर मॉड्यूल का चयन करना होगा जो आपके एन्कोडर क
SMC20 ड्राइव सिस्टम से कैसे कनेक्ट होता है?
मॉड्यूल में दो प्रमुख कनेक्शन हैं। सबसे पहले, यह एक समर्पित पोर्ट (अक्सर एक उप-डी कनेक्टर) के माध्यम से सीधे एन्कोडर के आउटपुट केबलों से जुड़ता है। दूसरा, यह एक मानक DRIVE-CLiQ केबल के माध्यम से SINAMICS S120 सिस्टम से जुड़ता है, इसे एक नियंत्रण इकाई या अन्य DRIVE-CLiQ नोड से जोड़ता है। इसके लिए एक अलग 5V DC बिजली आपूर्ति की भी आवश्यकता होती है।
एक साधारण पल्स कन्वर्टर की तुलना में क्या लाभ हैं?
बुनियादी कनवर्टर्स के विपरीत जो केवल पल्स ट्रेनों का अनुवाद करते हैं, SMC20 उन्नत सिग्नल प्रोसेसिंग करता है। यह अल्ट्रा-फाइन रिज़ॉल्यूशन के लिए एनालॉग साइन तरंगों की उच्च इंटरपोलेशन क्षमता को बनाए रखता है, एनडैट के द्विदिशात्मक संचार को संभालता है, और ड्रा इसके परिणामस्वरूप बेहतर सटीकता, विश्वसनीयता और सिस्टम-व्यापी निदान तक पहुंच होती है।
क्या SMC20 का उपयोग सुरक्षा कार्यों के लिए किया जाता है?
SMC20 की प्राथमिक भूमिका मानक सटीकता नियंत्रण के लिए है। सिनामिक्स सुरक्षा एकीकृत ढांचे के भीतर सुरक्षित टॉर्क ऑफ ((एसटीओ) या सुरक्षित रूप से सीमित गति ((एसएलएस) जैसे सुरक्षा कार्य आमतौर हमेशा अनुपालन विन्यास के लिए आधिकारिक सीमेंस सुरक्षा मैनुअल से परामर्श करें।
