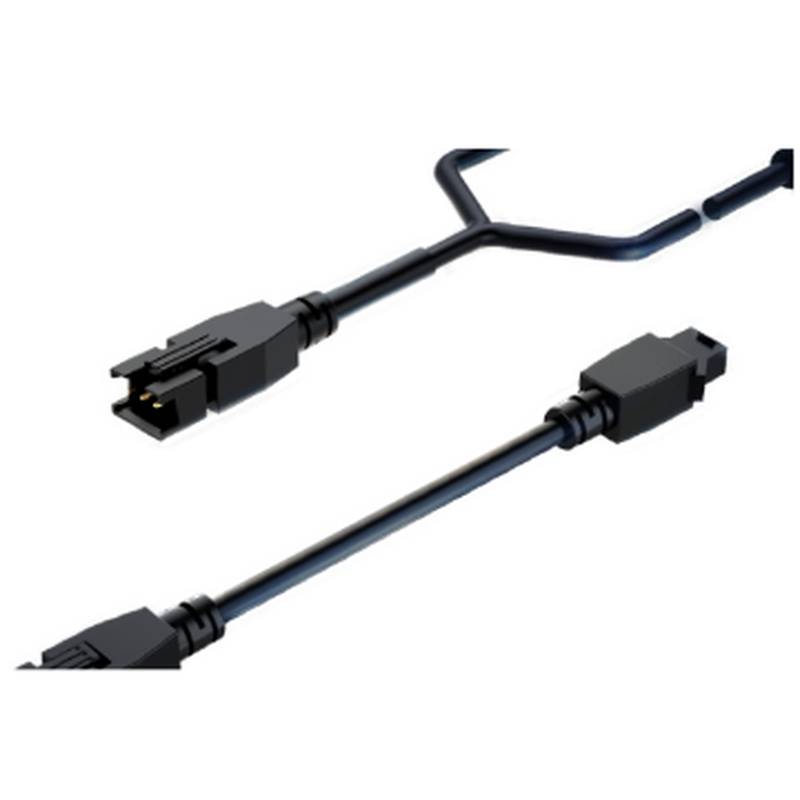

HIKROBOT MV-LW-005-1-B19 5m औद्योगिक प्रकाश सिंगल स्प्लिटर केबल मशीन विजन इल्यूमिनेटर के लिए स्थिर पावर डिलीवरी और सिग्नल अखंडता सुनिश्चित करता है। बिना वोल्टेज ड्रॉप के संचालन की पहुंच को 5 m तक बढ़ाकर, यह सिंगल स्प्लिटर केबल हाई-स्पीड स्वचालित निरीक्षण लाइनों में मोशन ब्लर और रोशनी की असंगति को समाप्त करता है।
जब नियंत्रक (कंट्रोलर) ऑप्टिकल फिक्स्चर से दूर रखे जाते हैं, तो औद्योगिक मशीन विजन प्रणालियों में अक्सर गंभीर बैंडविड्थ सीमाएं, छूटे हुए फ्रेम और लाइटनिंग एटेन्यूएशन (रोशनी क्षीणन) का अनुभव होता है। HIKROBOT MV-LW-005-1-B19 उच्च-तीव्रता वाले एलईडी इल्यूमिनेटर और समर्पित मशीन विजन कंट्रोलर के बीच एक मजबूत, कम-प्रतिरोध वाला भौतिक लिंक प्रदान करके इन परिनियोजन बाधाओं को हल करता है। विशेष 19M-2A कनेक्टर्स का उपयोग करते हुए, जो मल्टी-कोर शールド आर्किटेक्चर के साथ जोड़े गए हैं, यह औद्योगिक केबल लाइटनिंग सॉल्यूशन निरंतर करंट प्रवाह को बनाए रखता है और आस-पास के सर्वो ड्राइव और उच्च-आवृत्ति इनवर्टर द्वारा उत्पन्न गंभीर विद्युत चुम्बकीय हस्तक्षेप से संवेदनशील स्ट्रोक सिग्नल की रक्षा करता है। फील्ड इंजीनियर सटीक CMOS ग्लोबल शटर एक्सपोजर और उच्च-रिज़ॉल्यूशन दोष का पता लगाने के लिए आवश्यक एक समान फोटॉन उत्सर्जन सुनिश्चित करने के लिए इस 5 m हार्नेस को जटिल कारखाने के फर्श पर तैनात कर सकते हैं।
तकनीकी विनिर्देश
मॉडल का नाम: MV-LW-005-1-B19 @ फ़ैक्टरी मानक
केबल की लंबाई: 5.0 m @ 20°C
कनेक्टर प्रकार A: 19M-2A मेल @ टर्मिनल एंड
कनेक्टर प्रकार B: 19M-2A फीमेल @ कंट्रोलर एंड
कंडक्टर रेजिस्टेंस: ≤ 0.05 Ω/m @ 25°C
करंट रेटिंग: 3.0 A @ 24 VDC
ऑपरेटिंग तापमान: -20°C - 55°C @ 50% RH
भंडारण तापमान: -20°C - 60°C @ 20% - 85% RH
IP सुरक्षा रेटिंग: IP30 @ उचित स्थापना
झुकने की त्रिज्या (Bending Radius): 48 mm @ डायनेमिक फ्लेक्सिंग
मेटिंग ड्यूरेबिलिटी: 20,000 चक्र @ मानक प्र (Standard Insertion)
सिस्टम एकीकरण और हार्डवेयर सेटअप
HIKROBOT MV-LW-005-1-B19 की भौतिक स्थापना के लिए 19M-2A लिंकिंग कनेक्टर्स पर यांत्रिक तनाव को रोकने के लिए औद्योगिक रूटिंग मानकों का कड़ाई से पालन करना आवश्यक है। तकनीशियनों को निर्दिष्ट केबल ट्रे या एल्यूमीनियम प्रोफाइल का उपयोग करके केबल को सुरक्षित करना चाहिए, जिससे निरंतर मशीन फ्लेक्सिंग के दौरान आंतरिक तांबे के कंडक्टर की थकान को रोकने के लिए न्यूनतम 48 mm झुकने की त्रिज्या सुनिश्चित हो सके। खींचने वाले बलों को अवशोषित करने और उच्च-कंपन वातावरण में समय से पहले विफलता से टर्मिनल सोल्डर जोड़ों की रक्षा के लिए प्रत्येक कनेक्टर इंटरफ़ेस के 100 mm के भीतर स्ट्रेन रिलीफ क्लैंप स्थापित किए जाने चाहिए।
इलेक्ट्रिकल एकीकरण के लिए विद्युत चुम्बकीय युग्मन को समाप्त करने के लिए कम-वोल्टेज लाइटनिंग एक्सटेंशन लाइनों और हाई-वोल्टेज पावर कंडुइट्स के बीच उचित अलगाव की आवश्यकता होती है। इंस्टॉलर्स को वेरिएबल फ़्रीक्वेंसी ड्राइव और हाई-करंट इंडक्टिव लोड से दूर परिरक्षित हार्नेस को रूट करना चाहिए, जबकि यह सुनिश्चित करना चाहिए कि उच्च-आवृत्ति शोर को निकालने के लिए केबल शील्ड को कंट्रोलर चेसिस पर सही ढंग से ग्राउंड किया गया है। 24 VDC पावर रेल में शून्य ओपन-सर्कल फॉल्ट या आकस्मिक पिन रिवर्सल की पुष्टि करने के लिए सिस्टम पावर-अप से पहले डिजिटल मल्टीमीटर का उपयोग करके पिनआउट निरंतरता का सत्यापन करने की सिफारिश की जाती है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
कठोर विनिर्माण वातावरण के भीतर संचालन के लिए असाधारण थर्मल और यांत्रिक सहनशक्ति की आवश्यकता होती है, जिसे यह केबल अपने मजबूत TPU बाहरी जैकेट फॉर्मूलेशन के माध्यम से प्रदान करता है। असेंबली को -20°C से 55°C तक के परिवेश के तापमान में निरंतर संचालन के लिए रेट किया गया है, जो आंतरायिक तेल धुंध, हल्के रासायनिक जोखिम और कारखाने के फर्श पर पराबैंगनी विकिरण के कारण होने वाले क्षरण का प्रतिरोध करती है। जब सही ढंग से स्थापित किया जाता है, तो कनेक्शन गतिशील आंदोलनों के दौरान संरचनात्मक अखंडता बनाए रखते हुए कण संचय से आंतरिक संपर्क बिंदुओं को ढालते हुए IP30 सुरक्षा रेटिंग प्राप्त करता है।
निवारक रखरखाव प्रोटोकॉल में घर्षण, क्रैकिंग, या चलती मशीन के पुर्जों के कारण होने वाले पिंचिंग के संकेतों के लिए बाहरी म्यान के त्रैमासिक दृश्य निरीक्षण शामिल होने चाहिए। तकनीशियनों को यह सत्यापित करना चाहिए कि आंतरायिक संपर्क प्रतिरोध को रोकने के लिए 19M-2A लिंकिंग रिंग मजबूती से कसकर बनी हुई हैं जो स्ट्रोक सिंक्रनाइज़ेशन त्रुटियों को ट्रिगर कर सकती हैं। उच्च श्रेणी के तांबे के मिश्र धातुओं और सटीक मोल्डिंग के साथ निर्मित, केबल मानक औद्योगिक ऑपरेटिंग चक्रों के तहत 50,000 घंटे से अधिक की अपेक्षित मीन टाइम बिटवीन फेलर्स (MTBF) का समर्थन करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही रोशनी सहायक उपकरण चुनने में मशीन विजन कंट्रोलर और लक्षित निरीक्षण क्षेत्र के बीच सटीक स्थानिक लेआउट का मूल्यांकन करना शामिल है। जबकि MV-LW-005-1-B19 की 5 m लंबाई मध्यम-श्रेणी के कैबिनेट-से-कैमरा कॉन्फ़िगरेशन के अनुकूल है, विस्तारित पहुंच की आवश्यकता वाले अनुप्रयोग 15 m स्पैन के लिए MV-LW-015-1-B19 जैसे वैकल्पिक वेरिएंट का उपयोग कर सकते हैं। सिस्टम डिजाइनरों को यह सुनिश्चित करने के लिए विस्तारित रन में कुल वोल्टेज ड्रॉप की गणना करनी चाहिए कि एलईडी लाइटनिंग तीव्रता हाई-स्पीड इमेज अधिग्रहण के लिए आवश्यक सीमा के भीतर बनी रहे।
जब कारखाने की आपूर्ति श्रृंखलाओं को अप्रत्याशित OEM आवंटन में देरी का सामना करना पड़ता है, तो Beijing Zhongping Technology (北京众平科技股份有限公司) निर्बाध उत्पादन शेड्यूल बनाए रखने के लिए व्यापक क्रॉस-रेफरेंस चयन और प्रत्यक्ष इन्वेंट्री प्रतिस्थापन सहायता प्रदान करती है। उनकी तकनीकी इंजीनियरिंग टीम सिस्टम रिडिज़ाइन की आवश्यकता के बिना स्थानीय स्टॉक से पूरी तरह से संगत वैकल्पिक केबल की आपूर्ति के लिए इलेक्ट्रिकल पिनआउट, करंट रेटिंग और मैकेनिकल इंटरफ़ेस आयामों का मूल्यांकन करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस केबल के लिए मानक स्टॉक उपलब्धता और डिलीवरी समयरेखा क्या है?
Beijing Zhongping Technology (北京众平科技股份有限公司) अप्रत्याशित कारखाने के डाउनटाइम को कम करने के लिए तेजी से उसी दिन या अगले दिन प्रेषण की अनुमति देते हुए इस मॉडल के लिए सक्रिय क्षेत्रीय इन्वेंट्री बनाए रखती है।
2. इस औद्योगिक घटक पर कौन सी वारंटी कवरेज और रिटर्न पॉलिसी लागू होती है?
यह इकाई व्यापक 12 महीने की विनिर्माण वारंटी द्वारा समर्थित है, जो शिपमेंट से पहले गुणवत्ता सत्यापन और Beijing Zhongping Technology (北京众平科技股份有限公司) द्वारा नियंत्रित सुव्यवस्थित स्थानीय RMA प्रसंस्करण द्वारा समर्थित है।
3. आंतरिक कंडक्टरों द्वारा समर्थित अधिकतम वोल्टेज और करंट रेटिंग क्या है?
वायरिंग हार्नेस को 24 VDC के नाममात्र परिचालन वोल्टेज पर 3.0 A तक के निरंतर करंट के लिए रेट किया गया है।
4. क्या केबल को विद्युत शोर का मुकाबला करने के लिए विशिष्ट शील्डिंग या ग्राउंडिंग की आवश्यकता होती है?
हाँ, पड़ोसी सर्वो मोटर्स से विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए एकीकृत लट में ढाल (braided shield) को मशीन नियंत्रण कैबिनेट ग्राउंड लग पर सुरक्षित रूप से समाप्त किया जाना चाहिए।
5. औद्योगिक बाड़ों में स्थापित होने पर आधिकारिक IP सुरक्षा रेटिंग क्या है?
जब कनेक्टर पूरी तरह से मेटेड होते हैं और साफ, नियंत्रित मशीन विजन वातावरण में सुरक्षित होते हैं, तो असेंबली IP30 सुरक्षा रेटिंग प्राप्त करती है।
6. निर्दिष्ट भंडारण और ऑपरेटिंग तापमान सीमाएं क्या हैं?
केबल -20°C और 55°C के बीच मज़बूती से काम करती है, और -20°C से 60°C तक के वातावरण में सुरक्षित रूप से संग्रहीत की जा सकती है।
7. लंबे परिचालन जीवन को सुनिश्चित करने के लिए किन निवारक रखरखाव चरणों की आवश्यकता होती है?
यांत्रिक टूट-फूट के लिए समय-समय पर बाहरी TPU जैकेट का निरीक्षण करें, और सिग्नल के रुक-रुक कर होने से रोकने के लिए सत्यापित करें कि 19M-2A थ्रेडेड लिंकिंग रिंग टाइट हैं।
8. क्या इस केबल को अन्य लंबाई वेरिएंट या स्प्लिटर एक्सेसरीज़ के साथ एकीकृत किया जा सकता है?
इसे एक समर्पित सिंगल एक्सटेंशन लिंक के रूप में डिज़ाइन किया गया है; मिलान प्रतिबाधा रेटिंग के बिना गैर-मानक स्प्लिटर को मिलाने से वोल्टेज ड्रॉप और अस्थिर स्ट्रोक प्रदर्शन हो सकता है।
