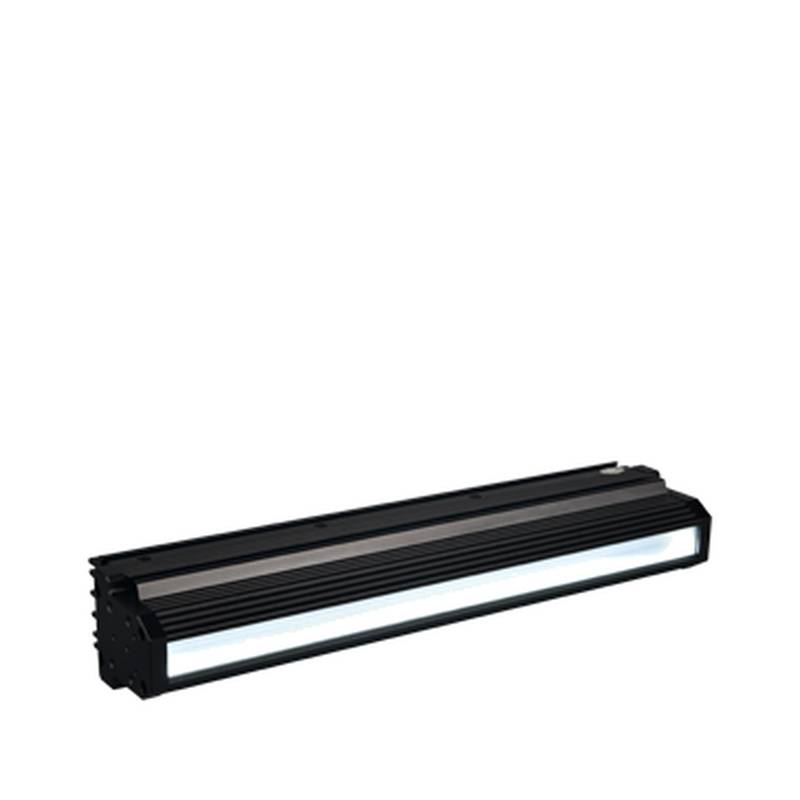

आधुनिक मशीन विजन प्रणालियों को गति धुंधलापन को खत्म करने और उच्च लाइन दरों पर उप-मिलीमीटर दोष का पता लगाने को सुनिश्चित करने के लिए एक समान, उच्च-तीव्रता वाले प्रकाश की आवश्यकता होती है। HIKROBOT MV-LTFS-100-W मशीन विजन बार लाइट और लाइन स्कैन लाइट उच्च-गति वेब निरीक्षण के लिए असाधारण चमक और सटीक ऑप्टिकल वितरण प्रदान करती है। बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) इस उन्नत प्रकाश समाधान के लिए विश्वसनीय स्थानीय इन्वेंट्री और तेज डिलीवरी सुनिश्चित करती है।
औद्योगिक निरीक्षण वातावरण अक्सर असमान प्रकाश व्यवस्था, परावर्तक सतहों पर कम कंट्रास्ट, और निरंतर बहु-शिफ्ट संचालन के दौरान थर्मल बहाव के कारण होने वाली गंभीर बाधाओं से पीड़ित होते हैं। इन चुनौतियों से पार पाने के लिए, HIKROBOT MV-LTFS-100-W में उन्नत उच्च-घनत्व एलईडी सरणियाँ शामिल हैं जिन्हें उच्च-गति CMOS सेंसर और लाइन स्कैन कैमरों के लिए अनुकूलित केंद्रित, झिलमिलाहट-मुक्त प्रकाश उत्सर्जित करने के लिए इंजीनियर किया गया है। लक्ष्य सामग्री पर लंबवत या नियंत्रित कोणों पर उच्च-तीव्रता वाले प्रकाश को प्रोजेक्ट करके, यह उपकरण सिग्नल-टू-शोर अनुपात को अधिकतम करता है और स्टील, कांच और वस्त्र जैसे चलती वेबों पर सूक्ष्म-भंग, सतह के खरोंच, या आयामी विचलन को प्रकट करता है। उचित थर्मल प्रबंधन और स्थिर इलेक्ट्रॉनिक ड्राइविंग सर्किट विस्तारित परिचालन चक्रों में चमकदार क्षय को रोकते हैं, पूरे दृश्य क्षेत्र में सुसंगत ग्रेस्केल मूल्यों को बनाए रखते हैं।
तकनीकी विनिर्देश
प्रकाश का प्रकार: बार लाइट और लाइन स्कैन लाइट @ मानक संचालन स्थिति
रोशनी का रंग: सफेद @ 6,000 K
उत्सर्जक प्रकार: उच्च-घनत्व SMD LED @ अधिकतम ड्राइव करंट
इनपुट वोल्टेज: 24 VDC ± 10% @ रेटेड लोड
बिजली की खपत: 18.5 W @ 24 VDC
नियंत्रण इंटरफ़ेस: ट्रिगर / निरंतर मोड स्विच करने योग्य @ बाहरी सिग्नल
प्रतिक्रिया समय: 15.0 µs @ बढ़ती हुई एज
रोशनी की तीव्रता: 45,000 lx @ 100 मिमी कार्य दूरी
कूलिंग विधि: निष्क्रिय संवहन @ परिवेश का तापमान 25°C
ऑपरेटिंग तापमान सीमा: 0°C - 50°C @ 20% - 80% RH
भंडारण तापमान सीमा: -20°C - 60°C @ 10% - 95% RH
IP सुरक्षा रेटिंग: IP54 @ गैसकेट के साथ स्थापित
बॉडी सामग्री: एनोडाइज्ड एल्यूमीनियम मिश्र धातु @ संरचनात्मक आवास
आयाम: 100.0 x 45.0 x 30.0 मिमी @ समग्र चेसिस
वजन: 320.0 g @ केबल के बिना
केबल की लंबाई: 2.0 मीटर फ्लाइंग लीड्स @ परिरक्षित कॉन्फ़िगरेशन
MTBF: 50,000 घंटे @ 25°C निरंतर संचालन
अनुपालन: CE, RoHS, FCC @ अंतर्राष्ट्रीय मानक
सिस्टम एकीकरण और हार्डवेयर सेटअप
HIKROBOT MV-LTFS-100-W के यांत्रिक एकीकरण के लिए पीछे और किनारे के एक्सट्रूज़न चैनलों पर स्थित नामित थ्रेडेड M4 माउंटिंग छेदों का उपयोग करके औद्योगिक मशीन फ्रेम पर सुरक्षित माउंटिंग की आवश्यकता होती है। इंस्टॉलरों को भारी मशीनरी अनुनाद से एल्यूमीनियम आवास को अलग करने के लिए कंपन-नम करने वाले वाशर का उपयोग करना चाहिए, जो लंबे समय तक परिचालन चक्रों पर स्थिर ऑप्टिकल संरेखण सुनिश्चित करता है। इकाई में फ्लाइंग लीड्स के साथ समाप्त एक एकीकृत बहु-कोर परिरक्षित केबल है, जिसके लिए टर्मिनल ब्लॉक कनेक्शन के लिए कंडक्टर और समग्र लट ढाल को उजागर करने के लिए उचित स्ट्रिपिंग की आवश्यकता होती है.
विद्युत स्थापना के लिए विद्युत चुम्बकीय हस्तक्षेप युग्मन को रोकने के लिए उच्च-वोल्टेज मोटर ड्राइव और चर आवृत्ति ड्राइव से दूर 24 VDC बिजली आपूर्ति लाइनों के सावधानीपूर्वक मार्ग की आवश्यकता होती है। समर्पित ट्रिगर सिग्नल तार को मुड़-युग्म परिरक्षित केबल का उपयोग करके मशीन विजन नियंत्रक या PLC आउटपुट से जोड़ा जाना चाहिए, जिसमें ग्राउंड लूप को खत्म करने के लिए नियंत्रण कैबिनेट के अंत में कड़ाई से ग्राउंड किया गया हो। इंस्टॉलरों को गतिशील गैन्ट्री आंदोलनों के दौरान झुकने वाली थकान से आंतरिक मिलाप जोड़ों की रक्षा के लिए केबल निकास बिंदु के पास यांत्रिक तनाव राहत क्लंप संलग्न करना चाहिए।
विश्वसनीयता और पर्यावरण स्थायित्व
इकाई को 0°C से 50°C तक के परिवेश के तापमान में संचालन के लिए रेट किया गया है और यह आंतरिक संघनन के बिना 80% तक सापेक्ष आर्द्रता के स्तर को संभालती है। इसका एनोडाइज्ड एल्यूमीनियम संलग्नक एक प्रभावी निष्क्रिय हीटसिंक के रूप में कार्य करता है, जो चमकदार स्थिरता बनाए रखने के लिए एलईडी जंक्शन बिंदुओं से थर्मल ऊर्जा को कुशलता से दूर फैलाता है। एक IP54 सुरक्षा रेटिंग आंतरिक ऑप्टिकल घटकों को हवा में उड़ने वाली धूल, तेल की धुंध और कारखाने के फर्श के विशिष्ट मामूली छीटों से बचाती है, हालांकि कठोर वाशडाउन वातावरण के लिए अतिरिक्त बाहरी कफन की सिफारिश की जाती है।
निवारक रखरखाव के लिए हर 3 महीने में अनुसूची निरीक्षण की आवश्यकता होती है, जिसमें संचित अवशेषों को हटाने के लिए ऑप्टिकल-ग्रेड आइसोप्रोपिल अल्कोहल और लिंट-फ्री माइक्रोफाइबर कपड़े का उपयोग करके सुरक्षात्मक कांच की खिड़की की सफाई शामिल है। तकनीशियनों को सभी माउंटिंग ब्रैकेट की यांत्रिक जकड़न को सत्यापित करना चाहिए और घर्षण या रासायनिक क्षरण के संकेतों के लिए केबल जैकेट का निरीक्षण करना चाहिए। सामान्य कारखाने संचालन स्थितियों के तहत, आंतरिक एलईडी उत्सर्जक 50,000 घंटे का अनुमानित विफलताओं के बीच का औसत समय प्रदान करते हैं.
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही प्रकाश मॉडल का चयन लक्ष्य सामग्री की सतह की परावर्तनशीलता, लाइन गति और प्रकाश उत्सर्जक और निरीक्षण तल के बीच आवश्यक काम करने की दूरी पर बहुत अधिक निर्भर करता है। उच्च-चमक वाली धातु की सतहों के लिए, इंजीनियरों को पिक्सेल संतृप्ति से बचने के लिए काम करने की दूरी को संतुलित करना चाहिए और यह सुनिश्चित करना चाहिए कि पर्याप्त फोटॉन घनत्व लाइन स्कैन सेंसर तक पहुंचे। जब अनुप्रयोगों को व्यापक कवरेज क्षेत्रों की मांग होती है, तो विस्तारित लंबाई या विभिन्न तरंग दैर्ध्य आउटपुट (जैसे लाल या नीले रंग) के साथ MV-LTFS श्रृंखला वेरिएंट जैसे वैकल्पिक मॉडल विशिष्ट सामग्री कंट्रास्ट विशेषताओं को बढ़ाने के लिए चुने जा सकते हैं।
जब मूल उपकरण निर्माता विशेष मशीन विजन घटकों के लिए अप्रत्याशित आपूर्ति श्रृंखला में देरी या लंबे लीड समय का सामना करते हैं, तो बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) वैकल्पिक संगत प्रकाश समाधानों के लिए तकनीकी सहायता और स्थानीय इन्वेंट्री पहुंच प्रदान करती है। एप्लिकेशन इंजीनियरिंग टीम महंगे सिस्टम रीडिजाइन की आवश्यकता के बिना मौजूदा एकीकरण पदचिह्नों से मेल खाने वाले ड्रॉप-इन प्रतिस्थापन की सिफारिश करने के लिए ऑप्टिकल मापदंडों, भौतिक आयामों और विद्युत ट्रिगर आवश्यकताओं का विश्लेषण करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस प्रकाश इकाई के लिए वर्तमान स्थानीय स्टॉक उपलब्धता और डिलीवरी लीड समय क्या है?
बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) तत्काल उत्पादन लाइन एकीकरण का समर्थन करने के लिए इस मॉडल के लिए सक्रिय क्षेत्रीय बफर स्टॉक बनाए रखती है, जो आम तौर पर प्रमुख औद्योगिक क्षेत्रों में एक ही दिन के प्रेषण और तेजी से पारगमन समय को सक्षम करती है।
2. इस उत्पाद पर कौन सी वारंटी कवरेज और RMA समर्थन प्रक्रियाएं लागू होती हैं?
यह इकाई सामग्री और कारीगरी दोषों को कवर करने वाली मानक 12 महीने की निर्माता वारंटी द्वारा समर्थित है, जिसमें स्थानीय तकनीकी सत्यापन और त्वरित रिटर्न-प्रोसेसिंग सेवाएं सीधे बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) के माध्यम से संभाली जाती हैं।
3. सख्त बिजली आपूर्ति वोल्टेज आवश्यकताएं और विद्युत सुरक्षा विशेषताएं क्या हैं?
यह उपकरण ± 10% की स्वीकार्य सहनशीलता के साथ विनियमित 24 VDC बिजली आपूर्ति पर संचालित होता है, जिसमें आंतरिक रिवर्स ध्रुवीयता सुरक्षा और क्षणिक वोल्टेज दमन सर्किट की विशेषता होती है।
4. उच्च-गति लाइन स्कैन कैमरा एक्सपोजर के साथ ट्रिगर सिग्नल को कैसे सिंक्रनाइज़ किया जाता है?
प्रकाश स्ट्रोब प्रकाश देने के लिए कैमरा लाइन एकीकरण अवधि के साथ पल्स चौड़ाई मॉड्यूलेशन को सिंक्रनाइज़ करने वाले बाहरी TTL-संगत ट्रिगर इनपुट सिग्नल को स्वीकार करता है।
5. निरंतर अधिकतम-तीव्रता संचालन के दौरान ज़्यादा गरम होने से कौन से उपाय रोकते हैं?
प्राकृतिक संवहन के माध्यम से उच्च-चालकता वाले एनोडाइज्ड एल्यूमीनियम आवास के माध्यम से थर्मल ऊर्जा को नष्ट किया जाता है, बशर्ते कि परिवेश का तापमान निर्दिष्ट सीमा के भीतर रहे और हीटसिंक पंखों के चारों ओर मुफ्त वायु प्रवाह बनाए रखा जाए।
6. स्थापना के दौरान किस यांत्रिक निकासी और बढ़ते सहिष्णुता को बनाए रखा जाना चाहिए?
इंस्टालरों को एयरफ्लो के लिए आवास की परिधि के चारों ओर 20 मिमी की न्यूनतम निकासी सुनिश्चित करनी चाहिए और संरचनात्मक विरूपण को रोकने के लिए निर्दिष्ट सीमाओं के लिए टोक़ वाले मानक M4 फास्टनर का उपयोग करना चाहिए।
7. इष्टतम ऑप्टिकल आउटपुट बनाए रखने के लिए अनुशंसित सफाई प्रोटोकॉल क्या है?
नियमित रखरखाव में धूल की फिल्मों या तेल के धब्बों को खत्म करने के लिए ऑप्टिकल-ग्रेड सफाई विलायक से moistened गैर-अपघर्षक माइक्रो-फाइबर कपड़े से सुरक्षात्मक कांच की खिड़की को प पोंछना शामिल है।
8. क्या यह प्रकाश तीसरे पक्ष के मशीन विजन नियंत्रकों और सॉफ्टवेयर प्लेटफार्मों के साथ एकीकृत हो सकता है?
यह इकाई मालिकाना प्रोटोकॉल कन्वर्टर्स की आवश्यकता के बिना मानक 24 VDC डिजिटल I/O लाइनों के माध्यम से मानक औद्योगिक नियंत्रकों और प्रोग्रामेबल लॉजिक नियंत्रकों के साथ मूल रूप से इंटरफेस करती है।
