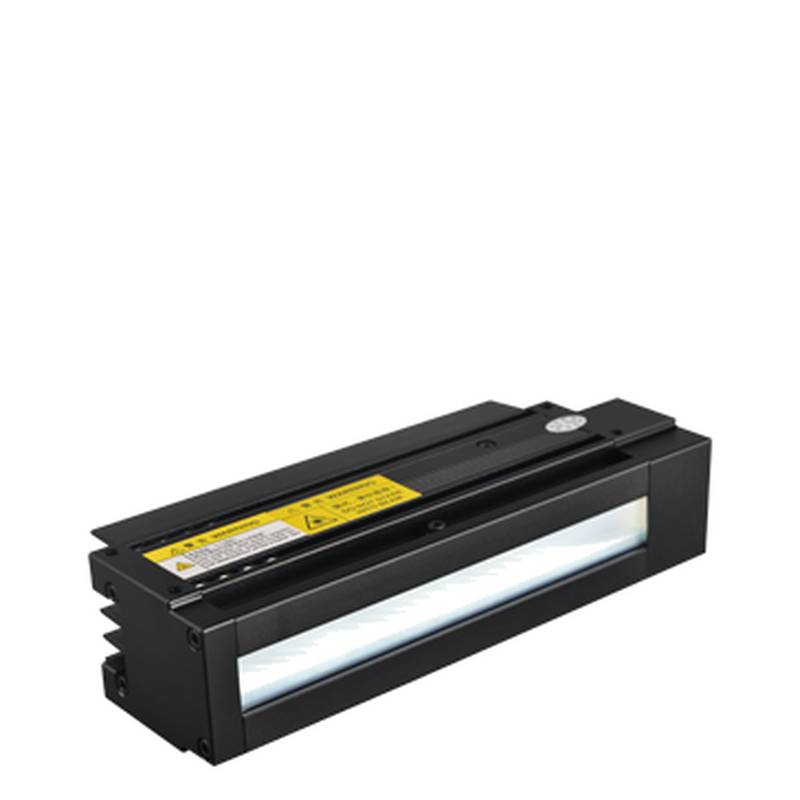

HIKROBOT MV-LTDS-150-W हाई ब्राइटनेस व्हाइट इंडस्ट्रियल लीनियर लाइट

HIKROBOT MV-LTDS-150-W औद्योगिक रैखिक प्रकाश तेज गति वाली मशीन विजन और सतह निरीक्षण कार्यों के लिए तैयार की गई तीव्र सफेद रोशनी प्रदान करता है। लाइन-स्कैन अनुप्रयोगों में गति धुंधलापन को दूर करने के लिए इंजीनियर किया गया, यह सफेद रैखिक प्रकाश तेज गति वाली उत्पादन लाइनों में इष्टतम कंट्रास्ट और एक समान फोटॉन वितरण सुनिश्चित करता है।

औद्योगिक मशीन विजन परिनियोजन में उच्च गति वाली वेब सामग्री या परावर्तक धातु की सतहों का निरीक्षण करते समय अक्सर गंभीर बैंडविड्थ बाधाओं और रोशनी की विसंगतियों का सामना करना पड़ता है। उच्च लाइन दरों पर अपर्याप्त फोटॉन घनत्व अक्सर इंजीनियरों को कैमरा गेन बढ़ाने के लिए मजबूर करता है, जो हानिकारक सेंसर शोर का परिचय देता है और दोष पहचान सटीकता को कम करता है। HIKROBOT MV-LTDS-150-W एक उन्नत ऑप्टिकल संघनन संरचना के माध्यम से केंद्रित फोटॉन ऊर्जा प्रदान करके इस चुनौती को हल करता है। 6000 K से 7000 K के स्थिर रंग तापमान पर काम करते हुए, यह इकाई वैश्विक शटर और हाई-स्पीड 10GigE इंटरफेस का उपयोग करने वाले CMOS सेंसर पर सिग्नल-टू-शोर अनुपात को अधिकतम करने के लिए डिज़ाइन की गई उच्च-चमक वाली सफेद रोशनी उत्सर्जित करती है। इसकी मजबूत थर्मल और विद्युत वास्तुकला निरंतर बहु-शिफ्ट निर्माण चक्रों के दौरान स्थिर फोटोमेट्रिक आउटपुट सुनिश्चित करती है, जिससे फ्रेम ड्रॉप और ल्यूमिनेंस बहाव को रोका जा सकता है।

तकनीकी विनिर्देश

Model Name: MV-LTDS-150-W @ Standard Operation

Illumination Color: White @ 6000 K - 7000 K

Power Consumption: 23.0 W @ 24 VDC

Luminous Emitting Area: 150 mm x 17 mm

Physical Dimensions: 188 mm x 45 mm x 71 mm

Electrical Connector: 20M-4J Interface Type

Power Cable Length: 500 mm

LED Row Count: 1 Row

Operating Temperature Range: 0°C - 40°C

Storage Temperature Range: -20°C - 60°C

Operating Humidity Range: 20% - 85% RH (Non-Condensing)

सिस्टम एकीकरण और हार्डवेयर सेटअप

MV-LTDS-150-W की यांत्रिक माउंटिंग के लिए एक्सट्रूडेड एल्युमीनियम चेसिस में अंतर्निहित एकीकृत बहु-तरफा नट स्लॉट का उपयोग करना आवश्यक है, जो विभिन्न गैन्ट्री डिज़ाइन में लचीले ब्रैकेट ओरिएंटेशन की अनुमति देता है। स्वचालित विधानसभा कोशिकाओं में अंतर्निहित उच्च-आवृत्ति यांत्रिक कंपन का सामना करने के लिए इंजीनियरों को निर्दिष्ट सीमाओं तक टोर्क किए गए समर्पित मीट्रिक फास्टनरों का उपयोग करके इकाई को सुरक्षित करना चाहिए। विद्युत कनेक्शन मालिकाना 20M-4J इंटरफ़ेस प्रकार के माध्यम से स्थापित किया जाता है, जो 500 mm फ्लाइंग लीड को सीधे औद्योगिक निरंतर-वल्टेज LED नियंत्रक से जोड़ता है। नियंत्रक चैनल और लुमिनेयर इनपुट के बीच उचित पिनआउट सत्यापन रिवर्स-पोलैरिटी दोषों को रोकता है और आंतरिक सॉलिड-स्टेट डायोड सरणियों को ओवरकरंट ट्रांसिएंट्स से बचाता है।

कंट्रोल कैबिनेट लेआउट और केबलिंग प्रथाएं पड़ोसी सर्वो ड्राइव और उच्च-आवृत्ति इनवर्टर से विद्युत चुम्बकीय हस्तक्षेप के खिलाफ समग्र प्रणाली प्रतिरक्षा को तय करती हैं। सभी डीसी पावर डिलीवरी के लिए परिरक्षित मुड़-जोड़ी (shielded twisted-pair) केबलों को तैनात किया जाना चाहिए, यह सुनिश्चित करते हुए कि लट में ढाल 360-डिग्री ईएमसी केबल ग्रंथि के माध्यम से नियंत्रण कैबिनेट के धातु संलग्नक से संपर्क करती है। मशीन की गति के दौरान गतिशील खींचने वाले बलों से 20M-4J इंटरफ़ेस को अलग करने के लिए इंस्टॉलरों को टर्मिनल ब्लॉकों के पास यांत्रिक तनाव राहत ब्रैकेट को शामिल करना चाहिए। ग्राउंड लूप को खत्म करने और उच्च-आवृत्ति कॉमन-मोड शोर को ट्रिगर सिंक्रनाइज़ेशन सिग्नल को दूषित करने से रोकने के लिए लाइटिंग चेसिस, मशीन फ्रेम और केंद्रीकृत अर्थ बसबार के बीच ग्राउंडिंग निरंतरता को सख्ती से बनाए रखा जाना चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व

यह इकाई अपने भारी-भरकम आवास प्रोफ़ाइल के माध्यम से कुशल निष्क्रिय थर्मल चालन द्वारा समर्थित 0°C - 40°C के वाणिज्यिक तापमान लिफाफे के भीतर मज़बूती से काम करती है। भंडारण की सीमाएं -20°C - 60°C तक फैली हुई हैं, जो पारगमन के दौरान गर्म न किए गए गोदाम वातावरण को समायोजित करती हैं। गैर-संक्षेपण स्थितियों के तहत सापेक्ष आर्द्रता सहिष्णुता 20% - 85% RH तक होती है, जो इसे मानक कारखाने स्वचालन फर्श के लिए उपयुक्त बनाती है, जबकि वॉशडाउन ज़ोन में तैनात होने पर बाड़े की सुरक्षा की आवश्यकता होती है। घनी आवास संरचना बाहरी हिस्से के घुसपैठ को रोकती है, समय से पहले थर्मल क्षरण के खिलाफ आंतरिक एलईडी जंक्शनों की रक्षा करती है.

निवारक रखरखाव प्रोटोकॉल फोटोमेट्रिक प्रदर्शन को संरक्षित करने के लिए ऑप्टिकल खिड़की और सक्रिय प्रकाश उत्सर्जक सतह के अनुसूचित निरीक्षण का आदेश देते हैं। तकनीशियनों को हवाई धूल, तेल धुंध, या सूक्ष्म अवशेषों को हटाने के लिए ऑप्टिकल-ग्रेड आइसोप्रोपिल अल्कोहल के साथ सिक्त एक एंटीस्टेटिक माइक्रोफाइबर कपड़े का उपयोग करके पारदर्शी विसारक को धीरे से प पोंछना चाहिए जो प्रकाश आउटपुट को बिखेरता है। नियमित निरीक्षणों को 500 मिमी आपूर्ति केबल की संरचनात्मक अखंडता को भी सत्यापित करना होगा, 20M-4J कनेक्टर पर इन्सुलेशन चफिंग या पिन जकड़न की जाँच करनी होगी। रेटेड विद्युत सीमाओं के भीतर अच्छी तरह से काम करने से निरंतर सेवा के 50,000 घंटे से अधिक की विफलता के बीच अनुमानित औसत समय प्राप्त होता है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

सही औद्योगिक रैखिक प्रकाश के चयन के लिए कामकाजी दूरी, दृष्टि के क्षेत्र और लक्ष्य सामग्री के अवशोषण गुणांक के सापेक्ष आवश्यक लक्स स्तरों की सटीक गणना की आवश्यकता होती है। MV-LTDS-150-W संकीर्ण-प्रोफ़ाइल निरीक्षण क्षेत्रों के लिए अनुकूलित है जिसके लिए 150 मिमी सक्रिय रोशनी लंबाई की आवश्यकता होती है। इस पदचिह्न से अधिक व्यापक वेब निरीक्षण अनुप्रयोगों के लिए, इंजीनियरों को एक ही उत्पाद परिवार के भीतर बड़े संस्करण मॉडल, जैसे MV-LTDS-300-W या बहु-मीटर चौड़ी सामग्री वेब के लिए डिज़ाइन किए गए विस्तारित संस्करणों तक स्केल करना चाहिए। इसके विपरीत, छोटे कॉम्पैक्ट इकाइयां स्थानीयकृत घटक निरीक्षण कार्यों की सेवा करती हैं जहां अंतरिक्ष की कमी मानक जुड़नार को रोकती है।

जब आपूर्ति श्रृंखला व्यवधान परियोजना की समय सीमा को खतरे में डालते हैं, तो Beijing Zhongping Technology विदेशी पारगमन देरी को खत्म करने के लिए मूल HIKROBOT मशीन विजन घटकों की एक व्यापक स्थानीय सूची बनाए रखती है। Beijing Zhongping Technology की तकनीकी टीम स्टॉक से संगत वैकल्पिक मॉडल को तैनात करने के लिए ऑप्टिकल ज्यामिति, विद्युत वर्तमान ड्रा, और कनेक्टर पिनआउट पर कठोर क्रॉस-रेफरेंस विश्लेषण करती है, जो ऑप्टिकल रीडिज़ाइन की आवश्यकता के बिना सहज ड्रॉप-इन प्रतिस्थापन सुनिश्चित करती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. What is the current local stock status and typical delivery lead time for this model?

Beijing Zhongping Technology इस इकाई के सक्रिय क्षेत्रीय भंडार को बनाए रखती है, जिससे विदेशी शिपिंग बाधाओं को दरकिनार करने के लिए तत्काल आदेशों के लिए उसी दिन प्रेषण की अनुमति मिलती है।

2. What warranty coverage and RMA return procedures apply to this industrial light source?

प्रत्येक इकाई को Beijing Zhongping Technology द्वारा समर्थित मानक 12-महीने के निर्माता वारंटी द्वारा समर्थित किया जाता है, जिसमें स्थानीय नैदानिक सहायता और त्वरित हार्डवेयर प्रतिस्थापन प्रक्रियाएं शामिल हैं।

3. What are the exact input voltage and power consumption specifications for operation?

यह इकाई 23.0 W की कुल बिजली खपत रेटिंग के साथ एक स्थिर 24 VDC आपूर्ति पर काम करती है।

4. What type of electrical connector and cable configuration does the device utilize?

यह सीधे बाहरी एलईडी नियंत्रक की ओर ले जाने वाली 500 मिमी एकीकृत बिजली केबल से जुड़े एक विशेष 20M-4J इंटरफ़ेस प्रकार पर निर्भर करता है।

5. What are the specified operating temperature and humidity limits for industrial deployment?

यह उपकरण 0°C - 40°C की परिवेश तापमान सीमा के भीतर कुशलता से कार्य करता है और गैर-संक्षेपण स्थितियों के तहत 20% - 85% RH के बीच सापेक्ष आर्द्रता स्तर को संभालता है।

6. What mechanical dimensions and active emitting area characteristics define this hardware?

भौतिक आवास 188 mm x 45 mm x 71 mm को मापता है, जिसमें 150 mm x 17 mm मापने वाली एक समर्पित रैखिक सक्रिय उत्सर्जन खिड़की होती है।

7. What cleaning procedures are recommended to maintain optical transmission efficiency?

रखरखाव कर्मियों को विसारक प्लेट को खरोंचे बिना सतह की धूल और तेल के निर्माण को खत्म करने के लिए अनुमोदित विलायक सूत्रों के साथ सूखे, लिंट-मुक्त माइक्रोफाइबर प्रकाशिकी सफाई उपकरणों का उपयोग करना चाहिए।

8. Is specialized software SDK integration required to control illumination intensity?

फोटोमेट्रिक तीव्रता को सॉफ्टवेयर-स्तरीय डिवाइस ड्राइवर कमांड के बजाय संगत निरंतर-वोल्टेज एलईडी मशीन विजन नियंत्रकों के माध्यम से सीधे प्रबंधित किया जाता है।
