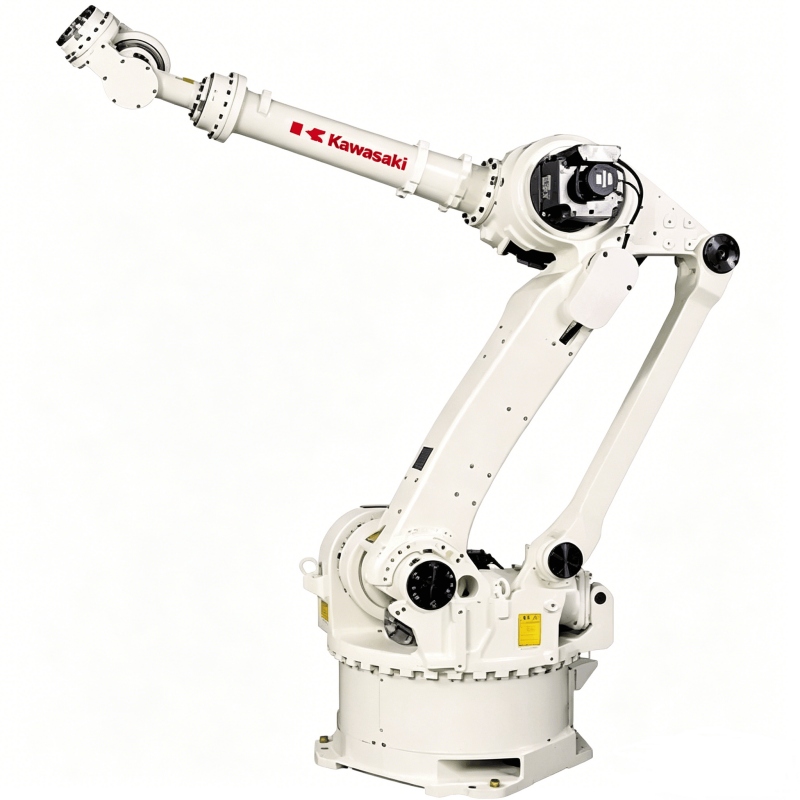

कावासाकी ZX165U 7-एक्सिस हेवी-ड्यूटी आर्टिक्यूलेटेड रोबोट औद्योगिक रोबोटों के लिए 165kg पेलोड 2651 मिमी पहुंच

कावासाकी ZX165U एक 6-अक्षीय औद्योगिक रोबोट और 165 किलोग्राम पेलोड और 2,651 मिमी क्षैतिज पहुंच के साथ भारी-शुल्क रोबोट स्पॉट वेल्डिंग, सामग

6-एक्सिस हेवी-ड्यूटी औद्योगिक रोबोट क्या है?

एक 6-अक्ष भारी-शुल्क औद्योगिक रोबोट छह डिग्री की स्वतंत्रता (घूर्णन जोड़ों जेटी 1 से जेटी 6) के साथ एक स्पष्ट रोबोटिक हाथ है, जो जटि इस श्रेणी में आमतौर पर मानक-शुल्क और भारी-शुल्क संस्करण शामिल हैं जिन्हें पेलोड क्षमता, पहुंच और पर्यावरण संरक्षण रेटिंग द् कावासाकी ZX165U भारी-शुल्क खंड में आता है, जिसमें ऑटोमोटिव उत्पादन लाइनों, फाउंड्रियों और रसद केंद्रों सहित मांग वाले औद्योगिक वातावरण के लिए अन

मुख्य विनिर्देश

स्वतंत्रता की डिग्री (अक्ष): 6

अधिकतम पेलोड (किलो): 165

क्षैतिज पहुंच (मिमी): 2,651

ऊर्ध्वाधर पहुंच (मिमी): 3,415

स्थिति पुनरावृत्ति (मिमी): ± 0.3 (आईएसओ 9283 के अनुरूप)

अधिकतम। रैखिक गति (मिमी / एस): 2,500

मोशन रेंज (°):

जेटी 1 (आर्म रोटेशन): ± 180

जेटी 2 (आर्म आउट-इन): +75 से -60

जेटी 3 (आर्म अप-डाउन): + 250 से -120

जेटी 4 (कलाई घुमावदार): ± 360

जेटी 5 (कलाई झुकाव): ± 130

जेटी 6 (कलाई ट्विस्ट): ± 360

मैक्स.स्पीड (° / एस):

JT1:110|JT2:110|JT3:115

JT4:140|JT5:155|JT6:260

अनुमत क्षण (एन · एम):

JT4:911.4|JT5:911.4|JT6:450.8

द्रव्यमान (किलो): 1,350

स्थापना: मंजिल

परिवेश तापमान (°C): 0 से 45

सापेक्ष आर्द्रता (%): 35 से 85 (गैर-संघनन)

सुरक्षा रेटिंग: कलाई IP67 समकक्ष, आधार IP65 समकक्ष

बिजली की आवश्यकताएं (केवीए): 7.5 (पेलोड और गति पैटर्न पर निर्भर करता है)

नियंत्रक: जापान के लिए E02; एशिया क्षेत्र

एकीकृत समारोह: एयर पाइपिंग (12 मिमी डाया। × 2 लाइनें)

मानकों का अनुपालन: ISO9283 (स्थिति दोहराने योग्यता) के लिए डिज़ाइन किया गया

तकनीकी हाइलाइट्स

अपग्रेड योग्य हार्डवेयर और सॉफ्टवेयर डिजाइन: ZX165U को बस हार्डवेयर और सॉफ्टवेयर घटकों को बदलकर एक तेज या उच्च पेलोड रोबोट में अपग्रेड किया जा सकता यह सुविधा एक ही यांत्रिक आधार को पूर्ण प्रतिस्थापन के बिना बदलती उत्पादन मांगों के अनुकूल होने की अनुमति देकर पूंज

कम बिजली की खपत के साथ बड़े कार्य लिफाफा: पेटेंट किया गया कावासाकी हाइब्रिड लिंक कॉन्फ़िगरेशन हाथ को कम बिजली की खपत के साथ पीछे मुड़ने की अनु विशिष्ट स्पॉट वेल्डिंग अनुप्रयोगों के लिए, पिछली श्रृंखला रोबोट की तुलना में चक्र समय में 10 से 20 प्रतिशत

कम रखरखाव मजबूत निर्माण: ZX165U में कम रखरखाव मजबूत डिजाइन है जो सीधे ऑटोमोटिव और सामान्य उद्योग अनुप्रयोगों में उत्पादन लाइन दक्षता एक वास्तविक दुनिया की क्षेत्र रिपोर्ट लगभग 20 वर्षों से संचालित एक पूर्ववर्ती रोबोट की पुष्टि करती है जिसकी प्रति

IP67 / IP65 के साथ उच्च पर्यावरण संरक्षण: कलाई धूल और अस्थायी विसर्जन के खिलाफ IP67-समकक्ष सुरक्षा प्रदान करती है, जबकि आधार पानी के जेट के खिलाफ यह बाहरी संलग्नक के बिना फाउंड्री, वेल्डिंग सेल और सामग्री हटाने के स्टेशन जैसे कठोर वातावरण में तैनाती को सक्षम

फील्डबस लचीलापन के साथ E02 नियंत्रक: E02 नियंत्रक निर्बाध परिधीय उपकरण एकीकरण के लिए मानक I / O कनेक्शन और कई फील्डबस इंटरफ़ेस (प्रोफिबस, डिवाइसनेट, सीसी- के-लॉजिक एकीकृत सॉफ्टवेयर पीएलसी न्यूनतम लागत पर जटिल एकीकृत प्रणालियों के निर्माण की अनुमति देता है, जबकि ईथरनेट नेटवर्क संचार

अनुप्रयोग

ऑटोमोटिव असेंबली लाइनों में स्पॉट वेल्डिंग: पिछली पीढ़ी के रोबोटों की तुलना में 10-20% के चक्र समय में सुधार, सीधे बॉडी शॉप संच IP67 कलाई सुरक्षा वेल्डिंग स्पैटर और वेल्डिंग कोशिकाओं में आम मलबे का सामना करती है।

भारी सामग

मशीन टेंडिंग और प्रेस टेंडिंग: ± 0.3 मिमी दोहराव सीएनसी मशीनों, प्रेसों और इंजेक्शन मोल्डिंग उपकरणों में सटीक भाग प्लेसमेंट सुनिश्चित करता है, स्क्र

सीलिंग और वितरण: एकीकृत हवा पाइपिंग (12 मिमी डाया। × 2 लाइनों) के साथ खोखले कलाई डिजाइन ऑटोमोटिव और उपकरण विनिर्माण में गोंद, सीलेंट और चिपकने व

सामग

चयन मार्गदर्शन

के लिए उपयुक्त: ऑटोमोटिव बॉडी शॉप स्पॉट वेल्डिंग अनुप्रयोगों के लिए उच्च गति, दोहराव और वेल्डिंग टाइमर और सर्वो गन के सा

के लिए उपयुक्त: फाउंड्री, फोर्ज और पैलेटाइजिंग लाइनों में भारी पेलोड सामग्री हैंडलिंग जहां धूल, गर्मी और यांत्रिक सदमे मौजूद हैं (आईप

इसके लिए उपयुक्तः उन्नयन योग्य उत्पादन लाइनें जहां भविष्य की क्षमता विस्तार की अपेक्षा की जाती है-ZX165U को पूर्ण रोबोट प्रतिस

मौजूदा कावासाकी सिस्टम के साथ एकीकरण के लिए उपयुक्त E02 नियंत्रक मानक फील्डबस नेटवर्क के साथ पूरी तरह से संगत है।

बाधा से बचने के लिए 7-अक्ष स्पष्ट गति की आवश्यकता होने वाले अनुप्रयोगों (जैसे, आइसोलेटर या दस्ताने के बक्से के अंदर) । 7-अक्ष विन्यासों के लिए कावासाकी एमएस श्रृंखला या ZX165U-B संस्करण पर विचार करें।

क्लीनरूम आईएसओ क्लास 5 वातावरण के लिए अनुशंसित नहीं। ZX165U में क्लीनरूम-विशिष्ट सील और सतह खत्म होने की कमी है; चिकित्सा या दवा क्लीनरूम अनुप्रयोगों के लिए, कावासाकी एमएस श्रृंखला पर विचार करें।

सामान्य प्रश्न

1. कावासाकी ZX165U का वजन और आयाम क्या हैं? क्या यह एक मानक कारखाने के दरवाजे के माध्यम से फिट होगा?

रोबोट द्रव्यमान 1,350 किलो है। आधार चौड़ाई लगभग 1,100 मिमी है, और परिवहन अभिविन्यास में अधिकतम ऊंचाई लगभग 2,200 मिमी है, मानक 2.5 मीटर एक्स 2.5 मीटर कारखाने के हम प्रतिबंधित पहुंच वाले ग्राहकों के लिए एक मुफ्त पूर्व-वितरण साइट मूल्यांकन प्रदान करते हैं।

2. डिलीवरी कब तक लेती है? इस रोबोट के लिए विशिष्ट नेतृत्व समय क्या है?

मानक नेतृत्व समय ऑर्डर पुष्टि से 10 से 14 सप्ताह है। योग्य आदेशों (जैसे, जमा के साथ पुष्टि खरीद आदेश) के लिए, नेतृत्व समय 6-8 सप्ताह तक कम किया जा सकता है। हम वास्तविक समय शिपमेंट ट्रैकिंग और सीमा शुल्क निकासी समर्थन प्रदान करते हैं।

3. कावासाकी ZX165U की लागत कितनी है? आधार मूल्य में क्या शामिल है?

आधार मूल्य लगभग $ 38,000 से $ 45,000 USD है (रोबोट बांह, E02 नियंत्रक, मानक 5-मीटर केबल और बुनियादी प्रलेखन सहित) । मूल्य विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण उतार-चढ़ाव के अधीन हैं। आपके स्थान और विन्यास के अनुरूप सबसे सटीक, अप-टू-डेट उद्धरण के लिए, कृपया सीधे बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड

4. क्या यह रोबोट स्टॉक में है? क्या मैं खरीदने से पहले एक डेमो इकाई का परीक्षण कर सकता हूं?

स्टॉक उपलब्धता क्षेत्र के अनुसार भिन्न होती है। डेमो परीक्षण की व्यवस्था अग्रिम सूचना के साथ हमारी बीजिंग सुविधा में की जा सकती है - अपने वास्तविक वर्कपीस या टूलिंग के

5. क्या भुगतान शर्तें उपलब्ध हैं? क्या मैं डिलीवरी पर 30% जमा और 70% का भुगतान कर सकता हूं?

मानक शर्तें आदेश पुष्टि के साथ 30% जमा, शिपमेंट से पहले 70% शेष राशि (या स्थापित खातों के लिए डिलीवरी पर) हैं। क्रेडिट लेटर, अनुमोदित क्रेडिट के साथ कॉर्पोरेट पीओ, और उपकरण पट्टे भी उपलब्ध हैं।

6. कौन कावासाकी ZX165U के लिए स्थापना और कमीशनिंग को संभालता है? क्या आप एक तकनीशियन भेजते हैं?

बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड में हर रोबोट खरीद के साथ रिमोट कमीशनिंग समर्थन शामिल है। हम अतिरिक्त शुल्क के लिए साइट पर स्थापना, प्रोग्रामिंग और ऑपरेटर प्रशिक्षण (आमतौर पर 2-3 दिन) के लिए एक फील्ड सर्विस इंजीनि एक टर्नकी एकीकरण पैकेज भी उपलब्ध है।

7. मैं इस रोबोट के लिए स्पेयर पार्ट्स और मरम्मत कहां प्राप्त कर सकता हूं? अगर यह वारंटी के बाद टूट जाता है तो क्या?

महत्वपूर्ण भागों (सर्वो मोटर्स, ड्राइव, केबल, कमी गियर) को प्रमुख शहरों में 2-5 दिन की वितरण के साथ क्षेत्रीय गोदामों में स्ट बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड उच्च विफलता वाले घटकों के लिए स्थानीय सूची बनाए रखता है - हम 24 घंटों के भी प्रीमियम समर्थन योजनाओं में 24/7 आपातकालीन हॉटलाइन और 48 घंटों के भीतर साइट पर तकनीशियन प्रेषण शामिल हैं।

8. क्या मैं कावासाकी ZX165U लौटा सकता हूं यदि यह मेरे आवेदन को फिट नहीं करता है? वापसी नीति क्या है?

अनुकूलन और शिपिंग लागत के कारण मानक औद्योगिक रोबोट बिक्री गैर-वापसी योग्य है। जोखिम को कम करने के लिए, हम एक पूर्व-खरीद अनुप्रयोग मूल्यांकन प्रदान करते हैं - आपके आदेश से पहले हम आपके पेलोड, चक्र समय, पहुंच और पर्या

9. इस रोबोट को आयात करते समय सीमा शुल्क और वैट के लिए क्या प्रलेखन आवश्यक है?

हम वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाणपत्र (यदि लागू हो), और अनुरूपता की सीई घोषणा प्रदान करते हैं। क्षेत्र-विशिष्ट प्रमाणनों (ईएसी, यूएल, आदि) के लिए, हम क्षेत्र-विशिष्ट संस्करणों का स्रोत करते हैं या स्थानीय प आयात कर अनुमान और सीमा शुल्क दलाल की सिफारिशें भी उपलब्ध हैं।

10. कावासाकी ZX165U-फोन समर्थन, साइट पर मरम्मत, या स्पेयर पार्ट्स के लिए बिक्री के बाद क्या समर्थन उपलब्ध है?

बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड दोषों और स्टार्टअप विफलताओं को कवर करने वाली 12 महीने की वाणिज्यिक वार हम व्यावसायिक घंटों के दौरान रिमोट फोन / ईमेल समर्थन प्रदान करते हैं (8 बजे से 6 बजे बीजिंग समय)। साइट पर मरम्मत के लिए, हम प्रतिस्पर्धी दरों पर तृतीय-पक्ष प्रमाणित रोबोटिक्स तकनीशियन भेजते हैं। हम तेजी से शिपिंग के लिए आमतौर पर प्रतिस्थापित भागों (केबल, सर्वो ड्राइव, एन्कोडर बैटरी, संपर्क) को स्टॉक करते हैं। निर्माता-विशेष मरम्मत के लिए, हम आपकी ओर से आधिकारिक सेवा नेटवर्क के साथ समन्वय करते हैं।
