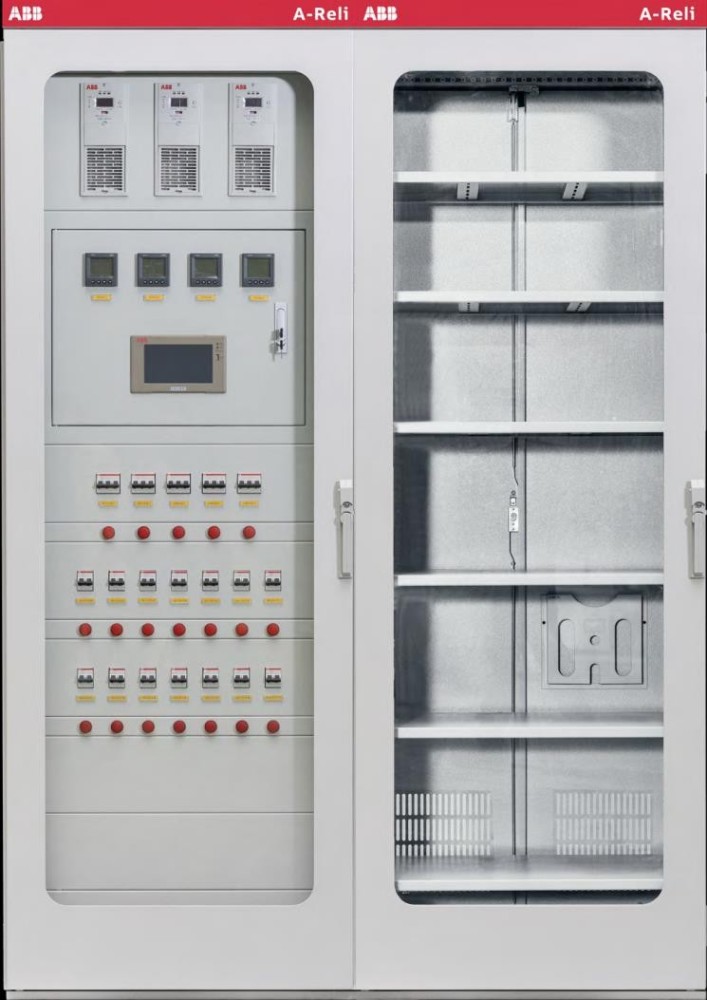

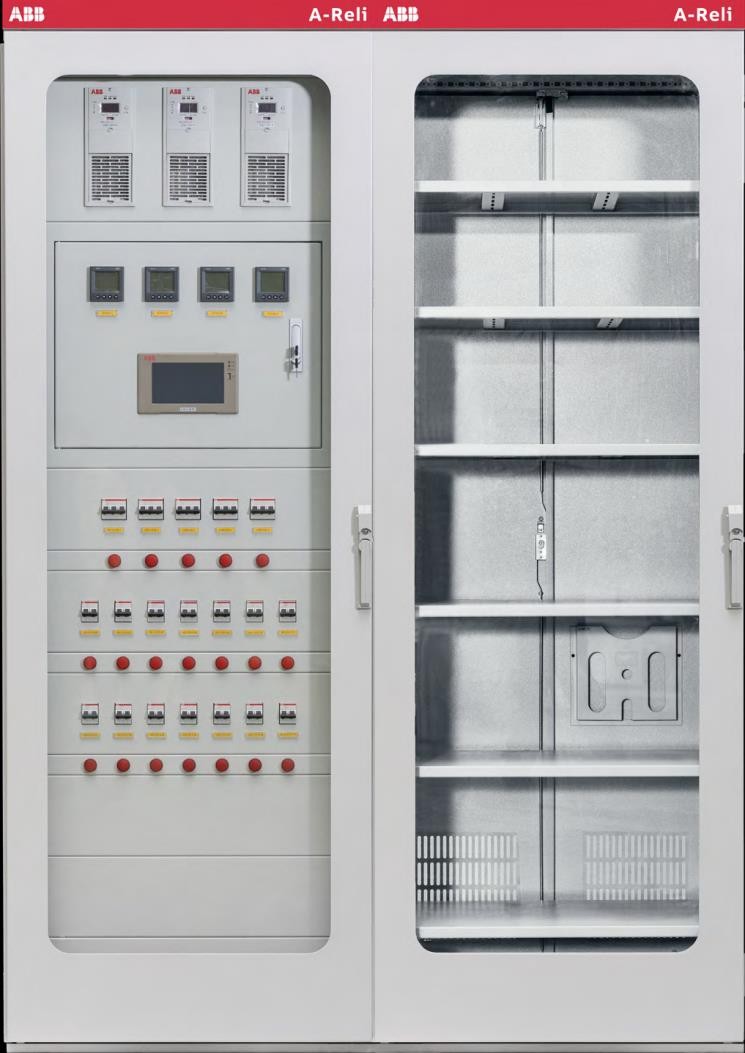

ABB A-Reli सीरीज़ 220V 100Ah माइक्रोकंप्यूटर-आधारित DC पावर सिस्टम इलेक्ट्रिकल सबस्टेशन और औद्योगिक सुविधाओं में हाई-वोल्टेज स्विचगियर और रिले सुरक्षा के लिए विश्वसनीय परिचालन और नियंत्रण शक्ति प्रदान करता है। यह मॉड्यूलर यूनिट जटिल औद्योगिक परिस्थितियों में निरंतर सहायक बिजली की आपूर्ति सुनिश्चित करने के लिए हाई-फ़्रीक्वेंसी सुधार, बुद्धिमान बैटरी निरीक्षण और रंगीन टच-स्क्रीन मॉनिटरिंग को एकीकृत करती है।
आधुनिक इलेक्ट्रिकल सबस्टेशन, पावर प्लांट और विद्युतकृत रेलवे हाई-वोल्टेज सर्किट ब्रेकर को सक्रिय करने और सुरक्षात्मक रिले योजनाओं को संचालित करने के लिए निर्बाध सहायक डायरेक्ट करंट पर अत्यधिक निर्भर हैं। इन सुविधाओं में एक प्राथमिक इंजीनियरिंग चुनौती ग्रिड गड़बड़ी के दौरान वोल्टेज सैग, इलेक्ट्रिकल शोर और बैटरी क्षरण को कम करना है। ABB A-Reli 100AH/220V पावर सिस्टम एक उन्नत हाई-फ़्रीक्वेंसी स्विचिंग आर्किटेक्चर और वास्तविक समय बैटरी मॉनिटरिंग के माध्यम से इन कमियों को दूर करता है। रेक्टिफायर मॉड्यूल रूपांतरण दक्षता को अनुकूलित करने और विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए पैसिव पावर फैक्टर करेक्शन के साथ फुल-ब्रिज LLC रेसोनेंट सॉफ्ट-स्विचिंग तकनीक का उपयोग करते हैं। इस बीच, LINUX ग्राफिकल इंटरफ़ेस चलाने वाला 32-बिट ARM9 प्रोसेसर सिस्टम कोर को नियंत्रित करता है, जो रिमोट मीटरिंग, सिग्नलिंग, विनियमन और नियंत्रण कार्यों को कुशलतापूर्वक निष्पादित करने के लिए ऊपरी कंप्यूटरों के माध्यम से स्थानीय इंटरैक्शन और रिमोट संचार की अनुमति देता है।
तकनीकी विनिर्देश
रेटेड AC इनपुट वोल्टेज: 380 VAC ± 15% @ 50 Hz
रेटेड DC आउटपुट वोल्टेज: 220 VDC @ निरंतर संचालन
रेटेड क्षमता: 100 Ah @ 10-घंटे डिस्चार्ज दर
रेक्टिफायर मॉड्यूल टोपोलॉजी: फुल-ब्रिज LLC रेसोनेंट सॉफ्ट-स्विचिंग @ हाई फ़्रीक्वेंसी
पावर फैक्टर: >= 0.92 @ रेटेड लोड
संचार इंटरफ़ेस: RS485 / ईथरनेट @ Modbus प्रोटोकॉल
ऑपरेटिंग तापमान सीमा: -10°C - 50°C @ इनडोर वातावरण
इन्सुलेशन प्रतिरोध: >= 10 MOhms @ 500 VDC टेस्ट वोल्टेज
सिस्टम एकीकरण और हार्डवेयर सेटअप
ABB A-Reli 100AH/220V सिस्टम को तैनात करने के लिए नियंत्रण कैबिनेट के भीतर भौतिक लेआउट, केबल बिछाने और ग्राउंडिंग पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। क्षणिक हाई-वोल्टेज स्विचिंग सर्ज से डेटा भ्रष्टाचार को रोकने के लिए मॉनिटरिंग यूनिट को ऊपरी सुपरवाइजरी कंट्रोल और डेटा adquisición सिस्टम से जोड़ने वाली सभी RS485 संचार लाइनों के लिए परिरक्षित मुड़े हुए-जोड़े (shielded twisted-pair) केबलों का उपयोग किया जाना चाहिए। रेक्टिफायर आउटपुट को कंट्रोल बस (KM) और क्लोजिंग बस (HM) से जोड़ने वाले पावर डिस्ट्रीब्यूशन केबलों का आकार अधिकतम निरंतर वर्तमान ड्रा और स्वीकार्य वोल्टेज ड्रॉप सीमाओं के अनुसार होना चाहिए। एक विश्वसनीय संदर्भ तल स्थापित करने, सामान्य-मोड विद्युत शोर को दबाने और इलेक्ट्रोस्टैटिक डिस्चार्ज के खिलाफ संवेदनशील सेमीकंडक्टर घटकों की रक्षा के लिए कम-प्रतिबाधा कॉपर बसबार का उपयोग करके कैबिनेट फ्रेम की उचित ग्राउंडिंग आवश्यक है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
औद्योगिक सबस्टेशन वातावरण पावर इलेक्ट्रॉनिक्स को थर्मल तनाव, हवा में मौजूद कण पदार्थों और आर्द्रता में उतार-चढ़ाव के संपर्क में लाते हैं। ABB A-Reli सिस्टम सुरक्षित डिज़ाइन मार्जिन के भीतर ऑपरेटिंग तापमान बनाए रखने के लिए निष्क्रिय उप-assemblies के लिए प्राकृतिक संवहन पथों के साथ उच्च-भार रेक्टिफायर मॉड्यूल में मजबूर-वायु कूलिंग को जोड़ते हुए मजबूत थर्मल प्रबंधन रणनीतियों को शामिल करता है। आंतरिक इन्सुलेशन मॉनिटरिंग हार्डवेयर डीसी बस में ग्राउंड लीकेज धाराओं का लगातार आकलन करता है, मामूली इन्सुलेशन क्षरण के सिस्टम-व्यापी अर्थ फॉल्ट में बदलने से पहले शुरुआती चेतावनी जारी करता है। इसके अलावा, मॉड्यूलर लेआउट तकनीशियनों को अनुसूचित रखरखाव खिड़कियों के दौरान व्यक्तिगत रेक्टिफायर इकाइयों को हॉट-स्वैप करने की अनुमति देता है, जिससे मरम्मत के लिए औसत समय कम होता है और निरंतर परिचालन उपलब्धता बनी रहती है.
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त डीसी पावर सिस्टम क्षमता का चयन करने में सभी पर्यवेक्षी उपकरणों, सूचक लैंप और आपातकालीन प्रकाश व्यवस्था के संचयी निरंतर भार की गणना करना शामिल है, साथ ही भारी सर्किट ब्रेकरों की तात्कालिक ट्रिपिंग और समापन वर्तमान आवश्यकताओं के साथ। इंजीनियरों को यह मूल्यांकन करना चाहिए कि क्या 220V 100Ah कॉन्फ़िगरेशन सुविधा बैटरी रिजर्व समय की गणना के साथ संरेखित है। कम परिचालन वोल्टेज टियर की आवश्यकता वाले प्रतिष्ठानों के लिए, विशिष्ट स्विचगियर कॉइल रेटिंग से मेल खाने के लिए एक वैकल्पिक 110V सीरीज़ वेरिएंट उपलब्ध है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) विशेषज्ञ तकनीकी सहायता प्रदान करता है, जिससे इंजीनियरिंग टीमों को सिस्टम एकीकरण प्रक्रिया को सुव्यवस्थित करने के लिए क्रॉस-रेफ़रेंस चयन, लोड प्रोफ़ाइल गणना और स्थानीय स्पेयर पार्ट्स मिलान करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस उपकरण के लिए मानक लीड टाइम और वारंटी नीति क्या है?
मानक डिलीवरी अनुसूची विन्यास विनिर्देशों और क्षेत्रीय लॉजिस्टिक्स पर निर्भर करती है, और उपकरण संरचनात्मक और परिचालन दोषों को कवर करने वाली व्यापक 12 महीने की निर्माता वारंटी द्वारा समर्थित है।
2. क्या बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) शिपमेंट पूर्व निरीक्षण सेवाएं प्रदान करता है?
हाँ, प्रेषण से पहले सिस्टम पैरामीटर इंजीनियरिंग आदेशों का पालन करते हैं यह सुनिश्चित करने के लिए तकनीकी सत्यापन और शिपमेंट पूर्व गुणवत्ता जांच की जाती है।
3. मॉनिटरिंग पैनल द्वारा कौन से संचार प्रोटोकॉल समर्थित हैं?
सिस्टम प्लांट-स्तरीय SCADA या DCS प्लेटफार्मों के साथ सहज एकीकरण के लिए Modbus प्रोटोकॉल पर काम करने वाले मानक औद्योगिक RS485 इंटरफेस का उपयोग करता है।
4. क्या रेक्टिफायर मॉड्यूल समानांतर अतिरेक (parallel redundancy) कॉन्फ़िगरेशन में काम कर सकते हैं?
हाँ, कई हाई-फ़्रीक्वेंसी रेक्टिफायर मॉड्यूल महत्वपूर्ण सबस्टेशन लोड के लिए N+1 अतिरेक प्रदान करने के लिए सक्रिय वर्तमान-साझाकरण कॉन्फ़िगरेशन का समर्थन करते हैं।
5. बैटरी निरीक्षण मॉड्यूल व्यक्तिगत सेल की निगरानी कैसे करता है?
मॉड्यूल प्लेट सल्फेशन या ड्राई-आउट के शुरुआती लक्षणों का पता लगाने के लिए व्यक्तिगत सेल वोल्टेज, आंतरिक प्रतिरोध और परिवेश के तापमान मापदंडों को लगातार मापता है।
6. डीसी पैनल में स्टेप-डाउन मॉड्यूल का उद्देश्य क्या है?
स्टेप-डाउन मॉड्यूल कंट्रोल बस को आपूर्ति किए जाने वाले वोल्टेज को नियंत्रित करता है, बैटरी समकारी चार्जिंग चक्रों के दौरान बढ़े हुए बस वोल्टेज की भरपाई करता है।
7. क्या सिस्टम पूरी तरह से मानवरहित सबस्टेशन संचालन के लिए उपयुक्त है?
हाँ, एकीकृत "चार रिमोट" कार्य (रिमोट मीटरिंग, सिग्नलिंग, विनियमन और नियंत्रण) निरंतर ऑन-साइट कर्मियों की आवश्यकता के बिना व्यापक रिमोट पर्यवेक्षण की अनुमति देते हैं।
8. सॉफ्ट-स्विचिंग रेक्टिफ़ायर के लिए किन रखरखाव प्रक्रियाओं की आवश्यकता होती है?
नियमित रखरखाव कूलिंग पंखे से समय-समय पर धूल हटाने, टर्मिनल टॉर्क सत्यापन, और किसी भी दर्ज थर्मल या वोल्टेज विसंगतियों के लिए लॉग फ़ाइल की जाँच तक सीमित है।
