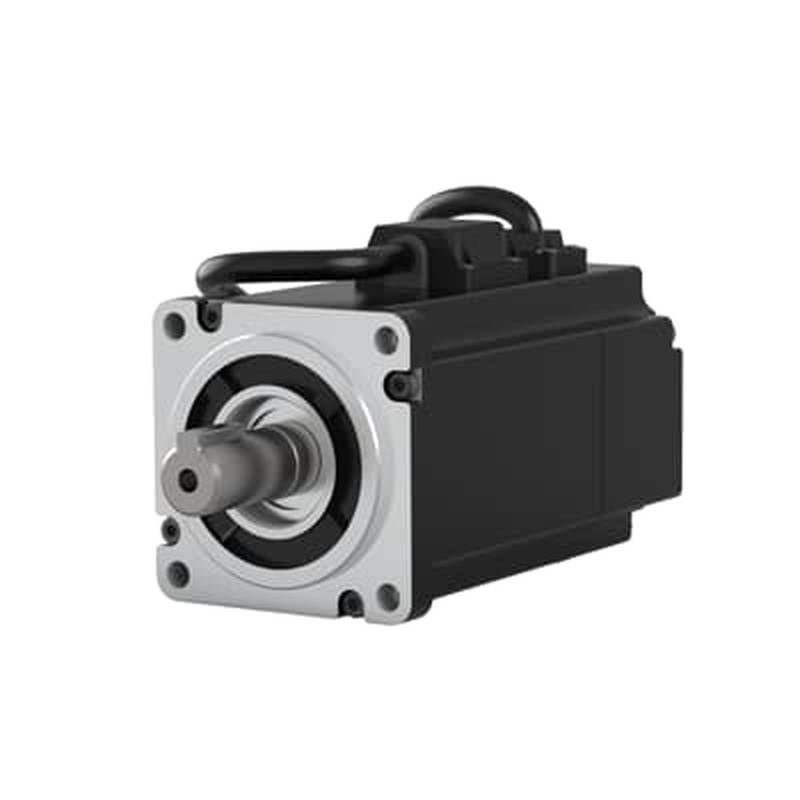

एबीबी (ABB) DSM06L-0KW4-302-S1NA0 मोशन कंट्रोल के लिए हाई प्रिसिजन एसी सर्वो मोटर

उच्च-प्रदर्शन गति नियंत्रण अनुप्रयोगों के लिए इंजीनियर, ABB DSM06L-0KW4-302-S1NA0 सटीक सर्वो मोटर असाधारण गतिशीलता प्रतिक्रिया और पोजीशनिंग सटीकता प्रदान करता है। जब इसे उन्नत स्वचालित विनिर्माण उपकरणों में एकीकृत किया जाता है, तो यह उच्च परिशुद्धता सर्वो मोटर प्रभावी रूप से ट्रैकिंग त्रुटियों को समाप्त करता है और तेज़ भार विविधताओं के तहत उप-माइक्रोन पुनरावृत्ति सुनिश्चित करता है।

उच्च-परिशुद्धता बहु-अक्ष गति नियंत्रण प्रणालियों के कार्यान्वयन में अक्सर महत्वपूर्ण इंजीनियरिंग बाधाओं का सामना करना पड़ता है, जैसे कि थर्मल बहाव, हार्मोनिक अनुनाद, और उच्च-त्वरण चक्रों के दौरान एनकोडर फीडबैक जिJटर। भारी निरंतर भार के तहत सख्त प्रक्षेपवक्र सहनशीलता बनाए रखते हुए तेजी से बसने के समय की मांग करते समय औद्योगिक स्वचालन इंजीनियरों को अक्सर इन बाधाओं का सामना करना पड़ता है। औद्योगिक स्वचालन वास्तुकला की ड्राइव परत के भीतर मुख्य रूप से संचालन करते हुए, यह सर्वो मोटर विशेष फीडबैक और पावर केबलिंग के माध्यम से उच्च-प्रदर्शन डिजिटल सर्वो ड्राइव के साथ सीधे इंटरफेस करता है। यह स्थिति और वेग फीडबैक लूप को बंद करने के लिए उच्च-रिज़ॉल्यूशन एनकोडर का लाभ उठाते हुए, सटीक विद्युत वर्तमान कमांड को नियंत्रित यांत्रिक रोटेशन में अनुवादित करता है। सटीक सर्वो मोटर तकनीक का उपयोग करते हुए, ड्राइव सिस्टम लगातार रोटर स्थिति की निगरानी करता है और बाहरी गड़बड़ी के लिए स्वचालित रूप से क्षतिपूर्ति करता है, जिससे स्वचालित उत्पादन लाइनों में बहु-अक्ष सिंक्रनाइज्ड संचालन की अखंडता सुरक्षित रहती है।

तकनीकी विनिर्देश

रेटेड पावर: 0.75 kW @ 400 VDC

रेटेड टॉर्क: 2.4 Nm @ 20°C परिवेश

अधिकतम गति: 5000 rpm @ निरंतर ड्यूटी

पीक टॉर्क: 7.2 Nm @ अधिकतम वर्तमान

जड़ता: 0.00045 kg·m² @ रोटर शाफ्ट

एनकोडर प्रकार: एब्सोल्यूट मल्टीटर्न @ 24 VDC

सुरक्षा वर्ग: IP65 @ शाफ्ट सील को छोड़कर

ऑपरेटिंग तापमान: 0°C - 40°C @ रेटेड लोड

वजन: 3.2 kg @ मानक कॉन्फ़िगरेशन

सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप

इस उच्च परिशुद्धता सर्वो मोटर की पूर्ण प्रदर्शन क्षमता का एहसास करने के लिए उचित यांत्रिक और विद्युत एकीकरण महत्वपूर्ण है। ऑपरेटिंग गर्मी को दूर करने और हार्मोनिक कंपन युग्मन को रोकने के लिए तकनीशियनों को उच्च-तनाव वाले फास्टनरों का उपयोग करके मोटर फ्रेम को एक कठोर, मशीनीकृत एल्यूमीनियम या स्टील माउंटिंग प्लेट पर सुरक्षित रूप से माउंट करना चाहिए। विद्युत कनेक्शन निष्पादित करते समय, विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए औद्योगिक केबल ट्रे के भीतर कम-वोल्टेज एनकोडर फीडबैक केबलों से उच्च-वोल्टेज मोटर पावर लीड को अलग करें। फीडबैक लूप के लिए परिरक्षित मुड़-जोड़े केबलों का उपयोग किया जाना चाहिए, जिसमें बाहरी विद्युत चुम्बकीय ढाल कनेक्टर के प्रवाहकीय बैकशेल या ड्राइव चेसिस पर समर्पित EMC ग्राउंड क्लैंप के लिए 360 डिग्री समाप्त हो जाती है। मोटर आवास से केंद्रीय मशीन ग्राउंड बस तक सीधे कम-प्रतिबाधा पृथ्वी ग्राउंड कनेक्शन बनाए रखना ग्राउंड लूप को रोकता है और सर्वो ड्राइव में पल्स-चौड़ाई मॉड्यूलेशन द्वारा उत्पन्न उच्च-आवृत्ति स्विचिंग शोर के खिलाफ डिजिटल संचार अखंडता की रक्षा करता है।

विश्वसनीयता और पर्यावरणीय स्थायित्व

कठोर निरंतर-ड्यूटी औद्योगिक वातावरण के लिए डिज़ाइन किया गया, मोटर में धूल और तरल प्रवेश सुरक्षा के लिए वैकल्पिक शाफ्ट सील का उपयोग करते समय IP65 रेटेड एक मजबूत आवास निर्माण की सुविधा है। थर्मल प्रबंधन वास्तुकला प्राकृतिक संवहन और कुशल आंतरिक चालन पथों पर निर्भर करती है, जिससे इकाई को सहायक जबरन-वायु शीतलन की आवश्यकता के बिना मांग कर्तव्य चक्रों के तहत स्थिर घुमावदार तापमान बनाए रखने की अनुमति मिलती है। निवारक रखरखाव तकनीशियनों को समय-समय पर पहनने या रासायनिक क्षरण के संकेतों के लिए शाफ्ट सीलिंग रिंग का निरीक्षण करना चाहिए, खासकर काटने वाले तरल पदार्थ या आक्रामक वॉशडाउन एजेंटों के संपर्क में आने वाले वातावरण में। आंतरिक असर विधानसभाओं और ऑप्टिकल एनकोडर घटकों के लिए विफलता के बीच गणना औसत समय विस्तारित परिचालन लंबी उम्र सुनिश्चित करता है, बशर्ते कि रेडियल और अक्षीय शाफ्ट भार कड़ाई से निर्माता निर्दिष्ट गतिशील閾ों के भीतर रहें।

विशिष्ट अनुप्रयोग

कन्वेयर गति नियंत्रण संचालन को जटिल बहु-चरण परिवहन लाइनों में फिसलन या यांत्रिक झटके के बिना सुचारू वस्तु हस्तांतरण सुनिश्चित करने के लिए सटीक वेग प्रोफाइलिंग की आवश्यकता होती है।

सीएनसी मशीनिंग अक्ष ड्राइव धातु के वर्कपीस पर सख्त आयामी सहनशीलता बनाए रखते हुए जटिल समोच्च पथों को निष्पादित करने के लिए असाधारण गतिशील कठोरता और उच्च-आवृत्ति प्रतिक्रिया की मांग करते हैं।

पैकेजिंग मशीनरी अनुक्रमण कार्य उच्च गति से बोतल भरने और रैपिंग सेल में उच्च थ्रूपुट दर प्राप्त करने के लिए तेजी से शुरू-बंद चक्र और न्यूनतम settling समय पर बहुत अधिक भरोसा करते हैं।

रोबोटिक्स आर्टिकुलेशन जॉइंट्स द्रव बहु-अक्ष गति प्रदान करने के लिए उच्च-टॉर्क-से-जड़ता अनुपात का उपयोग करते हैं, जिससे स्वचालित विधानसभा और वेल्डिंग स्टेशनों में सटीक पेलोड प्लेसमेंट सुनिश्चित होता है।

सेमीकंडक्टर वेफर हैंडलिंग उपकरण को नाजुक सब्सट्रेट ट्रांसफर प्रक्रियाओं के दौरान सूक्ष्म-कंपनों को रोकने के लिए अति-चिकनी कम गति रोटेशन और शून्य बैकलैश की आवश्यकता होती है।

यह कैसे काम करता है

ऑपरेटिंग चक्र तब शुरू होता है जब गति नियंत्रक युग्मित सर्वो ड्राइव को लक्षित स्थिति और वेग प्रोफाइल निर्दिष्ट करते हुए एक वास्तविक समय प्रक्षेपवक्र कमांड प्रसारित करता है।

सर्वो ड्राइव इस कमांड को संसाधित करता है और इंसुलेटेड पावर केबल के माध्यम से मोटर स्टेटर विंडिंग्स को एक सटीक तीन-चरण साइनसोइडल करंट देने के लिए पावर ट्रांजिस्टर को मॉडुलेट करता है।

जैसे-जैसे विद्युत प्रवाह स्टेटर कॉइल से बहता है, यह एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करता है जो रोटर असेंबली में अंतर्निहित स्थायी मैग्नेट के साथ बातचीत करता है।

यह चुंबकीय परस्पर क्रिया यांत्रिक टॉर्क को प्रेरित करती है, जो लागू विद्युत चरण कोण के साथ सटीक तुल्यकालिकता में घूमने के लिए रोटर शाफ्ट को चलाती है।

साथ ही, रियर शाफ्ट पर लगे उच्च-रिज़ॉल्यूशन एब्सोल्यूट एनकोडर कोणीय विस्थापन और वेग की निगरानी करता है, और वास्तविक समय फीडबैक पल्स को वापस सर्वो ड्राइव पर प्रसारित करता है।

ड्राइव कमांडेड प्रक्षेपवक्र के खिलाफ वास्तविक स्थिति की तुलना करता है, किसी भी गतिशील त्रुटि या यांत्रिक भार गड़बड़ी को ठीक करने के लिए तुरंत वर्तमान आउटपुट को समायोजित करता है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

उपयुक्त सटीक सर्वो मोटर के चयन के लिए निरंतर टॉर्क आवश्यकताओं, पीक त्वरण टॉर्क, थर्मल अपव्यय सीमा, और मोटर और संचालित भार के बीच जड़ता मिलान के पल के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। जब मौजूदा उत्पादन लाइनों को तत्काल हार्डवेयर माइग्रेशन या रेट्रोफिटिंग की आवश्यकता होती है, तो स्वचालन पेशेवर सटीक कार्यात्मक समकक्षों की पहचान करने और वैकल्पिक फ्रेम आकार या घुमावदार कॉन्फ़िगरेशन को क्रॉस-रेफरेंस करने के लिए Beijing Zhongping Technology (北京众平科技股份有限公司) की तकनीकी विशेषज्ञता का लाभ उठा सकते हैं। Beijing Zhongping Technology (北京众平科技股份有限公司) की स्थानीय तकनीकी टीम जटिल बहु-अक्ष आकार की गणना में सहायता के लिए व्यापक इंजीनियरिंग डेटा बनाए रखती है, जिससे विरासत नियंत्रण प्लेटफार्मों के साथ सहज संगतता सुनिश्चित होती है और सिस्टम अपग्रेड के दौरान अप्रत्याशित डाउनटाइम कम होता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. इस इकाई के लिए वर्तमान स्थानीय स्टॉक स्थिति और विशिष्ट वितरण समयरेखा क्या है?

Beijing Zhongping Technology (北京众平科技股份有限公司) उपकरण डाउनटाइम को कम करने और विदेशी पारगमन देरी को खत्म करने के लिए इस मॉडल के लिए सक्रिय क्षेत्रीय इन्वेंट्री बनाए रखता है, जिससे तेजी से उसी दिन या अगले दिन प्रेषण सक्षम होता है।

2. उत्पाद वारंटी और RMA रिटर्न प्रक्रिया की शर्तें क्या हैं?

यह इकाई विनिर्माण दोषों को कवर करने वाली व्यापक 12 महीने की वारंटी द्वारा समर्थित है, जो कठोर पूर्व-शिपमेंट गुणवत्ता सत्यापन और सीधे Beijing Zhongping Technology (北京众平科技股份有限公司) के माध्यम से प्रबंधित सुव्यवस्थित स्थानीय RMA प्रसंस्करण द्वारा समर्थित है।

3. रेटेड लोड के तहत नाममात्र ऑपरेटिंग वोल्टेज और बिजली की खपत प्रोफ़ाइल क्या है?

मोटर 0.75 kW की अपनी रेटेड पावर क्षमता तक यांत्रिक भार के आनुपातिक वर्तमान को आकर्षित करते हुए, 400 VDC ड्राइव सिस्टम से जुड़े एक मानक बस वोल्टेज पर काम करता है।

4. एनकोडर द्वारा कौन से संचार प्रोटोकॉल और फीडबैक इंटरफेस समर्थित हैं?

एकीकृत एब्सोल्यूट मल्टीटर्न एनकोडर संगत सर्वो ड्राइव के साथ शोर-प्रतिरोधी डिजिटल प्रसारण के लिए डिज़ाइन किए गए उच्च-गति सीरियल प्रोटोकॉल के माध्यम से स्थिति डेटा संचारित करता है।

5. पर्यावरणीय सुरक्षा रेटिंग और स्वीकार्य परिवेश ऑपरेटिंग तापमान क्या हैं?

उचित सीलिंग लागू होने पर यह इकाई धूल और नमी प्रतिरोध के लिए IP65 मानकों को पूरा करती है, और यह 0°C - 40°C के परिवेश तापमान सीमा के भीतर मज़बूती से काम करती है।

6. महत्वपूर्ण यांत्रिक स्थापना और संरेखण विचार क्या हैं?

बढ़ते हुए उचित थर्मल अपव्यय सुनिश्चित करने के लिए एक कठोर, सपाट धातु की सतह की आवश्यकता होती है, और रेडियल और अक्षीय Misalignment बलों से समय से पहले असर पहनने को रोकने के लिए सटीक शाफ्ट युग्मन संरेखण अनिवार्य है।

7. इष्टतम परिचालन लंबी उम्र सुनिश्चित करने के लिए किन नियमित रखरखाव प्रक्रियाओं की सिफारिश की जाती है?

नियमित रखरखाव में सुरक्षित बैठने के लिए केबल कनेक्शन का निरीक्षण करना, दूषित वातावरण में पहनने के लिए शाफ्ट सील की जांच करना और यह सत्यापित करना शामिल है कि मोटर आवास के चारों ओर शीतलन वायुप्रवाह अबाधित रहता है।

8. थर्ड-पार्टी नियंत्रकों के साथ सॉफ्टवेयर संगतता और पैरामीटर मिलान कैसे सुनिश्चित किया जाता है?

पैरामीटर ट्यूनिंग के लिए गति नियंत्रक या सर्वो एम्पलीफायर के कॉन्फ़िगरेशन सॉफ्टवेयर के भीतर मोटर विद्युत स्थिरांक, जड़ता अनुपात और फीडबैक रिज़ॉल्यूशन के मिलान की आवश्यकता होती है।
