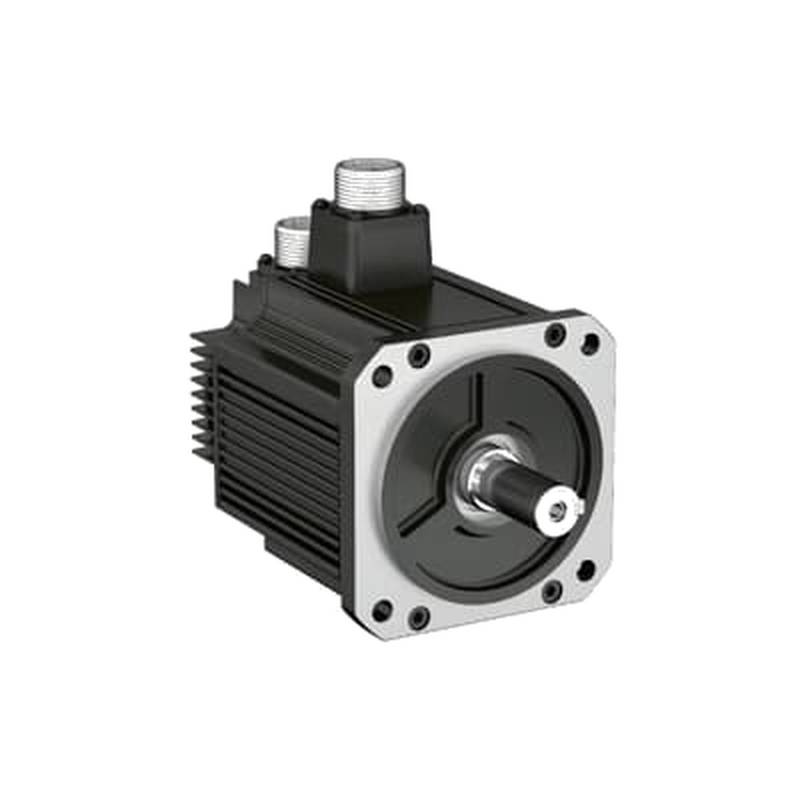

ABB ESM13E-132-152-T1B0A00 एक उच्च-प्रदर्शन वाली 2 एचपी (hp) सर्वो मोटर है, जिसमें एक एकीकृत रोटरी एनकोडर लगा है। इसे मांग वाले औद्योगिक स्वचालन प्रणालियों में सटीक गति नियंत्रण के लिए इंजीनियर किया गया है। यह इकाई एक महत्वपूर्ण इलेक्ट्रोमैकेनिकल एक्चुएटर के रूप में कार्य करती है, जो सीएनसी (CNC) मशीनरी, रोबोटिक आर्म्स और हाई-स्पीड पैकेजिंग लाइनों को चलाने के लिए विद्युत ऊर्जा को नियंत्रित यांत्रिक रोटेशन में परिवर्तित करती है। रखरखाव इंजीनियर अक्सर ड्राइव विफलताओं या एनकोडर फीडबैक अनियमितताओं के बाद परिचालन सटीकता को बहाल करने के लिए इस विशिष्ट मोटर को बदलते हैं। इस घटक को एकीकृत करने से निरंतर टॉर्क आउटपुट और स्थिति संवेदन सुनिश्चित होता है, जो सख्त औद्योगिक उत्पादन सहनशीलता को बनाए रखने के लिए आवश्यक हैं।
उत्पाद का प्रकार और श्रेणी निर्धारण
ABB ESM13E-132-152-T1B0A00 को एक ब्रशलेस एसी (AC) सर्वो मोटर के रूप में वर्गीकृत किया गया है, जिसे विशेष रूप से उच्च-गतिशील, क्लोज्ड-लूप नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है। व्यापक स्वचालन पदानुक्रम के भीतर, यह उपकरण प्राथमिक गति घटक के रूप में कार्य करता है जो सर्वो ड्राइव से जटिल पोजिशनिंग कमांड निष्पादित करने के लिए अपने अंतर्निहित रोटरी एनकोडर से फीडबैक पर निर्भर करता है। मानक इंडक्शन मोटरों के विपरीत, यह इकाई विभिन्न लोड स्थितियों में उच्च टॉर्क घनत्व और त्वरित त्वरण प्रोफाइल बनाए रखती है।
इस वर्गीकरण के आधार पर, मोटर को आमतौर पर ABB ESM श्रृंखला रेंज के भीतर उसकी पावर रेटिंग और फीडबैक रिज़ॉल्यूशन क्षमताओं द्वारा वर्गीकृत किया जाता है। इंजीनियर इस उत्पाद प्रकार का उपयोग उन प्रणालियों में करते हैं जहां सिंक्रनाइज़ेशन और दोहराव प्राथमिक प्रदर्शन मेट्रिक्स हैं। इसका डिज़ाइन बहु-अक्ष असेंबली प्रक्रियाओं में सेटलिंग समय को कम करने के लिए कम-जड़ता (low-inertia) संचालन को प्राथमिकता देता है।
तकनीकी विनिर्देश
निर्माता: ABB
मॉडल: ESM13E-132-152-T1B0A00
पावर रेटिंग: 2 HP
मोटर का प्रकार: AC सर्वो
फीडबैक डिवाइस: रोटरी एनकोडर
माउंटिंग कॉन्फ़िगरेशन: फ्लैंज माउंट
कूलिंग विधि: प्राकृतिक संवहन / फोर्स्ड एयर पर निर्भर
रेटेड गति: निर्माता डेटाशीट के अनुसार
फ्रेम का आकार: ESM13 श्रृंखला मानक
ड्यूटी चक्र: निरंतर
तकनीकी मुख्य विशेषताएं
ESM13E-132-152-T1B0A00 डिज़ाइन उच्च-आवृत्ति संचालन के दौरान थर्मल स्थिरता और सिग्नल अखंडता को प्राथमिकता देता है। एकीकृत रोटरी एनकोडर वास्तविक समय का स्थिति डेटा प्रदान करता है, जो सटीक गति अनुक्रमों में संचयी त्रुटि को कम करता है।
इसके अलावा, मोटर हाउसिंग को निरंतर लोड के तहत कुशलतापूर्वक गर्मी को नष्ट करने के लिए बनाया गया है, जो आंतरिक वाइंडिंग्स के जीवनकाल को बढ़ाता है। यह संरचनात्मक अखंडता सीमित बाड़े के वातावरण में थर्मल शटडाउन के जोखिम को कम करती है।
अतिरिक्त रूप से, मानक ABB ड्राइव प्रोटोकॉल के साथ संगतता रखरखाव टीमों के लिए कमीशनिंग प्रक्रिया को सरल बनाती है। एक मानकीकृत इंटरफ़ेस का उपयोग करके, मोटर तेजी से प्रतिस्थापन की सुविधा प्रदान करती है और निर्धारित रखरखाव अंतराल के दौरान सिस्टम डाउनटाइम को कम करती है।
अनुप्रयोग परिदृश्य
सीएनसी (CNC) मशीनिंग केंद्र: यह मोटर ±0.01 मिमी के भीतर पोजिशनिंग सटीकता प्राप्त करने के लिए माध्यमिक अक्षों को चलाती है, जो जटिल मिलिंग संचालन के दौरान सतह खत्म करने वाली अनियमितताओं को प्रभावी ढंग से कम करती है। हाई-स्पीड पैकेजिंग सिस्टम: यह उपकरण प्रति मिनट 60 इकाइयों से अधिक की चक्र दरों पर निरंतर टॉर्क आउटपुट बनाए रखता है, जो बिना घबराहट या यांत्रिक फिसलन के उत्पाद प्रवाह का स्थिरीकरण सुनिश्चित करता है। स्वचालित सामग्री हैंडलिंग: यह रोबोटिक पिक-एंड-प्लेस आर्म्स के लिए विश्वसनीय त्वरण और मंदी प्रोफाइल प्रदान करता है, जो मानक स्टेपर कॉन्फ़िगरेशन की तुलना में थ्रूपुट दक्षता को लगभग 15% तक अनुकूलित करता है। सटीक इंजेक्शन मोल्डिंग: यह इकाई सहायक वाल्व और इजेक्टर प्लेट टाइमिंग का प्रबंधन करती है, जो सामग्री की बर्बादी को कम करने और मोल्ड चक्र स्थिरता में सुधार करने के लिए आवश्यक उत्तरदायी नियंत्रण प्रदान करती है।
चयन अनुशंसाएं
उपयुक्त अनुप्रयोग: उन सटीक असेंबली स्टेशनों के लिए आदर्श जहां दोहराने योग्य गति प्रोफाइल की आवश्यकता होती है, जहां चक्र का समय 1.2 सेकंड से कम रहता है और लोड भिन्नता रेटेड निरंतर टॉर्क क्षमता के 80% से अधिक नहीं होती है। अनुपयुक्त अनुप्रयोग: भारी-शुल्क, उच्च-प्रभाव वाले औद्योगिक श्रेडिंग या क्रशिंग वातावरण के लिए अनुशंसित नहीं है जहां यांत्रिक शॉक लोड मोटर के रेटेड टॉर्क से 120% से अधिक हो, क्योंकि रोटरी एनकोडर अत्यधिक कंपन से क्षति के प्रति संवेदनशील होता है। तुलनात्मक विश्लेषण: उच्च टॉर्क आउटपुट या लंबे शाफ्ट एक्सटेंशन की आवश्यकता वाले अनुप्रयोगों के लिए, ABB ESM13E-200 श्रृंखला एक अधिक मजबूत विकल्प के रूप में कार्य करती है। जबकि ESM13E-132-152-T1B0A00 को मानक 2 hp आवश्यकताओं के लिए अनुकूलित किया गया है, ESM13E-200-250 श्रृंखला अधिक मांग वाले यांत्रिक भार के लिए 3 hp आउटपुट प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
1. ABB ESM13E-132-152-T1B0A00 के लिए मानक लीड टाइम क्या है, और क्या यह वर्तमान में स्टॉक में है?
स्टॉक में मौजूद इकाइयां भुगतान सत्यापन के बाद 2 से 3 व्यावसायिक दिनों के भीतर भेज दी जाती हैं। 5 इकाइयों से अधिक के थोक खरीद ऑर्डर में फैक्ट्री उत्पादन आवंटन के आधार पर 2 से 3 सप्ताह का मानक लीड टाइम होता है। औपचारिक खरीद ऑर्डर देने से पहले हमारी बिक्री टीम के साथ वास्तविक समय की गोदाम उपलब्धता की पुष्टि की जा सकती है।
2. क्या ESM13E-132-152-T1B0A00 में वारंटी शामिल है, और यह क्या कवर करती है?
प्रत्येक इकाई डिलीवरी की तारीख से शुरू होकर रेटेड परिचालन स्थितियों के तहत विनिर्माण दोषों, विद्युत इन्सुलेशन विफलताओं और एनकोडर सिग्नल विसंगतियों को कवर करने वाली 12 महीने की मानक सीमित वारंटी के साथ आती है। पूर्ण परिचालन अनुपालन सुनिश्चित करने के लिए प्रत्येक मोटर निर्यात पैकेजिंग से पहले कठोर नैदानिक परीक्षण से गुजरती है।
3. इस 2 HP सर्वो मोटर की कीमत कितनी है?
इस मोटर की बाजार कीमत आमतौर पर ऑर्डर वॉल्यूम, फैक्ट्री आवंटन और अंतरराष्ट्रीय माल ढुलाई शर्तों के आधार पर $2,400 से $4,400 USD तक होती है। अनुकूलित वॉल्यूम छूट के साथ आधिकारिक बाध्यकारी कोटेशन के लिए, कृपया अपनी परियोजना आवश्यकताओं के साथ सीधे Beijing Zhongping Technology से संपर्क करें।
4. इंस्टॉलेशन और ड्राइव एकीकरण के लिए कौन सी तकनीकी सहायता उपलब्ध है?
हम प्रत्येक ऑर्डर के साथ विस्तृत तकनीकी दस्तावेज़ प्रदान करते हैं, जिसमें पूर्ण पिनआउट आरेख, मोटर पैरामीटर और ड्राइव स्टार्टअप कॉन्फ़िगरेशन गाइड शामिल हैं। हमारी इंजीनियरिंग टीम कमीशनिंग के दौरान एनकोडर फीडबैक हैंडशेक को सत्यापित करने और पैरामीटर मैपिंग समस्याओं को हल करने के लिए दूरस्थ तकनीकी सहायता भी प्रदान करती है।
5. 24V DC होल्डिंग ब्रेक अनुक्रम को ड्राइव टॉर्क सक्षम के सापेक्ष कैसे समयबद्ध किया जाना चाहिए?
सर्वो ड्राइव को 24V DC इलेक्ट्रोमैकेनिकल होल्डिंग ब्रेक को जारी करने से पहले (आमतौर पर 50 ms से 100 ms देरी इंटरलॉक के साथ) मोटर टॉर्क लागू करना चाहिए। टॉर्क स्थापित होने से पहले ब्रेक जारी करने से ऊर्ध्वाधर अक्षों पर गुरुत्वाकर्षण-प्रेरित लोड फिसलन का कारण बनता है, जबकि सक्रिय गति के दौरान ब्रेक रिलीज में देरी घर्षण अस्तर के समय से पहले खराब होने और ड्राइव ओवर-करंट ट्रिप का कारण बनती है।
6. ESM13E-132-152-T1B0A00 में किस प्रकार का फीडबैक डिवाइस एकीकृत है?
यह इकाई उच्च-रिज़ॉल्यूशन ऑप्टिकल रोटरी एनकोडर से सुसज्जित है जिसे स्वचालित मशीनरी में सटीक गति नियंत्रण और स्थिति निर्धारण के लिए डिज़ाइन किया गया है। एनकोडर उच्च-सटीकता पोजिशनिंग के लिए सीधे ड्राइव फीडबैक कार्ड को विभेदक शोर-प्रतिरोधी सिग्नल आउटपुट करता है।
7. बेल्ट-संचालित अनुप्रयोगों के लिए अधिकतम स्वीकार्य शाफ्ट रेडियल और अक्षीय भार क्या हैं?
130 मिमी फ्रेम शाफ्ट को शाफ्ट एक्सटेंशन मिडपॉइंट पर 450 N तक के रेटेड रेडियल भार और 150 N तक के अक्षीय भार को संभालने के लिए इंजीनियर किया गया है। टाइमिंग बेल्ट या पुली को जोड़ते समय, इंस्टॉलरों को सामने के बियरिंग को अत्यधिक घिसने और सील की समय से पहले विफलता को रोकने के लिए गेज के साथ बेल्ट तनाव को सत्यापित करना चाहिए।
8. 2 HP पावर रेटिंग सर्वो ड्राइव साइजिंग के लिए विद्युत क्षमता में कैसे बदलती है?
2 HP यांत्रिक रेटिंग लगभग 1.5 kW निरंतर विद्युत आउटपुट के अनुरूप है, जिसके लिए एक मिलान 1.5 kW/220V रेटेड सर्वो ड्राइव चरण की आवश्यकता होती है। सिस्टम डिजाइनरों को यह सुनिश्चित करना चाहिए कि ड्राइव की निरंतर वर्तमान रेटिंग मोटर की रेटेड नेमप्लेट वर्तमान से मेल खाती है या उससे अधिक है।
9. क्या मोटर के साथ बॉक्स में पावर और एनकोडर कनेक्टर शामिल हैं?
मोटर अंतर्निहित IP65 सर्कुलर कनेक्टर सॉकेट के साथ भेजी जाती है, जबकि कनेक्टिंग प्लग केबल हार्नेस को आवश्यक मशीन लंबाई के आधार पर अलग से ऑर्डर किया जाता है। अनुरोध पर मोटर ऑर्डर के साथ प्री-असेंबल एक्सटेंशन केबल सेट बंडल किए जा सकते हैं।
10. खरीदार कैसे सत्यापित कर सकते हैं कि प्राप्त 2 HP मोटर प्रामाणिक और अप्रयुक्त है?
प्रामाणिक इकाइयों में लेजर-उत्कीर्ण नेमप्लेट, ट्रेस करने योग्य बैच कोड और मूल पैकेजिंग बॉक्स पर बिना छेड़े हुए फैक्ट्री सील होते हैं। इंस्टॉलेशन से पहले भौतिक निरीक्षण में बेदाग शाफ्ट की-वे और प्राचीन माउंटिंग फ्लैंज सतहें दिखनी चाहिए, जिन पर कोई बोल्ट माउंटिंग निशान न हो।
