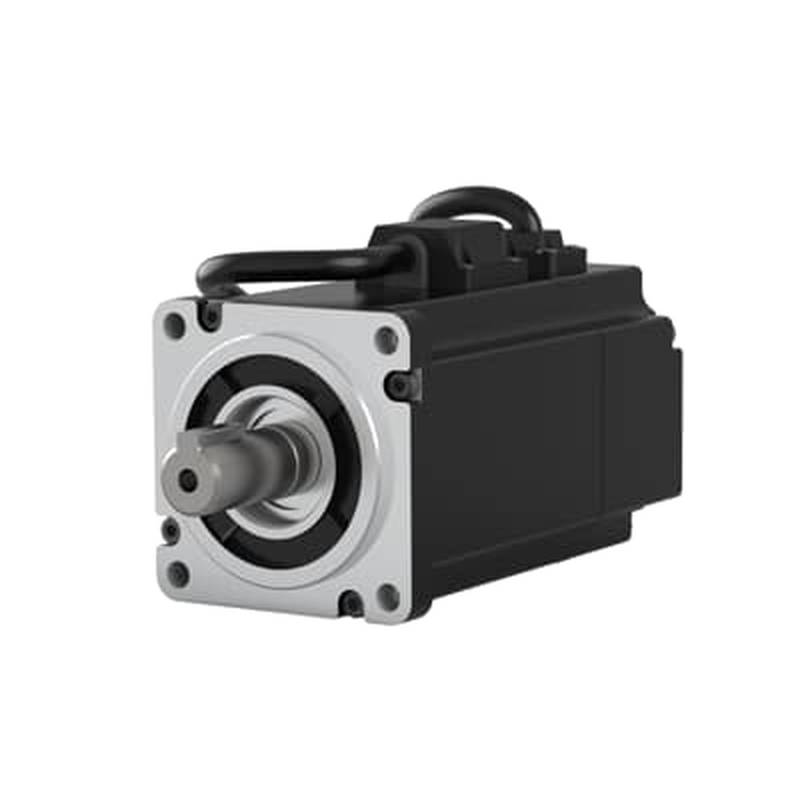

मोशन कंट्रोल सटीकता को अनुकूलित करने के लिए डिज़ाइन किया गया, ABB DSM06L-0KW2-302-S1NA0 लो वोल्टेज ब्रशलेस एसी सर्वो मोटर हाई-थ्रूपुट ऑटोमेशन लाइनों में डायनेमिक लैग को समाप्त करता है। उन्नत स्थायी चुंबक तकनीक का उपयोग करते हुए, यह सर्वो मोटर ब्रशलेस यूनिट तेज त्वरण प्रोफाइल और माइक्रो-रेडियन पोजीशनिंग सटीकता सुनिश्चित करती है। Beijing Zhongping Technology (北京众平科技股份有限公司) अनियोजित फैक्ट्री डाउनटाइम को कम करने के लिए तत्काल घटक तैनाती की सुविधा प्रदान करता है।
औद्योगिक स्वचालन मशीनरी को अक्सर निरंतर हाई-ड्यूटी चक्रों के दौरान थर्मल बहाव, यांत्रिक बैकलैश और एनकोडर फीडबैक गिरावट का सामना करना पड़ता है। उन्नत गति आर्किटेक्चर की ड्राइव परत के भीतर संचालन करते हुए, यह लो वोल्टेज सर्वो मोटर भारी जड़त्वीय भार का प्रबंधन करते हुए सटीक नियंत्रक आदेशों को यांत्रिक रोटेशन में अनुवादित करता है। जब तेजी से लोड स्विचिंग से चरण वर्तमान स्पイク और पोजीशनिंग त्रुटियां होती हैं, तो इंजीनियरों को एक विश्वसनीय एक्चुएटर की आवश्यकता होती है जो अति गरम किए बिना स्थिर टॉर्क आउटपुट बनाए रखता है। यह ब्रशलेस सर्वो मोटर यांत्रिक अनुनाद और थर्मल संतृप्ति को दबाने के लिए उच्च-रिज़ॉल्यूशन फीडबैक इंटरफेस और कम-जड़त्व वाले रोटर डिज़ाइन को एकीकृत करता है। हाई-स्पीड डिजिटल नियंत्रकों और भारी-भरकम यांत्रिक एक्चुएटर्स के बीच की खाई को पाटकर, यूनिट बहु-अक्ष रोबोटिक प्रणालियों और स्वचालित विधानसभा लाइनों में स्थिर बंद-लूप संचालन सुरक्षित करती है।
तकनीकी विनिर्देश
रेटेड आउटपुट पावर: 0.75 kW @ 400 VDC
निरंतर स्टाल टॉर्क: 2.4 Nm @ 20°C परिवेश
पीक टॉर्क: 7.2 Nm @ अधिकतम वर्तमान सीमा
रेटेड गति: 3000.0 rpm @ रेटेड वोल्टेज
अधिकतम ऑपरेटिंग गति: 5000.0 rpm @ अनलोडेड स्थिति
लाइन-टू-लाइन प्रतिरोध: 1.2 ohms @ 25°C
लाइन-टू-लाइन इंडक्शन: 4.5 mH @ 1 kHz
रोटर इनरशिया: 0.00018 kg m2 @ कोई लोड नहीं
फीडबैक डिवाइस प्रकार: एब्सोल्यूट एनकोडर @ 24 VDC आपूर्ति
अधिकतम ऑपरेटिंग वोल्टेज: 48 VDC @ नॉमिनल इनपुट
वजन: 2.1 kg @ मानक कॉन्फ़िगरेशन
ऑपरेटिंग तापमान रेंज: 0°C - 40°C @ पूर्ण लोड
सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप
उचित हार्डवेयर एकीकरण के लिए PWM इन्वर्टर द्वारा उत्पन्न उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप से संवेदनशील एनकोडर संकेतों की रक्षा के लिए परिरक्षण और ग्राउंडिंग प्रोटोकॉल का कड़ाई से पालन करना आवश्यक है। तकनीशियनों को विकिरणित उत्सर्जन को रोकने के लिए ड्राइव चेसिस पर 360-डिग्री बैकशेल समाप्ति के साथ बख्तरबंद, परिरक्षित केबल का उपयोग करके मोटर पावर चरणों को जोड़ना होगा। क्रॉस-टॉक और सिग्नल पैकेट भ्रष्टाचार को रोकने के लिए फीडबैक केबल को न्यूनतम 200 मिमी की दूरी से उच्च-वोल्टेज पावर कॉड्युट से शारीरिक रूप से दूर रूट किया जाना चाहिए। ग्राउंडिंग को कम-प्रतिबाधा मशीन संदर्भ ग्राउंड से बंधे स्टार-टोपोलॉजी कॉन्फ़िगरेशन का पालन करना चाहिए, जो फीडबैक सर्किट में कॉमन-मोड वोल्टेज उतार-चढ़ाव को प्रेरित करने वाले ग्राउंड लूप को प्रभावी ढंग से समाप्त करता है। संभोग कनेक्टर, जैसे कि भारी-भरकम औद्योगिक गोलाकार प्लग, पिन जुड़ाव को सुरक्षित करने और पर्यावरण सीलिंग अखंडता को बनाए रखने के लिए उचित टोक़ रिंच कसने की आवश्यकता होती है। प्रारंभिक सिस्टम पावर-अप से पहले, यह सुनिश्चित करने के लिए 500 VDC इंसुलेशन परीक्षक का उपयोग करके स्टेटर विंडिंग्स और मोटर हाउसिंग के बीच अलगाव प्रतिरोध को सत्यापित करें कि कोई आंतरिक शॉर्ट सर्किट मौजूद नहीं है।
विश्वसनीयता और पर्यावरण स्थायित्व
मांग करने वाले कारखाने के वातावरण के लिए निर्मित, इस इकाई में IP65 सुरक्षा रेटिंग है, जो आंतरिक घटकों को एयरबोर्न धूल के प्रवेश और किसी भी दिशा से कम दबाव वाले पानी के जेट से सील करती है। एनोडाइज्ड एल्यूमीनियम हाउसिंग एक कुशल थर्मल कंडक्टर के रूप में कार्य करता है, जो मानक ऑपरेटिंग परिस्थितियों में जबरन-वायु कूलिंग प्रशंसकों की आवश्यकता के बिना आंतरिक स्टेटर गर्मी को सीधे परिवेशी हवा में नष्ट करता है। बीयरिंगों को उच्च तापमान वाले सिंथेटिक ग्रीस के साथ पूर्व-लुब्रिकेट किया जाता है जो समय से पहले पिंजरे के पहनने या स्नेहक क्षरण के बिना निरंतर माइक्रो-दोलन और उच्च रेडियल भार का सामना करने के लिए डिज़ाइन किया गया है। विफलता के बीच माध्य समय को अधिकतम करने के लिए, रखरखाव तकनीशियनों को रासायनिक जोखिम या अपघर्षक पहनने के संकेतों के लिए समय-समय पर शाफ्ट सील का निरीक्षण करना चाहिए, संदूषक प्रवास आंतरिक असर रेसवे तक पहुंचने से पहले गतिशील सील को बदलना चाहिए। मजबूत घुमावदार इन्सुलेशन प्रणाली क्लास एफ तापमान阈值 तक थर्मल उम्र बढ़ने का विरोध करती है, भारी चक्रीय लोड प्रोफाइल के दौरान विस्तारित परिचालन दीर्घायु सुनिश्चित करती है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही गति एक्चुएटर का चयन करने के लिए गतिशील भार प्रोफाइल के खिलाफ निरंतर टॉर्क आवश्यकताओं, थर्मल अपव्यय क्षमताओं और बस वोल्टेज संगतता को संतुलित करने की आवश्यकता होती है। Beijing Zhongping Technology (北京众平科技股份有限公司) बहु-विक्रेता खरीद प्रक्रियाओं को सुव्यवस्थित करने के लिए मिलान ड्राइव इलेक्ट्रॉनिक्स, ग्रह गियरबॉक्स और फीडबैक केबल की एक व्यापक सूची बनाए रखता है। समान उत्पाद परिवार के भीतर वैकल्पिक फ्रेम आकार या उच्च स्टाल टॉर्क阈值 की आवश्यकता वाले अनुप्रयोगों के लिए, तकनीकी टीमें DSM06M या DSM07 श्रृंखला मोटर्स जैसे संगत वेरिएंट का मूल्यांकन कर सकती हैं। लीगेसी ब्रश-प्रकार के सिस्टम को आधुनिक ब्रशलेस आर्किटेक्चर में माइग्रेट करते समय, हमारी स्थानीय एप्लिकेशन इंजीनियरिंग टीम सहज ड्रॉप-इन प्रतिस्थापन सुनिश्चित करने के लिए क्रॉस-रेफरेंस विश्लेषण, यांत्रिक आयाम सत्यापन और ट्यूनिंग पैरामीटर अनुकूलन में सहायता करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस मोटर मॉडल के लिए वर्तमान स्थानीय इन्वेंट्री स्थिति और विशिष्ट वितरण लीड समय क्या है?
Beijing Zhongping Technology (北京众平科技股份有限公司) इस विशिष्ट इकाई के लिए सक्रिय क्षेत्रीय स्टॉक बनाए रखता है, जिससे सुविधा डाउनटाइम को कम करने के लिए उसी दिन प्रेषण और त्वरित रसद की अनुमति मिलती है.
2. खरीद पर कौन सी मानक वारंटी कवरेज और RMA प्रक्रियाएं लागू होती हैं?
प्रत्येक इकाई को एक व्यापक 12 महीने की परिचालन वारंटी द्वारा समर्थित किया जाता है, जो कठोर पूर्व-शिपमेंट गुणवत्ता ऑडिट और Beijing Zhongping Technology (北京众平科技股份有限公司) के माध्यम से सुव्यवस्थित स्थानीय रिटर्न प्रोसेसिंग द्वारा समर्थित है।
3. नामित ऑपरेटिंग वोल्टेज रेंज और विद्युत अलगाव विनिर्देश क्या है?
इकाई 48 VDC तक कम वोल्टेज प्रत्यक्ष वर्तमान मापदंडों के भीतर सुरक्षित रूप से संचालित होती है, जिसमें आवास फ्रेम के खिलाफ 1500 VAC ढांकता हुआ शक्ति का सामना करने के लिए परीक्षण किए गए प्रबलित घुमावदार इन्सुलेशन की सुविधा है।
4. कौन से संचार प्रोटोकॉल और फीडबैक इंटरफेस मूल रूप से समर्थित हैं?
मोटर उच्च-रिज़ॉल्यूशन एब्सोल्यूट एनकोडर प्रोटोकॉल को एकीकृत करता है, समर्पित परिरक्षित सिग्नल लाइनों के माध्यम से सीधे संगत बहु-अक्ष सर्वो नियंत्रकों को सटीक रोटर स्थिति डेटा संचारित करता है।
5. विशिष्ट पर्यावरण संरक्षण रेटिंग और स्वीकार्य परिवेश तापमान सीमा क्या हैं?
असेंबली IP65 प्रवेश सुरक्षा मानकों को पूरा करती है और पूर्ण निरंतर लोड स्थितियों के तहत 0°C - 40°C के परिवेश तापमान सीमा के भीतर मज़बूती से संचालित होती है।
6. स्थापना के दौरान किन यांत्रिक बढ़ते सहिष्णुता और संरेखण प्रक्रियाओं की अनुशंसा की जाती है?
निर्माता विनिर्देशों के लिए टर्किड ग्रेड 8.8 फास्टनरों का उपयोग करके मोटर फ्लैंग को एक फ्लैट, मशीनीकृत धातु की सतह पर स्थापित करें, यह सुनिश्चित करते हुए कि समय से पहले असर पहनने से रोकने के लिए रेडियल शाफ्ट रनआउट 0.02 मिमी के भीतर रहता है।
7. दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करने के लिए किन नियमित रखरखाव जांचों की आवश्यकता होती है?
अखंडता के लिए शाफ्ट सील के आवधिक निरीक्षण करें, हर 6 महीने में बिजली और फीडबैक कनेक्टर की जकड़न की जांच करें, और सुनिश्चित करें कि बाहरी आवास कूलिंग पंख धूल संचय से मुक्त रहें।
8. इंजीनियर विशिष्ट जड़त्वीय भार के लिए सॉफ्टवेयर संगतता और ट्यून मापदंडों को कैसे सत्यापित कर सकते हैं?
मोटर थर्मल और विद्युत स्थिरांक इनपुट करने के लिए निर्माता कॉन्फ़िगरेशन सॉफ्टवेयर सूट का उपयोग करें, इष्टतम PID लूप लाभ स्थापित करने के लिए स्वचालित जड़ता पहचान रूटीन निष्पादित करें।
