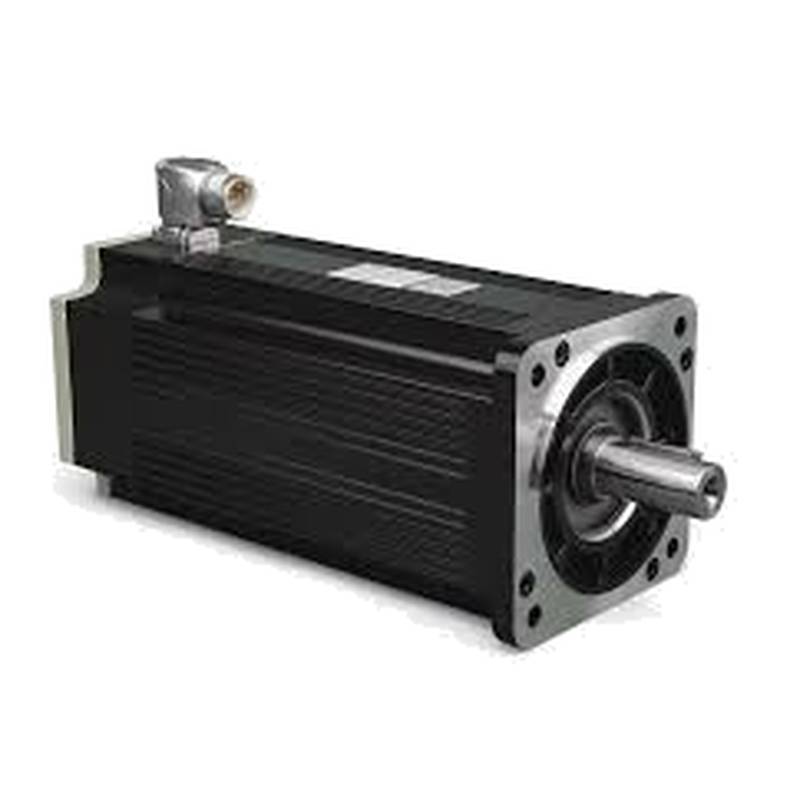

ABB HDS130-0620ASKNN हाई स्पीड ब्रशलेस सर्वो मोटर - 2kW 6000 RPM

आधुनिक स्वचालित विनिर्माण में उच्च-क्षमता वाले मोशन कंट्रोल सिस्टम (motion control systems) के लिए हेवी-ड्यूटी सर्वो एक्ट्यूएटर (servo actuators) की आवश्यकता होती है जो स्थिति सटीकता से समझौता किए बिना असाधारण गतिशील प्रतिक्रिया प्रदान करते हैं। ABB HDS130-0620ASKNN 2kW 400V 6000 RPM हाई-स्पीड ब्रशलेस एसी सर्वो मोटर मल्टी-एक्सिस मशीनरी के लिए एक मजबूत समाधान प्रदान करती है, जो प्रक्षेप पथ ट्रैकिंग त्रुटियों को समाप्त करने के लिए 6.36 N·m के निरंतर रेटेड टॉर्क को हाई-रिजॉल्यूशन एब्सोल्यूट एन्कोडर के साथ जोड़ती है। Beijing Zhongping Technology (Beijing Zhongping Technology) आपके संयंत्र को लंबे समय तक परिचालन डाउनटाइम से बचाने के लिए इस विशिष्ट ड्राइव मॉडल की स्थानीय गोदाम इन्वेंट्री बनाए रखती है, जो तत्काल घटक पूर्ति, प्रेषण-पूर्व गुणवत्ता सत्यापन और एक व्यापक 12 महीने की वारंटी प्रदान करती है।

हाई-स्पीड पैकेजिंग लाइनों, स्वचालित छँटाई सेल और सटीक मल्टी-एक्सिस सीएनसी (CNC) मशीनरी को अक्सर मोटर थर्मल ड्रिफ्ट, रोटर इनरेशिया बेमेल और ड्राइव फीडबैक भ्रष्टाचार के कारण गंभीर थ्रूपुट बाधाओं का सामना करना पड़ता है। 3-चरण 400 VAC पावर नेटवर्क पर काम करने वाली, यह 2.0 kW सर्वो मोटर एक अनुकूलित स्टेटर वाइंडिंग ज्यामिति की सुविधा देती है जो 0.00045 kg·m² का कम रोटर इनरेशिया और 15.6 A की पीक करंट थ्रेशोल्ड उत्पन्न करती है। 540 VDC के नाममात्र डीसी बस वोल्टेज पर, यह इकाई उप-मिलीसेकंड गतिशील प्रतिक्रिया समय बनाए रखते हुए 6,000 RPM तक के घूर्णी वेग तक पहुँचती है। एकीकृत एब्सोल्यूट फीडबैक एन्कोडर उच्च-घनत्व स्थिति ट्रैकिंग प्रदान करता है, उच्च-आवृत्ति यांत्रिक कंपन को दबाता है और तेजी से त्वरण के दौरान वर्कपीस की सतह की गुणवत्ता की रक्षा करता है।

मशीनरी रेट्रोफिट और तत्काल फील्ड प्रतिस्थापन को सुव्यवस्थित करने के लिए, Beijing Zhongping Technology (Beijing Zhongping Technology) प्रत्यक्ष हार्डवेयर पूर्ति के साथ-साथ एंड-टू-एंड तकनीकी सहायता प्रदान करती है। क्षेत्रीय स्टॉक से भेजे जाने वाले प्रत्येक मोटर में कठोर विद्युत पैरामीटर परीक्षण, वाइंडिंग इन्सुलेशन ऑडिट और यांत्रिक आयाम सत्यापन होता है। उनकी समर्पित इंजीनियरिंग टीम सहज ड्रॉप-इन एकीकरण सुनिश्चित करने के लिए ड्राइव पैरामीटर मिलान, पिनआउट सत्यापन और नियंत्रण लूप ट्यूनिंग में सहायता करती है।

तकनीकी विनिर्देश

Model:ABB HDS130-0620ASKNN

Rated Power Output:2.0 kW at 3,000 RPM

Continuous Rated Torque:6.36 N·m(at 20°C Ambient)

Maximum Peak Current:15.6 A(400 VAC)

Continuous Rated Voltage:400 VAC(3-Phase)

Continuous Rated Current:5.2 A

Maximum Velocity Limit:6,000 RPM(at 540 VDC Bus)

Rotor Moment of Inertia:0.00045 kg·m²

Torque Constant(Kt):1.22 N·m/A

Back-EMF Voltage Constant(Ke):74.5 V per 1,000 RPM

Stator Winding Resistance:1.45 Ohms(Phase-to-Phase)

Stator Winding Inductance:8.2 mH(at 1 kHz)

Enclosure Protection Class:IP65(Shaft Seal Excluded)

Permissible Operating Temperature:0°C to 40°C Ambient

Nominal Motor Mass:7.8 kg(Standard Configuration)

Regulatory Compliance:CE,RoHS,UL

सिस्टम एकीकरण और हार्डवेयर सेटअप

इस 7.8 kg मोटर के यांत्रिक स्थापना के लिए चार प्रॉपर्टी क्लास 8.8 हाई-टेन्साइल माउंटिंग बोल्ट के साथ एक कठोर, सटीक-ग्राउंड पायलट फ्लैंज की आवश्यकता होती है। यांत्रिक तनाव को समान रूप से वितरित करने और उच्च गतिशील त्वरण प्रोफाइल के दौरान मोटर हाउसिंग विरूपण को रोकने के लिए निर्माता विनिर्देशों के अनुसार फास्टनरों को क्रॉस-पैटर्न अनुक्रम में टॉर्क किया जाना चाहिए। शक्ति और फीडबैक के लिए हेवी-ड्यूटी मेट्रिक गोलाकार कनेक्टर पर्यावरणीय दूषित पदार्थों के खिलाफ कंपन-प्रूफ सील स्थापित करने के लिए थ्रेडेड कपलिंग रिंग का उपयोग करते हैं। वायरिंग दिशानिर्देशों के लिए पल्स-चौड़ाई मॉड्यूलेशन इन्वर्टर स्विचिंग शोर को फीडबैक सिग्नल अखंडता को कम करने से रोकने के लिए कम-वोल्टेज एन्कोडर डेटा लाइनों से दूर अलग ग्राउंडेड धात्विक कंडूईट में 400 VAC पावर चालकों को चलाने की आवश्यकता होती है।

कंट्रोल कैबिनेट के अंदर, परिरक्षित पावर केबल को कैबिनेट प्रवेश पर तुरंत मुख्य ईएमसी (EMC) ग्राउंडिंग बार के खिलाफ 360-डिग्री कंडक्टिव क्लैंपिंग प्राप्त करनी चाहिए। चूँकि 400 VAC हाई-स्पीड मोशन ड्राइव पीक त्वरण अंतराल के दौरान 15.6 A तक खींचते हैं, पावर केबल गेज चयन को 6,000 RPM पर पूर्ण टॉर्क आउटपुट को संरक्षित करने के लिए लंबे तार रन में वोल्टेज ड्रॉप के लिए जिम्मेदार होना चाहिए। मोटर कनेक्टर हाउसिंग के पास मजबूत स्ट्रेन-रिलीफ क्लैंप स्थापित करने से आंतरिक पिन संपर्कों को निरंतर यांत्रिक झुकने से अलग किया जाता है, जिससे तेजी से मल्टी-एक्सिस गति के दौरान कंडक्टर थकान और आवेदी ओपन-सर्किट दोषों को रोका जा सकता है।

विश्वसनीयता और पर्यावरण स्थायित्व

आंतरिक स्टेटर और रोटर असेंबली को IP65 इनग्रेड प्रोटेक्शन रेटिंग प्राप्त करने के लिए इंजीनियर किए गए कास्ट एल्यूमीनियम एनक्लोजर के भीतर रखा गया है। यह बीहड़ खोल हानिकारक धूल कणों और कम दबाव वाले पानी के स्प्रे के प्रवेश को रोकता है जो आमतौर पर आक्रामक विनिर्माण वातावरण में मौजूद होते हैं। निरंतर 2.0 kW लोड ड्यूटी के दौरान उत्पन्न थर्मल ऊर्जा पंख वाले बाहरी शरीर में प्राकृतिक संवहन के माध्यम से नष्ट हो जाती है, जिसके लिए मोटर फ्रेम के चारों ओर अनियंत्रित परिवेश वायु प्रवाह की आवश्यकता होती है। स्टेटर वाइंडिंग इन्सुलेशन रैपिड IGBT वोल्टेज स्विचिंग क्षणों के संपर्क में आने पर दीर्घकालिक डाइलेक्ट्रिक प्रतिरोध बनाए रखते हुए क्लास F थर्मल थ्रेशोल्ड (155°C) का पालन करता है।

निवारक रखरखाव रूटीन को सील पहनने या स्नेहक प्रवास के शुरुआती लक्षणों का पता लगाने के लिए शाफ्ट पास-थ्रू क्षेत्र के आवधिक दृश्य ऑडिट की आवश्यकता होती है। तकनीशियनों को हर छह महीने में सभी कनेक्टर लॉकिंग रिंग की जकड़न को सत्यापित करना चाहिए और आइसोप्रोपिल अल्कोहल के साथ नम लिंट-मुक्त कपड़ों का उपयोग करके कूलिंग फिन से जमी हुई धूल को साफ करना चाहिए। उच्च-ड्यूटी औद्योगिक चक्रों के लिए इंजीनियर, यह हाई-स्पीड मोटर आर्किटेक्चर रेटेड विद्युत और थर्मल स्थितियों के तहत 40,000 घंटे से अधिक का अनुमानित औसत समय विफलता (MTBF) प्रदान करती है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

एक इष्टतम 2 kW हाई-स्पीड एक्ट्यूएटर चुनने के लिए यह सुनिश्चित करने के लिए संपूर्ण गति प्रोफ़ाइल में रूट-मीन-सquare टॉर्क मांग का मूल्यांकन करने की आवश्यकता होती है कि निरंतर परिचालन भार 6.36 N·m वाइंडिंग थर्मल रेटिंग से अधिक न हो। 6,000 RPM से उच्च-जड़ता भार को कम करने से पर्याप्त पुनर्योजी ऊर्जा उत्पन्न होती है, जिससे बस वोल्टेज स्पाइक्स को अवशोषित करने और ड्राइव ओवर-वोल्टेज दोषों को रोकने के लिए बाहरी ब्रेकिंग रेसिस्टर का उचित आकार महत्वपूर्ण हो जाता है। जब विशिष्ट स्थानिक बाधाएं या टॉर्क-स्पीड आवश्यकताएं वैकल्पिक कॉन्फ़िगरेशन को अनिवार्य करती हैं, तो नियंत्रण इंजीनियर व्यापक हाई-स्पीड एसी सर्वो परिवार के भीतर पूरक मॉडल का संदर्भ ले सकते हैं।

जब प्राथमिक उपकरण निर्माता आपूर्ति चैनलों को विस्तारित कारखाने के नेतृत्व समय का अनुभव होता है, तो Beijing Zhongping Technology (Beijing Zhongping Technology) तत्काल क्रॉस-रेफरेंस समर्थन और स्थानीय स्टॉक प्रतिस्थापन विकल्प प्रदान करती है। उनकी तकनीकी टीम मशीन रीडिजाइन की आवश्यकता के बिना उत्पादन लाइनों को बहाल करने वाले पूरी तरह से संगत प्रतिस्थापन इकाइयों को वितरित करने के लिए प्रमुख विद्युत मापदंडों, फ्लैंज बोल्ट आयामों, शाफ्ट कीवे सहिष्णुता और एन्कोडर संचार प्रोटोकॉल का मूल्यांकन करती है।

सुरक्षा इंजीनियरिंग, गुणवत्ता नियंत्रण और अनुपालन

हाई-वोल्टेज औद्योगिक उपकरण संचालन के लिए सुरक्षा प्रोटोकॉल का कड़ाई से पालन करना आवश्यक है, जिसमें मोटर को 15.6 A से अधिक पीक करंट से बचाने के लिए सेट ड्राइव-स्तरीय ओवर-करंट ट्रिप सीमाएं शामिल हैं। मोटर वाइंडिंग इन्सुलेशन वोल्टेज सर्ज के दौरान ग्राउंड फॉल्ट खतरों के खिलाफ ऑपरेटिंग कर्मियों की रक्षा के लिए उच्च-संभावित डाइलेक्ट्रिक विदस्टैंड परीक्षण से गुजरता है। आंतरिक थर्मल निगरानी तत्व ड्राइव नियंत्रक के साथ सीधे संवाद करते हैं ताकि परिवेश का तापमान 40°C से अधिक हो जाने पर या कूलिंग फिन बाधित होने पर नियंत्रित मंदी स्टॉप शुरू किया जा सके। CE, RoHS और UL दिशानिर्देशों के तहत पूर्ण प्रमाणन अंतर्राष्ट्रीय बाजारों में निर्यात की जाने वाली मशीनरी के लिए पूर्ण अनुपालन सुनिश्चित करता है।

गोदाम प्रेषण से पहले, प्रत्येक इकाई Zhongping (众平) के गुणवत्ता आश्वासन विशेषज्ञों द्वारा किए गए बहु-बिंदु गुणवत्ता नियंत्रण निरीक्षण से गुजरती है। इस प्रक्रिया में चरण प्रतिरोध को मापना, चरण अधिष्ठापन समरूपता को सत्यापित करना, 0.05 mm सहिष्णुता के भीतर शाफ्ट एकाग्रता का ऑडिट करना और वास्तविक समय एब्सोल्यूट एन्कोडर संचार को मान्य करना शामिल है। यह कठोर पूर्व-शिपमेंट ऑडिट प्लग-एंड-प्ले परिचालन तत्परता सुनिश्चित करता है और महत्वपूर्ण उत्पादन परिसंपत्तियों के लिए बॉक्स-आउट विफलता जोखिम को समाप्त करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1:What is the local stock status and delivery timeline for this 2kW servo motor?

A1:इस विशिष्ट 2 kW मॉडल के लिए क्षेत्रीय इन्वेंट्री को तत्काल प्रसंस्करण की सुविधा के लिए स्थानीय स्टॉक में बनाए रखा जाता है। मानक मीट्रिक बढ़ते आयाम और 400 VAC पावर कनेक्शन की विशेषता, यह सक्रिय उत्पादन लाइनों में तेजी से ड्रॉप-इन स्थापना की अनुमति देता है। Beijing Zhongping Technology (Beijing Zhongping Technology) आपातकालीन प्रतिस्थापन के लिए उसी दिन प्रसंस्करण और त्वरित वितरण विकल्प प्रदान करती है।

Q2:What warranty coverage and technical support accompany this product?

A2:इस उत्पाद में रेटेड ऑपरेटिंग परिस्थितियों के तहत विनिर्माण दोषों और हार्डवेयर खराबी को कवर करने वाली एक मानक 12 महीने की वारंटी शामिल है। मजबूत क्लास F इन्सुलेशन और IP65 कास्ट हाउसिंग मांग गति चक्रों के दौरान आंतरिक घटकों की रक्षा करती है। Zhongping (众平) की तकनीकी टीम डाउनटाइम को कम करने के लिए स्थानीय नैदानिक मूल्यांकन और RMA हैंडलिंग प्रदान करती है।

Q3:What are the input voltage and current specifications for operating this unit?

A3:मोटर मानक 3-चरण 400 VAC आपूर्ति नेटवर्क पर काम करता है, जो 2.0 kW आउटपुट पावर प्रदान करने के लिए 5.2 A के रेटेड निरंतर करंट को खींचता है। उच्च-त्वरण चरणों के दौरान, मोटर संगत 400V सर्वो ड्राइव से 15.6 A तक का पीक करंट खींच सकता है। सिस्टम इंजीनियरों को इन पीक करंट सीमाओं के खिलाफ कैबिनेट ब्रेकर रेटिंग और पावर केबल आकार को सत्यापित करना होगा।

Q4:What drive bus voltage is required to achieve the 6,000 RPM maximum speed?

A4:पूर्ण 6,000 RPM ऑपरेटिंग वेग तक पहुँचने के लिए मोटर के 74.5 V प्रति 1,000 RPM वोल्टेज स्थिरांक के आधार पर एक नाममात्र 540 VDC मध्यवर्ती ड्राइव बस वोल्टेज की आवश्यकता होती है। कम डीसी बस वोल्टेज पर काम करने से बैक-ईएमएफ थ्रेशोल्ड बाधाओं के कारण अधिकतम प्राप्त गति कम हो जाती है। आप अपने एप्लिकेशन के लिए ड्राइव बस वोल्टेज संगतता की पुष्टि करने के लिए हमारे इंजीनियरिंग विशेषज्ञों से परामर्श कर सकते हैं।

Q5:Is an external braking resistor necessary when operating at high rotational speeds?

A5:6,000 RPM से तेजी से मंदी ड्राइव डीसी बस लिंक पर महत्वपूर्ण गतिज ऊर्जा को वापस स्थानांतरित करती है। उचित रूप से आकार के बाहरी ब्रेकिंग रेसिस्टर को एकीकृत करना इस पुनर्योजी ऊर्जा को गर्मी के रूप में समाप्त करता है, जिससे तेजी से रुकने वाले चक्रों के दौरान ड्राइव ओवर-voltage फॉल्ट शटडाउन को रोका जा सकता है। हमारी तकनीकी टीम आपके विशिष्ट लोड इनरेशिया अनुपात के आधार पर ब्रेकिंग रेसिस्टर साइजिंग गणना प्रदान करती है।

Q6:What mechanical mounting tolerances must be maintained during installation?

A6:स्थापना के लिए प्रॉपर्टी क्लास 8.8 माउंटिंग बोल्ट और संचालित लोड शाफ्ट के सापेक्ष 0.05 mm एकाग्रता के भीतर संरेखित एक कठोर माउंटिंग फ्लैंज की आवश्यकता होती है। 7.8 kg मोटर बॉडी का उचित संरेखण 6.36 N·m निरंतर टॉर्क लोड के तहत रेडियल असर अधिभार और शाफ्ट युग्मन थकान को रोकता है। Beijing Zhongping Technology (Beijing Zhongping Technology) अनुरोध पर यांत्रिक माउंटिंग टेम्पलेट और संरेखण दिशानिर्देश प्रदान करती है।

Q7:What environmental protection rating applies to this high-speed motor housing?

A7:कास्ट एल्यूमीनियम हाउसिंग धूल के प्रवेश और किसी भी दिशा से कम दबाव वाले पानी के स्प्रे के खिलाफ IP65 सुरक्षा रेटिंग बनाए रखती है। घूमने वाले शाफ्ट पास-थ्रू बिंदु को निरंतर काटने वाले तरल पदार्थों या तेल के धुंध के संपर्क में आने पर एक अतिरिक्त बाहरी रेडियल तेल सील की आवश्यकता होती है। विशिष्ट रासायनिक संगतता और सीलिंग दिशानिर्देशों के लिए उत्पाद दस्तावेज़ीकरण की समीक्षा करें।

Q8:What cabling practices protect feedback signals from high-voltage drive noise?

A8:शोर शमन के लिए मोटर कनेक्टर शेल पर 360-डिग्री कंडक्टिव बैकशेल क्लैंप के साथ समाप्त दोहरे-परिरक्षित पावर केबल की आवश्यकता होती है। कम-वोल्टेज एब्सोल्यूट एन्कोडर सिग्नल लाइनों को अलग ग्राउंडेड वायरवे के माध्यम से रूट करना उन्हें 400V PWM ड्राइव स्विचिंग शोर से अलग करता है। Zhongping (众平) में तकनीकी सहायता डेस्क विस्तृत नियंत्रण कैबिनेट ग्राउंडिंग आरेख प्रदान करती है।

Q9:What routine preventive maintenance ensures maximum operational longevity?

A9:रखरखाव रूटीन में कनेक्टर की जकड़न को सत्यापित करना, झुकने की थकान के लिए पावर केबल जैकेट का निरीक्षण करना और हर छह महीने में बाहरी कूलिंग फिन से धूल निकालना शामिल है। सॉलिड-स्टेट रोटर संरचना रेटेड थर्मल स्थितियों के तहत 40,000 घंटे से अधिक के MTBF का समर्थन करते हुए यांत्रिक पहनने वाले हिस्सों को समाप्त करती है। स्पेयर केबल असेंबली और कनेक्टर किट तत्काल प्रेषण के लिए उपलब्ध हैं।

Q10:Can this model replace legacy high-speed motors in existing machines?

A10:समान फ्लैंज पैटर्न, शाफ्ट कीवे विनिर्देशों और 1.22 N·m/A टॉर्क स्थिरांक के साथ प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन इकाइयों को पुरानी मशीनरी के लिए कॉन्फ़िगर किया जा सकता है। एन्कोडर फीडबैक प्रोटोकॉल का मिलान सॉफ्टवेयर पुनर्प्रोग्रामिंग के बिना तीसरे पक्ष के गति नियंत्रकों के साथ पूर्ण संगतता सुनिश्चित करता है। Beijing Zhongping Technology (Beijing Zhongping Technology) मॉडल क्रॉस-रेफरिंग और ड्राइव पैरामीटर रूपांतरण में सहायता करती है।
