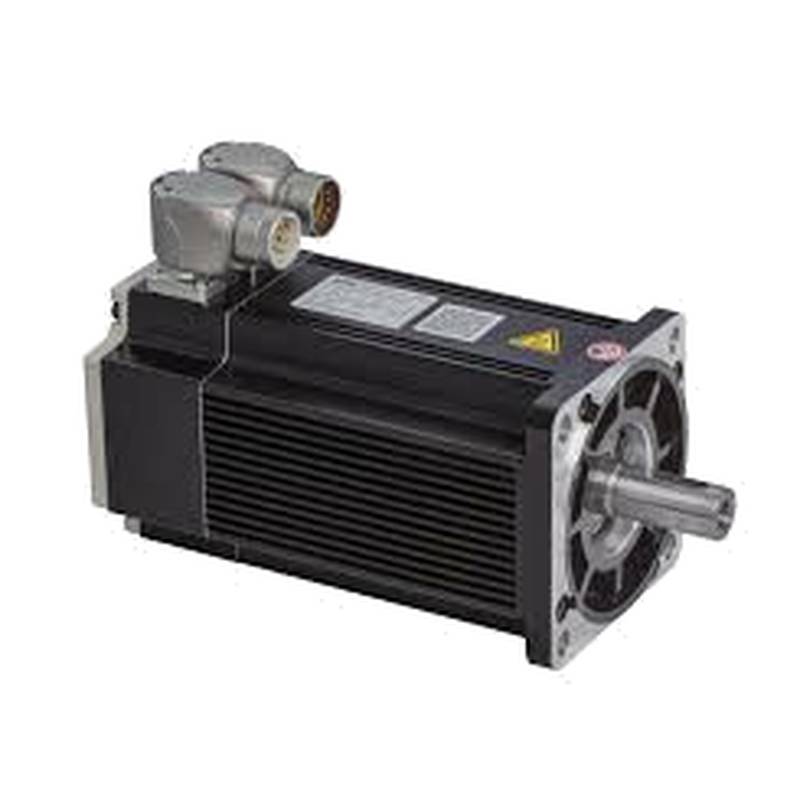

मोशन कंट्रोल के लिए ABB (ABB) HDS100-0308ASKNN 750 वाट ब्रशलेस एसी सर्वो मोटर

आधुनिक औद्योगिक स्वचालन लाइनें अक्सर उच्च-ड्यूटी-साइकिल पोजिशनिंग कार्यों में थर्मल बहाव और एनकोडर फीडबैक क्षरण के कारण थ्रूपुट बाधाओं और अप्रत्याशित डाउनटाइम से पीड़ित होती हैं। सटीक गति नियंत्रण अनुप्रयोगों (Precision motion control applications) को उच्च-गति अनुक्रमण के दौरान यांत्रिक बैकलैश और वेग रिपल को खत्म کرنے के लिए उच्च-प्रदर्शन घटकों की आवश्यकता होती है। ABB HDS100-0308ASKNN 750 वाट एसी सर्वो मोटर को लागू करना स्वचालित पैकेजिंग, सीएनसी मशीनिंग (CNC machining), और अर्धचालक विधानसभा मशीनरी में सटीक टॉर्क आउटपुट और तेजी से गतिशीलता प्रतिक्रिया सुनिश्चित करता है।

यह उच्च घनत्व वाली ब्रशलेस सर्वो मोटर उप-माइक्रोन स्थिति ट्रैकिंग और व्यापक गति विनियमन श्रेणियों को प्राप्त करने के लिए एक एकीकृत 20-बिट ऑप्टिकल абсолю एनकोडर के साथ संयुक्त उन्नत स्थायी चुंबक तुल्यकालिक तकनीक का उपयोग करती है। भारी-शुल्क विद्युत चुम्बकीय परिरक्षण और आंतरिक थर्मल निगरानी विद्युत शोर और उच्च भार क्षणों के खिलाफ परिचालन अखंडता की रक्षा करती है। Beijing Zhongping Technology (北京众平科技股份有限公司) इस मॉडल के लिए क्षेत्रीय गोदाम इन्वेंट्री तक तत्काल पहुंच प्रदान करती है, जिससे परिचालन डाउनटाइम को कम करने के लिए पूर्व-शिपमेंट परीक्षण, गतिशीलता पैरामीटर मिलान और पूर्ण 12 महीने की वारंटी सहायता सुनिश्चित होती है।

तकनीकी विनिर्देश

रेटेड पावर: 750 W (3,000 आरपीएम नाममात्र गति पर)

रेटेड टॉर्क: 2.4 N·m (25°C परिवेश के तापमान पर)

पीक टॉर्क: 7.2 N·m (अधिकतम वर्तमान क्षणिक पर)

रेटेड वोल्टेज: 220 VAC (3-चरण बिजली इनपुट)

रेटेड करंट: 4.2 A (निरंतर रेटेड भार)

अधिकतम गति: 5,000 rpm (नो-लोड परिचालन सीमा)

रोटर इनरशिया: 0.00048 kg·m² (रोटर कोर इनरशिया)

फीडबैक प्रकार: 20-बिट एब्सोल्यूट ऑप्टिकल एनकोडर

इंसुलेशन क्लास: क्लास F (155°C अधिकतम थर्मल सीमा)

सुरक्षा रेटिंग: IP65 (शाफ्ट सील को छोड़कर)

ऑपरेटिंग तापमान: 0°C से 40°C (परिवेश पर्यावरण)

मोटर वजन: 2.8 kg (मोटर बॉडी असेंबली)

अनुपालन मानक: CE, RoHS, UL प्रमाणित

सिस्टम एकीकरण और हार्डवेयर सेटअप

इस ब्रशलेस सर्वो मोटर के यांत्रिक बढ़ते (mounting) के लिए तेजी से त्वरण प्रोफाइल के दौरान उच्च मरोड़ वाले कंपन और गतिशीलता प्रतिक्रिया बलों को अवशोषित करने के लिए एक कठोर परिशुद्धता-मशीनीकृत Flange सतह की आवश्यकता होती है। INSTALLERS को समय से पहले रेडियल असर पहनने को रोकने के लिए संचालित बॉल स्क्रू या गियरबॉक्स शाफ्ट के साथ पूर्ण समाक्षीय संरेखण सुनिश्चित करते हुए, चार बढ़ते छेदों में निर्दिष्ट निर्माता सीमाओं तक टर्क्ड उच्च-तन्यता सॉकेट हेड कैप स्क्रू का उपयोग करना चाहिए। विद्युत इंटरफ़ेस बिजली वितरण और एनकोडर फीडबैक दोनों संकेतों के लिए मजबूत भारी-शुल्क औद्योगिक गोलाकार कनेक्टर्स पर निर्भर करता है। हाई-वोल्टेज इन्वर्टर स्विचिंग लाइनों से कम-वोल्टेज एनकोडर डेटा पथों को अलग करने के लिए वायरिंग आरेख के खिलाफ पिनआउट कॉन्फ़िगरेशन को सख्ती से सत्यापित किया जाना चाहिए।

केबल रूटिंग प्रथाओं को आसन्न पल्स-चौड़ाई मॉडर्नाइजेशन ड्राइव द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए एनकोडर फीडबैक के लिए डबल-शील्ड मुड़-जोड़ी केबल के विशेष उपयोग की आवश्यकता होती है। लट में ढाल को कनेक्टर के प्रवाहकीय बैकशेल के लिए 360-डिग्री बॉन्डिंग प्राप्त करनी चाहिए और ग्राउंड लूप और सिग्नल भ्रष्टाचार को खत्म करने के लिए सीधे नामित मशीन अर्थ स्टड पर जमीन चाहिए। INSTALLERS को गतिशील झुकने वाले तनावों को अवशोषित करने और कंडक्टर थकान को रोकने के लिए मोटर हाउसिंग प्रवेश बिंदु के पास यांत्रिक तनाव राहत क्लंप को शामिल करना चाहिए। इसके अलावा, मोटर फ्रेम हाउसिंग को मुख्य नियंत्रण कैबिनेट ग्राउंड बसबार के लिए कम प्रतिबाधा बॉन्डिंग पथ बनाए रखना चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व

यूनिट को 0°C से 40°C के परिवेश के तापमान सीमा के भीतर काम करने और आंतरिक संक्षेपण के बिना 90% तक की सापेक्ष आर्द्रता का सामना करने के लिए इंजीनियर किया गया है। IP65 सुरक्षा रेटिंग की विशेषता, मुख्य आवास किसी भी दिशा से हानिकारक धूल और कम दबाव वाले पानी के जेट के प्रवेश को सफलतापूर्वक रोकता है, हालांकि यदि काटने वाले तरल पदार्थों के संपर्क की आशंका है तो एक पूरक शाफ्ट तेल सील की सिफारिश की जाती है। थर्मल प्रबंधन मशीन बढ़ते प्लेट के माध्यम से प्राकृतिक संवहन और चालन पर निर्भर करता है, जिसका अर्थ है कि निरंतर परिचालन गर्मी के नुकसान को प्रभावी ढंग से नष्ट करने के लिए संरचनात्मक फ्रेमवर्क द्वारा पर्याप्त हीटसिंक सतह क्षेत्र प्रदान किया जाना चाहिए।

निवारक रखरखाव दिनचर्या को घर्षण, रासायनिक क्षरण, या दोहराए जाने वाले झुकने वाले चक्रों के कारण होने वाली थर्मल उम्र बढ़ने के संकेतों के लिए केबल जैकेट के आवधिक निरीक्षण की आवश्यकता होती है। तकनीशियनों को उच्च-प्रतिरोध संपर्क बिंदुओं को रोकने के लिए हर 6 महीने में सभी टर्मिनल स्क्रू और कनेक्टर लॉकिंग रिंग की यांत्रिक जकड़न को सत्यापित करना चाहिए। सर्विसिंग अंतराल के दौरान ऑप्टिकल या चुंबकीय एनकोडर खिड़कियों को धातु के मलबे और प्रवाहकीय पार्टिकुलेट संचय से मुक्त रखा जाना चाहिए। रेटेड थर्मल और विद्युत सीमाओं के भीतर मानक कारखाने के ऑपरेटिंग परिस्थितियों के तहत, विफलता के बीच गणना की गई औसत समय निरंतर गति सेवा के 40,000 घंटे से अधिक है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

इष्टतम गति नियंत्रण अधिनियमन का चयन करने के लिए पूर्ण लोड इनरशिया अनुपात, पीक त्वरण टॉर्क वक्र, और पूर्ण गति चक्र प्रोफाइल में रूट-मीन-स्क्वायर थर्मल टॉर्क मांगों की सावधानीपूर्वक गणना की आवश्यकता होती है। यदि आवेदन में उच्च निरंतर टॉर्क घनत्व या विशेष खोखले-शाफ्ट एकीकरण की मांग है, तो इंजीनियरों को एक ही उत्पाद परिवार के भीतर वैकल्पिक फ्रेम आकारों का मूल्यांकन करना चाहिए। मोटर घुमावदार अधिष्ठापन के लिए सर्वो एम्पलीफायर वर्तमान पा लूप बैंडविड्थ का सटीक मिलान इष्टतम लूप स्थिरता सुनिश्चित करता है और पोजिशनिंग होल्डिंग चरणों के दौरान उच्च-आवृत्ति ध्वतिक अनुनाद को रोकता है।

इस विशिष्ट 750 वाट सर्वो मोटर के लिए अप्रत्याशित OEM आपूर्ति श्रृंखला लीड समय बाधाओं का सामना करते समय, Beijing Zhongping Technology व्यापक क्रॉस-रेफरेंस मूल्यांकन और स्थानीय स्टॉक प्रतिस्थापन सहायता प्रदान करती है। उनकी तकनीकी टीम यांत्रिक रीच डिज़ाइन की आवश्यकता के बिना, महंगी संयंत्र डाउनटाइम को रोकने के लिए, तुरंत पूरी तरह से संगत वैकल्पिक इकाइयां प्रदान करने के लिए विद्युत मापदंडों, यांत्रिक निकला हुआ किनारा आयामों और प्रतिक्रिया प्रोटोकॉल का विश्लेषण करती है।

गुणवत्ता आश्वासन, सुरक्षा और अनुपालन

उच्च गति स्वचालित वातावरण में दीर्घकालिक परिचालन सुरक्षा सुनिश्चित करने के लिए अंतरराष्ट्रीय विद्युत सुरक्षा और विद्युत चुम्बकीय संगतता मानकों का कड़ाई से पालन करना आवश्यक है। ABB HDS100-0308ASKNN CE, RoHS, और UL सुरक्षा बेंचमार्क के अनुपालन में निर्मित है, जिसमें 155°C तक के थर्मल सर्ज का सामना करने के लिए रेटेड क्लास F घुमावदार इन्सुलेशन है। एम्बेडेड थर्मल सेंसर घुमावदार इन्सुलेशन टूटने से पहले ड्राइव-स्तरीय EHS सुरक्षा कटऑफ़ को ट्रिगर करने के लिए निरंतर निगरानी प्रदान करते हैं। हाई-वोल्टेज डाइलेक्ट्रिक आइसोलेशन परीक्षण सत्यापित करता है कि स्टेटर वाइंडिंग ग्राउंडेड बाहरी फ्रेम पर आर्किंग के बिना क्षणिक वोल्टेज स्पाइक्स को अवशोषित कर सकती है।

शून्य-दोष क्षेत्र तैनाती की गारंटी के लिए, हमारे क्षेत्रीय वितरण केंद्र में स्टॉक की गई हर सर्वो मोटर पूर्व-शिपमेंट गुणवत्ता ऑडिट से गुजरती है। हमारे इंजीनियरिंग विशेषज्ञ कैलिब्रेटेड डायग्नोस्टिक टेस्ट बेंच का उपयोग करके वाइंडिंग प्रतिरोध सत्यापन, चरण-से-चरण अधिष्ठापन संतुलन जांच, और एनकोडर सिग्नल अखंडता ऑडिट आयोजित करते हैं। यह व्यापक गुणवत्ता नियंत्रण प्रोटोकॉल पुष्टि करता है कि हार्डवेयर आपकी सुविधा में आने से पहले मोटर अधिष्ठापन सहनशीलता और प्रतिक्रिया संरेखण कारखाने के विनिर्देशों से बिल्कुल मेल खाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस मोटर मॉडल के लिए विशिष्ट स्थानीय स्टॉक उपलब्धता और प्रेषण लीड समय क्या है?

A1: Beijing Zhongping Technology तत्काल पूर्ति के लिए ABB HDS100-0308ASKNN सर्वो मोटर की स्थानीय गोदाम इन्वेंट्री बनाए रखती है। यूनिट 7.2 N·m पीक टॉर्क आउटपुट के साथ 3,000 rpm की रेटेड गति से काम करती है। हमारी लॉजिस्टिक्स टीम अप्रत्याशित लाइन स्टॉपेज को कम करने के लिए 24 से 48 घंटों के भीतर ऑर्डर भेजती है।

Q2: इस ब्रशलेस सर्वो मोटर पर कौन सी वारंटी कवरेज लागू होती है?

A2: इस यूनिट में मानक 220 VAC ऑपरेटिंग परिस्थितियों में हार्डवेयर दोषों और कॉइल इन्सुलेशन विसंगतियों को कवर करने वाली पूर्ण 12 महीने की प्रतिस्थापन वारंटी शामिल है। मोटर दीर्घकालिक घुमावदार लचीलापन सुनिश्चित करने के लिए क्लास F 155°C थर्मल इन्सुलेशन से सुसज्जित है। आप तेजी से RMA प्रसंस्करण शुरू करने के लिए सीधे Zhongping की एकीकरण टीम को डायग्नोस्टिक लॉग जमा कर सकते हैं।

Q3: मोटर को किस इनपुट वोल्टेज और चरण कॉन्फ़िगरेशन की आवश्यकता होती है?

A3: मोटर को संगत डिजिटल सर्वो एम्पलीफायर के माध्यम से वितरित नाममात्र 220 VAC 3-चरण बिजली की आपूर्ति की आवश्यकता होती है। यह पूर्ण भार के तहत 4.2 A का रेटेड करंट खींचता है और पीक त्वरण के दौरान क्षणिक वर्तमान स्पाइक्स का सामना करता है। हमारे तकनीकी विशेषज्ञ कमीशनिंग से पहले पूर्ण ड्राइव पैरामीटर मिलान पत्रक प्रदान करते हैं।

Q4: एकीकृत एनकोडर द्वारा किस फीडबैक प्रोटोकॉल का उपयोग किया जाता है?

A4: मोटर में 20-बिट एब्सोल्यूट फीडबैक एनकोडर है जो एक समर्पित उच्च गति सीरियल इंटरफ़ेस पर उच्च-रिज़ॉल्यूशन स्थिति डेटा प्रसारित करता है। यह सेंसर 5,000 rpm की अधिकतम गति सीमा में उप-माइक्रोन स्थिति सटीकता सक्षम करता है। गोलाकार फीडबैक कनेक्टर पर सटीक पिनआउट असाइनमेंट के लिए हार्डवेयर कनेक्शन मैनुअल देखें।

Q5: मोटर हाउसिंग कौन सी पर्यावरण सुरक्षा रेटिंग बनाए रखती है?

A5: मुख्य मोटर बॉडी किसी भी दिशा से धूल के प्रवेश और कम दबाव वाले पानी की धाराओं के खिलाफ IP65 सुरक्षा रेटिंग बनाए रखती है। सील रेटिंग मुख्य आवास संलग्नक पर लागू होती है लेकिन घूर्णन शाफ्ट पास-थ्रू बिंदु को छोड़कर। हम कटिंग फ्लूइड स्प्रे के साथ पर्यावरण में यूनिट को तैनात करते समय एक वैकल्पिक रेडियल ऑयल सील स्थापित करने की सलाह देते हैं।

Q6: स्थापना के दौरान कौन सी यांत्रिक बढ़ते सहनशीलता आवश्यक है?

A6: यूनिट एक मानक मीट्रिक स्क्वायर माउंटिंग फ्लैंग का उपयोग करती है जिसके लिए असर अधिभार को रोकने के लिए 0.02 मिमी के भीतर समाक्षीय शाफ्ट संरेखण की आवश्यकता होती है। 7.2 N·m पीक टॉर्क को अवशोषित करने के लिए कारखाने के विनिर्देशों के अनुसार टर्क्ड उच्च-तन्यता M6 सॉकेट हेड कैप स्क्रू की आवश्यकता होती है। सटीक माउंटिंग फ्लैंग आयाम चित्र और CAD मॉडल के लिए हमारे इंजीनियरिंग समर्थन डेस्क से संपर्क करें।

Q7: कौन सा नियमित रखरखाव इस मोटर के परिचालन जीवनकाल को बढ़ाता है?

A7: रखरखाव में केबल जैकेट के लचीलेपन की जांच करना, हर 6 महीने में टर्मिनल स्क्रू टॉर्क को सत्यापित करना और संदूषण के लिए गोलाकार कनेक्टर्स का निरीक्षण करना शामिल है। ब्रशलेस डिज़ाइन यांत्रिक संपर्क पहनने को समाप्त करता है, जिससे रेटेड थर्मल स्थितियों के तहत 40,000 घंटे से अधिक की गणना की गई MTBF प्राप्त होती है। मुफ्त ऑप्टिकल देखभाल दिशानिर्देश और कनेक्टर सफाई किट अनुरोध पर उपलब्ध हैं।

Q8: ड्राइव और मोटर कॉइल के बीच विद्युत चुम्बकीय शोर को कैसे दबाया जाता है?

A8: शोर दमन के लिए प्रवाहकीय कनेक्टर शेल पर 360-डिग्री ग्राउंड समाप्ति के साथ डबल-शील्ड मुड़-जोड़ी फीडबैक केबल की आवश्यकता होती है। हाई-वोल्टेज 220 VAC पल्स-चौड़ाई मॉड्यूलेशन पावर लीड से कम-वोल्टेज एनकोडर सिग्नल लाइनों का भौतिक पृथक्करण सिग्नल विरूपण को रोकता है। मोटर फ्रेम को सीधे कैबिनेट ग्राउंड बसबार पर ग्राउंड करने से शोर उन्मुक्ति बनी रहती है।

Q9: मोटर असेंबली में कौन सी थर्मल सुरक्षा तंत्र अंतर्निहित हैं?

A9: मोटर में निरंतर परिचालन गर्मी अपव्यय की निगरानी के लिए स्टेटर वाइंडिंग के भीतर एम्बेडेड एकीकृत थर्मल सेंसर शामिल हैं। उच्च-ड्यूटी चक्रों के दौरान थर्मल अधिभार से बचाने के लिए वाइंडिंग इन्सुलेशन 155°C तक क्लास F ऑपरेटिंग閾 के लिए रेटेड है। Zhongping के तकनीकी कर्मचारी 40°C से ऊपर के परिवेश के ऑपरेटिंग वातावरण के लिए डेरिंग वक्र की गणना करने में सहायता कर सकते हैं।

Q10: क्या मिलान करने वाली पावर केबल, एनकोडर लीड और ड्राइव एक्सेसरीज़ उपलब्ध हैं?

A10: हम पूर्व-इकट्ठी डबल-शील्ड पावर केबल, हाई-फ्लेक्स फीडबैक लीड और मिलान करने वाले औद्योगिक गोलाकार कनेक्टर्स की एक पूरी श्रृंखला की आपूर्ति करते हैं। एक्सेसरीज़ 10 मिलियन चक्रों तक ड्रैग चेन अनुप्रयोगों में निरंतर गतिशील झुकने के लिए रेटेड हैं। आप सीधे अपनी मोटर खरीद के साथ बंडल किए गए पूर्ण प्लग-एंड-प्ले वायरिंग हार्नेस का ऑर्डर कर सकते हैं।
