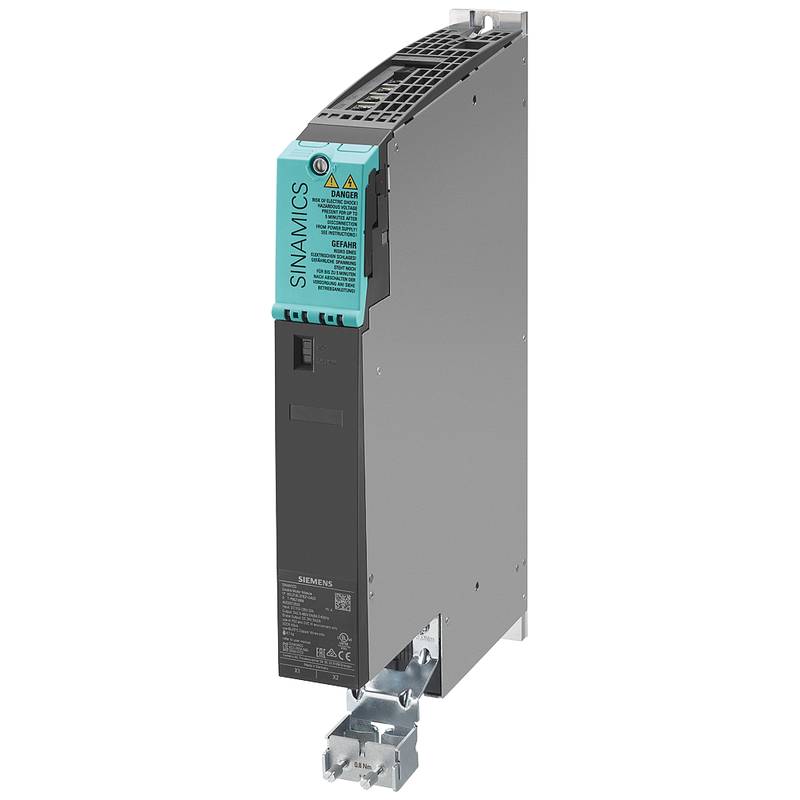

सीमेंस बुकसाइज डुअल मोटर मॉड्यूल 6SL3120-2TE13-0AD0 ड्राइव यूनिट

1. उत्पाद अवलोकन और प्रणाली एकीकरण

सीमेंस 6SL3120-2TE13-0AD0 एक दोहरी मोटर मॉड्यूल है जो SINAMICS S120 ड्राइव सिस्टम में एक प्रमुख शक्ति घटक के रूप में कार्य करता है। यह एक "सामान्य डीसी बस" सिद्धांत पर काम करता है, जहां एक केंद्रीय बिजली आपूर्ति मॉड्यूल 600 वी डीसी बस प्रदान करता है, और यह दोहरी-अक्ष मॉड्यूल स्वत यह वास्तुकला कई अक्षों वाली मशीनों के लिए अत्यधिक कुशल है, क्योंकि यह बिजली रूपांतरण को केंद्रीकृत करता है और मोटर नि

मॉड्यूल स्वयं एक शक्तिशाली इन्वर्टर के रूप में कार्य करता है। हालांकि, यह अपनी खुफिया के लिए एक अलग सीमेंस कंट्रोल यूनिट (जैसे, CU320-2) या एक SINUMERIK सीएनसी सिस्टम पर निर्भर करता है। नियंत्रण इकाई सभी गति नियंत्रण कार्यों को निष्पादित करती है और एकीकृत DRIVE-CLiQ इंटरफ़ेस के माध्यम से मोटर मॉड्य यह डिजिटल कनेक्शन स्वचालित विन्यास, सटीक नियंत्रण और व्यापक निदान को सक्षम बनाता है, जिससे कमीशनिंग और रखरखाव काफी

2. तकनीकी विनिर्देश और डिजाइन

6SL3120-2TE13-0AD0 को मजबूत तकनीकी विनिर्देशों के एक सेट द्वारा परिभाषित किया गया है। यह 510 से 720 वी डीसी की डीसी लिंक इनपुट वोल्टेज रेंज के लिए डिज़ाइन किया गया है, जो 380 से 480 वी की एसी लाइन वोल्टेज के अनुरूप ह इसके दो चैनलों में से प्रत्येक उच्च गतिशील ओवरलोड का समर्थन करने वाले प्रति चैनल अधिकतम 9 ए के साथ 3 ए का रेटेड आउटपुट करंट प्रदान करत

मॉड्यूल का निर्माण बुकसाइज़ ड्राइव यूनिट प्रारूप में किया गया है, विशेष रूप से फ्रेम आकार डी। यह "डी-प्रकार" डिजाइन 300% तक की ओवरलोड क्षमताओं के साथ उच्च गतिशी शीतलन को एक आंतरिक प्रशंसक द्वारा संभाला जाता है जो कॉम्पैक्ट कैबिनेट स्थापना की बाधाओं के भीतर विश्वसनीय गर्मी अपव्यय मॉड्यूल "सुरक्षा एकीकृत" कार्यों का भी समर्थन करता है, जिससे यह मशीन की समग्र सुरक्षा प्रणाली में योगदान देने में सक्षम होता है, आईईसी 61

3. मूल विशेषताएं और भौतिक एकीकरण

दोहरी-अक्ष नियंत्रण और अंतरिक्ष दक्षता

इस मॉड्यूल की सबसे महत्वपूर्ण विशेषता एक इकाई से दो मोटर्स को नियंत्रित करने की इसकी क्षमता है। यह दो-अक्षीय डिजाइन दो अलग-अलग एकल-अक्षीय मॉड्यूल के उपयोग की तुलना में आवश्यक भौतिक स्थान और बढ़ते हार्डवेयर को प्रभावी रूप से आधा करता ह बुकसाइज़ ड्राइव यूनिट फॉर्म फैक्टर इसके लिए एक प्रमुख सक्षम कर्ता है, जो एक विद्युत कैबिनेट के भीतर एक रेल पर कई इकाइयों की उच्च घनत्व, साइ

व्यापक कनेक्टिविटी और इंटरफेस

यह दोहरी मोटर मॉड्यूल सिस्टम एकीकरण को सरल बनाने के लिए इंटरफेस के एक व्यापक सेट के साथ आता है। इसमें एक एकीकृत बस बार, इलेक्ट्रॉनिक्स के लिए 24 वी डीसी पावर सप्लाई बस बार और संचार के लिए कई ड्राइव-सीएलआईक्यू सॉकेट के माध्यम स मोटर कनेक्शन के लिए, इसमें दो अलग-अलग कनेक्टर (एक्स 1 और एक्स 2) हैं, प्रत्येक में बिजली केबलों और पीई (सुरक्षात्मक पृथ्वी) कनेक्शन के लि इसके अतिरिक्त, यह प्रत्येक मोटर के लिए ब्रेक (X11, X12) और तापमान सेंसर इनपुट रखने के लिए समर्पित कनेक्टर प्रदान करता है, जो एक साफ और संगठ

4. प्रदर्शन और आवेदन लाभ

मांग वाले अनुप्रयोगों के लिए उच्च गतिशील प्रदर्शन

इस मॉड्यूल का डी-प्रकार डिजाइन उच्च गतिशील प्रदर्शन के लिए अनुकूलित है। यह 300% अधिभार वर्तमान तक प्रदान कर सकता है, जो तेजी से त्वरण और मंदगी की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है, जैसे कि रोबोटिक्स, पिक-एंड-प इससे यह सुनिश्चित होता है कि दोनों अक्ष प्रदर्शन गिरावट के बिना मांग वाले गति प्रोफ़ाइल को संभाल सकत

सरलीकृत प्रणाली जटिलता और कम तार

एक मॉड्यूल में दो अक्षों को एकीकृत करके, सिस्टम डिजाइनर एक दिए गए पैनल आकार के भीतर एक उच्च अक्ष गिनती प्राप्त कर सकते यह घटकों की कुल संख्या को कम करता है, आंतरिक केबलिंग को सरल बनाता है, और समग्र प्रणाली लागत और जटिलता को कम करता है। DRIVE-CLiQ प्रणाली के उपयोग का मतलब है कि नियंत्रण इकाई स्वचालित रूप से मॉड्यूल और इसके प्रकार को पहचानती है, जो कमीशनिंग समय को का

5. प्राथमिक आवेदन क्षेत्र

6SL3120-2TE13-0AD0 बहु-अक्ष मशीनरी के लिए आदर्श रूप से उपयुक्त है जहां अंतरिक्ष और सिंक्रनाइज़ेशन महत्वपूर्ण हैं। इसका मजबूत प्रदर्शन इसे विभिन्न औद्योगिक क्षेत्रों में एक पसंदीदा विकल्प बनाता है।

उन्नत मशीन टूल्स: गैंट्री-शैली प्रणालियों में उपयोग किया जाता है जहां दो अक्षों को पूरी तरह से समन्वित आंदोलनों की आवश्यकता होती है, या ड्र

पैकेजिंग और हैंडलिंग स्वचालन: उच्च गति वाली पैकेजिंग मशीनों, प्रिंटिंग प्रेस और सामग्री हैंडलिंग सिस्टम में उत्कृष्ट होती है जिन्हें सटीकता और विश्

सामान्य औद्योगिक स्वचालन: किसी भी स्वचालित प्रणाली में कॉम्पैक्ट, बहु-अक्ष नियंत्रण की आवश्यकता होने वाले एक मुख्य घटक के

अक्सर पूछे जाने वाले प्रश्न (FAQs)

1. दो अलग-अलग एकल मोटर मॉड्यूलों पर इस दोहरी मोटर मॉड्यूल का उपयोग करने का प्रमुख लाभ क्या है?

प्राथमिक लाभ अंतरिक्ष बचत और कम जटिलता है। एक दोहरी मोटर मॉड्यूल दो एकल-अक्ष मॉड्यूल की कार्यक्षमता को एक भौतिक इकाई में जोड़ता है, नियंत्रण कैबिनेट में आवश्यक माउंटिंग स इससे संबंधित हार्डवेयर में भी कमी होती है, जैसे कि माउंटिंग रेल और कनेक्टर, और सिस्टम वायरिंग को सरल बना सकता है और समग्र लागत क

2. इस बुकसाइज़ ड्राइव यूनिट का "डी-टाइप" वर्गीकरण इसके प्रदर्शन को कैसे प्रभावित करता है?

"डी-प्रकार" पदनाम संकेत देता है कि यह मॉड्यूल उच्च गतिशील, अंतराल संचालन (निरंतर गति) के लिए अनुकूलित है। इसे "सी-प्रकार" मॉड्यूल (निरंतर गति में 200% अधिभार के लिए अनुकूलित) की तुलना में कम अवधि के लिए उच्च अधिभार को संभालने के लिए डिज़ाइन किया गया ह यह लगातार और तेजी से त्वरण / मंदगी चक्रों वाले अनुप्रयोगों के लिए आदर्श विकल्प बनाता है।

3. इस मॉड्यूल में क्या सुरक्षा सुविधाएं एकीकृत हैं?

मॉड्यूल सीमेंस के "सुरक्षा एकीकृत" कार्यों का समर्थन करता है। इसमें सुरक्षित टोक़ बंद (एसटीओ) जैसी मौलिक सुरक्षा सुविधाएं शामिल हो सकती हैं, जो सुरक्षित रूप से मॉड्यूल को मोटर के लिए ये एकीकृत सुरक्षा सुविधाएं मशीन को आवश्यक सुरक्षा प्रदर्शन स्तरों को प्राप्त करने में मदद करती हैं, जैसे कि आईएसओ 13849-1 के अनुसार पीएल डी (प्रदर्शन स्तर डी)

4. 6SL3120-2TE13-0AD0 के वितरण दायरे में क्या शामिल है?

आपूर्ति के दायरे में एकीकरण के लिए आवश्यक आइटम शामिल हैं, जैसे कि आसन्न मॉड्यूलों से जुड़ने के लिए एक पूर्व-इकट्ठा DRIVE-CLiQ केबल, अप्रयुक्त DRIVE-CLiQ बंदरगाहों के लिए अंधे प्लग, 24 वी डीसी इससे यह सुनिश्चित होता है कि आपके पास त्वरित और मानकीकृत स्थापना के लिए आवश्यक घटक हैं।

5. इस दोहरी मोटर मॉड्यूल के दो चैनलों को स्वतंत्र रूप से नियंत्रित किया जा सकता है?

हां, दो इन्वर्टर चैनलों को उच्च स्तरीय नियंत्रण इकाई द्वारा पूरी तरह से स्वतंत्र रूप से नियंत्रित किया जाता है (जैस प्रत्येक चैनल एक अलग मोटर प्रकार चला सकता है (जैसे, वर्तमान सीमा के भीतर एक प्रेरण मोटर और एक सिंक्रोनस सर्वो मोटर) और पूरी तरह से अलग गति प्रोफ़ाइलों को निष्पादित
