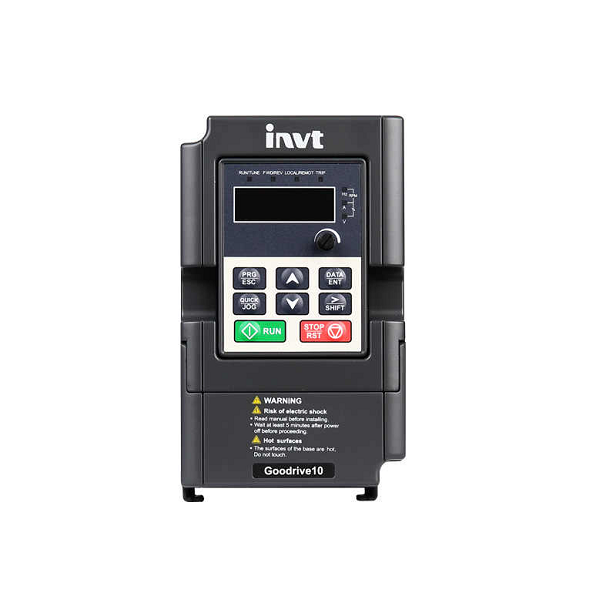

INVT GD10-2R2G-4-B मिनी आवृत्ति इन्वर्टर तीन चरण VFD ड्राइव

INVT GD10-2R2G-4-B औद्योगिक स्वचालन के क्षेत्र में इंजीनियरिंग दक्षता का एक प्रमुख उदाहरण है। यह मॉडल INVT की GD10 श्रृंखला से संबंधित एक मिनी फ्रीक्वेंसी इन्वर्टर है, जिसे विशेष रूप से कॉम्पैक्ट स्थानों में मजबूत प्रदर्शन के लिए ती यह मानक तीन चरण एसी मोटर्स की गति और टोक़ को सटीक रूप से प्रबंधित करने के लिए आने वाली तीन चरण एसी शक्ति को एक नियंत्रित आवृत्ति 2.2kW की नाममात्र शक्ति और 3-चरण 380V के इनपुट वोल्टेज के साथ, यह ड्राइव OEM अनुप्रयोगों के लिए इंजीनियर की गई है जहां स्थान बचत, विश्वसनीयत इसका लघु डिजाइन शक्ति या आवश्यक सुविधाओं पर समझौता नहीं करता है, जिससे इसे सामग्री हैंडलिंग, पैकेजिंग और कपड़ा उद्योगों में मशीनरी की एक विस्तृत सरणी के लिए एक आदर्श विकल्प बनाता

मूल तकनीकी विनिर्देश

GD10-2R2G-4-B को मजबूत तकनीकी विनिर्देशों के एक सेट द्वारा परिभाषित किया गया है जो इसकी परिचालन क्षमता को रूपरेखा दे यह 47Hz और 63Hz के बीच आवृत्ति सहिष्णुता के साथ 380V से 440V तक के तीन चरण इनपुट वोल्टेज को स्वीकार करता है। आउटपुट को 5% से कम के त्रुटि मार्जिन के साथ इनपुट वोल्टेज से मेल खाने के लिए डिज़ाइन किया गया है, जो सुसंगत म इसका नियंत्रण दर्शन एक वेक्टर-अनुकूलित वी / एफ नियंत्रण विधि पर आधारित है, जो 0 हर्ट्ज से अधिकतम 400 हर्ट्ज तक की एक विस्तृत आउटपुट आवृ यह 1: 100 का पर्याप्त गति समायोजन अनुपात प्रदान करता है, जो प्रक्रिया नियंत्रण के लिए बहुत लचीलापन प्रदान करता है। ड्राइव 60 सेकंड के लिए नाममात्र वर्तमान के 150% की ओवरलोड क्षमता, 10 सेकंड के लिए 180% और 1 सेकंड के लिए 200% की चरम परिस्थितियों को संभालने के ल स्वचालित प्रणालियों में एकीकरण के लिए, यह RS-485 के माध्यम से एक Modbus संचार इंटरफ़ेस के साथ मानक आता है। इसका कॉम्पैक्ट, बुकसाइज़ डिज़ाइन दीवार-माउंटिंग का समर्थन करत

मुख्य विशेषताएं और डिजाइन लाभ

कॉम्पैक्ट और मजबूत डिजाइन

GD10-2R2G-4-B का मिनी फ्रीक्वेंसी इन्वर्टर आर्किटेक्चर इसके सबसे महत्वपूर्ण लाभों में से एक है। लघु पदचिह्न तंग नियंत्रण पैनलों में प्रत्यक्ष स्थापना की अनुमति देता है, मूल्यवान कैबिनेट स्थान की बचत करत यह विशेष रूप से अधिक कॉम्पैक्ट मशीनरी डिजाइन करने वाले ओईएम के लिए मूल्यवान है। इसके अलावा, डिजाइन प्राकृतिक गर्मी अपव्यय का उपयोग करता है, एक शीतलन प्रशंसक की आवश्यकता को समाप्त करता है। यह न केवल बिजली की खपत और संभावित शोर को कम करता है बल्कि चुनौतीपूर्ण वातावरणों में ड्राइव की विश्वसनीयता को भी बढ़ाता है जहां कपास की उड़ानों, धूल या तेल की धुंध जैसे वायु

उन्नत नियंत्रण और प्रदर्शन

इसके कॉम्पैक्ट आकार के बावजूद, इस तीन चरण वीएफडी इन्वर्टर में परिष्कृत नियंत्रण सुविधाएं शामिल हैं। वेक्टर-अनुकूलित वी / एफ नियंत्रण एक विस्तृत गति सीमा में स्थिर मोटर संचालन सुनिश्चित करता है, जो बुनियादी वी / एफ नियंत्रण की यह कई त्वरण और मंदगी मोड का समर्थन करता है, जो चिकनी रैंप-अप और रैंप-डाउन की अनुमति देता है जो संचालित उपकरण पर यांत्रिक तनाव को कम करता है। ड्राइव में ब्रेकिंग विकल्पों का एक व्यापक सूट भी शामिल है - जिसमें डीसी इंजेक्शन ब्रेकिंग, फ्लक्स ब्रेकिंग और बाहरी ब्रेकिंग प्रतिरोधक के लिए समर्थन शा

व्यापक कार्यक्षमता और उपयोग में आसानी

GD10-2R2G-4-B अंतर्निहित कार्यों से भरा है जो सिस्टम डिजाइन को सरल बनाते हैं और प्रक्रिया क्षमताओं को बढ़ाते हैं। इसमें एक अंतर्निहित पीआईडी नियंत्रक है, जो इसे बाहरी नियंत्रक की आवश्यकता के बिना दबाव या प्रवाह विनियमन जैसे बंद-लूप प्रक्रिय पूर्वनिर्धारित गति अनुक्रमों की आवश्यकता वाले अनुप्रयोगों के लिए, ड्राइव 16 पूर्वनिर्धारित बहु-गति सेटिंग् उपयोगकर्ता इंटरफ़ेस को सुविधा के लिए डिज़ाइन किया गया है, जिसमें आसान गति समायोजन के लिए एक एकीकृत पोटेंशियोमीटर के साथ एक हटाने योग्य एलईड अंतरराष्ट्रीय मानकों और सीई प्रमाणन का अनुपालन वैश्विक बाजारों के लिए इसकी गुणवत्ता और सुरक्षा पर रेखांक

प्रदर्शन और अनुप्रयोग विश्लेषण

औद्योगिक सेटिंग्स में परिचालन लाभ

GD10-2R2G-4-B मिनी फ्रीक्वेंसी इन्वर्टर की तैनाती कई प्रमुख परिचालन लाभों में अनुवाद करती है। मोटर गति के सटीक नियंत्रण को सक्षम करके, यह पंप और प्रशंसक जैसे अनुप्रयोगों में महत्वपूर्ण ऊर्जा बचत में सीधे योगदान देता है, जहां गति को कम करने नरम-प्रारंभ कार्यक्षमता मोटर और विद्युत आपूर्ति प्रणाली पर तनाव को कम करती हुई, जो उपकरण के जीवनकाल को बढ़ा सकती है और रखरखाव लागत को कम कर सकती है। ड्राइव की मजबूत सुरक्षा सुविधाएं - अतिप्रवाह, ओवरवोल्टेज, अंडरवोल्टेज, ओवरलोड और ओवरटेम्परेचर के खिलाफ रक्षा - सुनिश्चित करती हैं कि ड्राइव और मोटर दोनों को

लक्ष्य उद्योग और विशिष्ट उपयोग के मामले

यह तीन चरण वीएफडी इन्वर्टर उद्योगों और अनुप्रयोगों के एक विविध सेट में अपनी आला पाता है। इसका पंखा रहित डिजाइन इसे कपड़ा मशीनरी, लकड़ी के काम के उपकरण और अन्य सेटिंग्स के लिए असाधारण रूप से उपयुक्त बनाता है जहां हवाई फाइबर और धूल प् पैकेजिंग उद्योग में, यह विश्वसनीय रूप से कन्वेयर बेल्ट, भरने की मशीनों और लपेटने के उपकरणों को नियंत्रित कर सकता है, इसके बहु-गति समारोह के सा यह छोटे कन्वेयर, लिफ्ट और फीडर सहित विभिन्न सामग्री हैंडलिंग सिस्टमों के लिए भी एक उत्कृष्ट फिट है, जहां इसका कॉम्पैक्ट आकार और आवश्यक नियं

व्यापक संदर्भ:आधुनिक स्वचालन में मिनी वीएफडी की भूमिका

वीएफडी प्रौद्योगिकी और इसके विकास को समझना

एक चर आवृत्ति ड्राइव (वीएफडी) एक बिजली रूपांतरण उपकरण है जो मूल रूप से इसे आपूर्ति की गई बिजली की आवृत्ति और वोल्टेज को बदलकर एक एसी प्रेरण मोटर की गति को नियंत्रित करता ह आवृत्ति को कम करके, वीएफडी मोटर गति को कम करता है, जिससे कम ऊर्जा खपत और बेहतर प्रक्रिया नियंत्रण होता है। वीएफडी बाजार में लघुकरण की ओर प्रवृत्ति, जिसका उदाहरण जीडी 10 श्रृंखला द्वारा दिखाया गया है, छोटे, अधिक एकीकृत मशीनों की मां बिजली अर्धचालक प्रौद्योगिकी और थर्मल प्रबंधन में प्रगति ने उच्च प्रदर्शन को तेजी से छोटे पैकेजों में पैक करना संभव बना दिया है,

अन्य ड्राइव प्रकारों के साथ तुलनात्मक विश्लेषण

एक ड्राइव का चयन करते समय, इंजीनियर अक्सर अन्य प्रकारों के खिलाफ GD10 जैसे कॉम्पैक्ट, सामान्य उद्देश्य वाले मॉडल के ल बड़े, अधिक महंगे उच्च प्रदर्शन वेक्टर ड्राइव की तुलना में, GD10-2R2G-4-B उन अनुप्रयोगों के लिए आवश्यक सुविधाओं और लागत-प्रभावकारिता का एक आकर्षक संतुलन प्रदान करता है ज सरल ड्राइवों पर इसका प्रमुख लाभ इसका समृद्ध सुविधा सेट है, जिसमें अंतर्निहित पीआईडी, बहु-गति नियंत्रण और संचार क्षमताएं शा एक मिनी वीएफडी का उपयोग करने का निर्णय अक्सर अंतरिक्ष बचत, पर्यावरणीय स्थितियों (पंखा रहित डिजाइनों के पक्ष में) और एक बुनियादी, विश्वसनीय

अक्सर पूछे जाने वाले प्रश्न (FAQs)

GD10-2R2G-4-B किस प्रकार की मोटर्स को नियंत्रित कर सकता है?

यह तीन चरण VFD इन्वर्टर विशेष रूप से मानक तीन चरण एसी प्रेरण मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है। यह सुनिश्चित करना महत्वपूर्ण है कि मोटर की पावर रेटिंग ड्राइव की 2.2kW क्षमता से अधिक नहीं है और इष्टतम प्रदर्शन और सुरक्षा के लिए मोटर पैरामीटर ड्

पंखा रहित शीतलन डिजाइन इसके उपयोग को कैसे प्रभावित करता है?

इस मिनी फ्रीक्वेंसी इन्वर्टर में शीतलन पंखे की अनुपस्थिति गंदे वातावरण में विश्वसनीयता के लिए एक प्रमुख लाभ है, क्योंकि यह हीटसिंक पर धूल और मलबे के संचय को र हालांकि, यह सुनिश्चित करने के लिए कि प्राकृतिक संवहन प्रक्रिया प्रभावी ढंग से गर्मी को बर्बाद कर सकती है, पर्याप्त परिवेश वायु प्रवाह के साथ एक स्थान पर ड्र

क्या इस ड्राइव का उपयोग एक सरल कन्वेयर गति नियंत्रण अनुप्रयोग के लिए किया जा सकता है?

बिल्कुल. GD10-2R2G-4-B कन्वेयर गति नियंत्रण के लिए एक आदर्श समाधान है। एक पोटेंशियोमीटर के साथ इसका उपयोग करने में आसान कीपैड सीधे गति समायोजन की अनुमति देता है। इसके अलावा, ड्राइव के प्रोग्राम योग्य डिजिटल इनपुट को स्टार्ट / स्टॉप कमांड के लिए बाहरी सेंसर या स्विच से जोड़ा जा सकता है, और इसके बहु-गति फ़ंक्

अंतर्निहित मोडबस संचार का महत्व क्या है?

RS-485 पर अंतर्निहित Modbus RTU संचार आधुनिक स्वचालन के लिए एक महत्वपूर्ण विशेषता है। यह ड्राइव को एक बड़े नियंत्रण नेटवर्क में निर्बाध रूप से एकीकृत करने की अनुमति देता है, जैसे कि एक पीएलसी (प्रोग्रामेबल लॉज यह ड्राइव स्थिति (जैसे आवृत्ति, वर्तमान और दोष) और रिमोट कंट्रोल की केंद्रीकृत निगरानी को सक्षम

क्या ड्राइव बिजली आपूर्ति के उतार-चढ़ाव से सुरक्षा प्रदान करती है?

हाँ, GD10-2R2G-4-B को इनपुट वोल्टेज भिन्नता की एक डिग्री को संभालने के लिए डिज़ाइन किया गया है। इसकी इनपुट वोल्टेज रेंज 380V-15% से 440V + 10% तक निर्दिष्ट है, जो विशिष्ट ग्रिड उतार-चढ़ाव के खिलाफ एक बफर प्रदान करती है। इसके अतिरिक्त, इसमें ओवरवोल्टेज और अंडरवोल्टेज स्थितियों के खिलाफ व्यापक सुरक्षा है, जो ड्राइव और कनेक्टेड उपकरणों की रक्षा क
