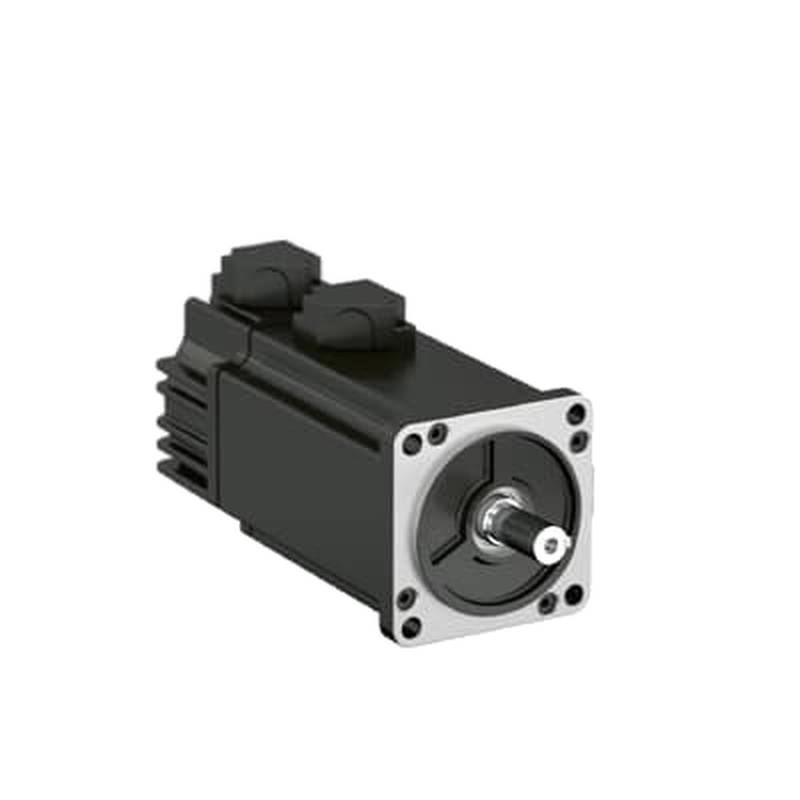

ABB ESM04X-10A-302-T3NTB00 0.1kW छोटा औद्योगिक एसी सर्वो मोटर

ABB ESM04X-10A-302-T3NTB00 एक उच्च-सटीक लघु औद्योगिक सर्वो मोटर के रूप में कार्य करती है, जिसे उन मांग वाले मोशन कंट्रोल कार्यों के लिए इंजीनियर किया गया है जहां सटीक कोण नियंत्रण अपरिहार्य है। यह घटक स्वचालित असेंबली लाइनों, सेमीकंडक्टर निर्माण उपकरणों और रोबोटिक एक्चुएटर्स में निर्बाध रूप से एकीकृत हो जाता है, जो उप-डिग्री पोजिशनिंग सटीकता सुनिश्चित करता है। एक विश्वसनीय प्रतिस्थापन की तलाश कर रहे रखरखाव इंजीनियरों और खरीद विशेषज्ञों के लिए, यह मोटर मजबूत यांत्रिक निर्माण और उद्योग-मानक फीडबैक प्रोटोकॉल के माध्यम से डाउनटाइम को कम करती है। यह आधुनिक, अंतरिक्ष-सीमित मशीनरी के लिए आवश्यक उच्च-टॉर्क आवश्यकताओं और कॉम्पैक्ट फुटप्रिंट के बीच की खाई को पाटती है। कठोर विद्युत सुरक्षा और प्रदर्शन मानकों का पालन करके, यह अस्थिर औद्योगिक वातावरण में लगातार परिचालन आउटपुट प्रदान करती है।

उत्पाद प्रकार और श्रेणी पोजिशनिंग

ABB ESM04X-10A-302-T3NTB00 उच्च-प्रदर्शन एसी सिंक्रोनस सर्वो मोटर्स की श्रेणी से संबंधित है, जिसे विशेष रूप से क्लोज्ड-लूप मोशन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है। इसका प्राथमिक कार्य विद्युत इनपुट को सटीक यांत्रिक रोटेशन में परिवर्तित करना है, जो गतिशील पोजिशनिंग अनुप्रयोगों में आवश्यक सटीक कोण नियंत्रण को सुविधाजनक बनाता है। मानक इंडक्शन मोटर्स के विपरीत, यह इकाई तीव्र प्रतिक्रिया समय और बेहतर टॉर्क-से-वेट अनुपात प्रदान करने के लिए स्थायी चुंबक तकनीक का उपयोग करती है।

इस वर्गीकरण के आधार पर, ESM04X श्रृंखला को मध्यम-से-उच्च-स्तरीय औद्योगिक स्वचालन खंड के भीतर रखा गया है। यह मल्टी-एक्सिस समन्वित मोशन प्लेटफॉर्म के लिए एक सक्रिय ड्राइवर के रूप में कार्य करती है जहां प्रक्षेपवक्र ट्रैकिंग और पुनरावृत्ति प्रक्रिया गुणवत्ता के लिए महत्वपूर्ण हैं। इंजीनियर इस विशिष्ट मॉडल का चयन तब करते हैं जब सिस्टम आर्किटेक्चर को थर्मल दक्षता या नियंत्रण रिज़ॉल्यूशन का त्याग किए बिना एक कॉम्पैक्ट फॉर्म फैक्टर की आवश्यकता होती है।

तकनीकी विनिर्देश

रेटेड आउटपुट पावर: 0.4 kW

रेटेड टॉर्क: 1.27 Nm

पीक टॉर्क: 3.81 Nm

रेटेड गति: 3000 RPM

अधिकतम गति: 5000 RPM

एनकोडर रिज़ॉल्यूशन: 20-बिट इंक्रीमेंटल

ऑपरेटिंग वोल्टेज: 220 V AC

इंसुलेशन क्लास: F

सुरक्षा रेटिंग: IP65

शाफ्ट व्यास: 14 mm

परिवेश का तापमान: 0 - 40 °C

वजन: 2.2 kg

तकनीकी मुख्य विशेषताएं

ESM04X श्रृंखला का डिज़ाइन दर्शन दीर्घकालिक परिचालन अखंडता सुनिश्चित करने के लिए यांत्रिक कठोरता और थर्मल अपव्यय को प्राथमिकता देता है। उच्च-घनत्व वाले एल्यूमीनियम मिश्र धातु आवास का उपयोग करके, मोटर उच्च-आवृत्ति त्वरण और मंदी चक्रों के दौरान स्टेटर वाइंडिंग से प्रभावी रूप से गर्मी का संचालन करती है। यह संरचनात्मक विकल्प सीधे थर्मल ड्रिफ्ट को कम करता है, जो छोटे पैमाने के सर्वो अनुप्रयोगों में पोजिशनिंग त्रुटियों का एक सामान्य कारण है। इसके अलावा, कॉम्पैक्ट ज्यामिति उच्च रेडियल भार के तहत मोटर की आंतरिक संरचनात्मक अखंडता से समझौता किए बिना समग्र उपकरण फुटप्रिंट में महत्वपूर्ण कमी की अनुमति देती है।

इस इकाई का प्रदर्शन और सटीकता उच्च-चक्र उत्पादन वातावरण में विशिष्ट इंजीनियरिंग मूल्य प्रदान करती है। 20-बिट उच्च-रिज़ॉल्यूशन एनकोडर के एकीकरण के माध्यम से, मोटर तेजी से दिशात्मक परिवर्तन या अचानक लोड उतार-चढ़ाव के दौरान भी दोहराने योग्य कोणीय पोजिशनिंग बनाए रखती है। नियंत्रण रिज़ॉल्यूशन की यह उच्च डिग्री सीधे स्वचालित असेंबली कार्यों, जैसे कि इलेक्ट्रॉनिक घटक प्लेसमेंट या सटीक वितरण, के लिए उच्च उपज दरों में अनुवाद करती है। इसके अतिरिक्त, अनुकूलित चुंबकीय सर्किट डिज़ाइन टॉर्क रिपल को कम करता है, जिससे सुचारू गति सुनिश्चित होती है जो लेड स्क्रू और गियरबॉक्स जैसे युग्मित यांत्रिक घटकों के जीवनकाल को बढ़ाती है।

अनुप्रयोग परिदृश्य

सटीक वितरण प्रणाली: 0.05 mm से कम की स्थिति त्रुटि मार्जिन के साथ द्रव वितरण को सक्षम बनाता है, उच्च गति अनुप्रयोगों के दौरान सामग्री की बर्बादी को अनुमानित 15% तक कम करता है। इलेक्ट्रॉनिक घटक प्रविष्टि: 120 चक्र प्रति मिनट की थ्रूपुट बनाए रखने के लिए आवश्यक तीव्र त्वरण प्रदान करता है, जिससे निरंतर प्लेसमेंट बल और संरेखण सुनिश्चित होता है। रोटरी इंडेक्सिंग टेबल: उच्च गति, कंपन-मुक्त इंडेक्सिंग की सुविधा प्रदान करता है, स्वचालित पैकेजिंग लाइनों में प्रति स्टेशन संक्रमण लगभग 200 ms तक चक्र समय को छोटा करता है। छोटे पैमाने पर CNC एक्चुएशन: 3-एक्सिस हल्के मिलिंग कार्यों के लिए आवश्यक टॉर्क स्थिरता प्रदान करता है, रुक-रुक कर कटने वाले भार के तहत भी सतह खत्म गुणवत्ता बनाए रखता है।

चयन अनुशंसाएं

यह चयन मार्गदर्शन सिस्टम संगतता को सत्यापित करने में इंजीनियरिंग टीमों की सहायता के लिए तकनीकी पैरामीटर मिलान ढांचे का उपयोग करता है। ABB ESM04X-10A-302-T3NTB00 उच्च गति, कम-जड़त्व अनुप्रयोगों के लिए एक इष्टतम विकल्प है, जैसे कि सेमीकंडक्टर वेफर हैंडलर, जहां 0.4 kW पावर आउटपुट 1.27 Nm के रेटेड लोड को आराम से प्रबंधित करता है। हालांकि, यह भारी-शुल्क औद्योगिक दबाव या उच्च-घर्षण एक्सट्रूज़न कार्यों के लिए उपयुक्त नहीं है, क्योंकि 3.81 Nm पीक टॉर्क थ्रेशोल्ड 2.0 Nm से अधिक निरंतर संचालन के लिए अपर्याप्त होगा। यदि आपकी अनुप्रयोग आवश्यकताएं इन विनिर्देशों से अधिक हैं, तो ABB ESM07X-20A श्रृंखला अधिक मांग वाले औद्योगिक भार के लिए 6.0 Nm तक की विस्तारित टॉर्क सीमा प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न

1. इस सर्वो मोटर के लिए मानक लीड टाइम क्या है, और क्या आपके पास वर्तमान में इकाइयां स्टॉक में हैं?

इस मॉडल के लिए मानक लीड टाइम आमतौर पर स्टॉक में मौजूद इकाइयों के लिए 3 से 5 व्यावसायिक दिन होता है। हम तत्काल रखरखाव के लिए तेजी से तैनाती सुनिश्चित करने के लिए ESM04X-10A-302-T3NTB00 की 15-20 इकाइयों की क्षेत्रीय सूची बनाए रखते हैं। यदि किसी बड़े पैमाने की परियोजना को हमारे वर्तमान ऑन-हैंड स्टॉक से अधिक मात्रा की आवश्यकता होती है, तो हमारा रसद विभाग 14 दिनों के भीतर त्वरित शिपमेंट का समन्वय कर सकता है। हम आपके ऑर्डर के समय आपको सबसे सटीक डिलीवरी विंडो प्रदान करने के लिए दैनिक आधार पर अपनी आपूर्ति श्रृंखला की निगरानी करते हैं। वास्तविक समय स्टॉक सत्यापन के लिए हमारी बिक्री सहायता टीम से संपर्क करें।

2. क्या इस 2.2 kg मोटर की IP65 सुरक्षा रेटिंग वॉशडाउन वातावरण में उपयोग की अनुमति देती है?

IP65 रेटिंग पुष्टि करती है कि मोटर धूल के प्रवेश और कम दबाव वाले पानी के जेट से सुरक्षित है, लेकिन यह कुल जलमग्नता या आक्रामक उच्च-दबाव वॉशडाउन के लिए रेटेड नहीं है। 2.2 kg पर, मोटर को उन सटीक कार्यों के लिए डिज़ाइन किया गया है जहां नमी का संपर्क निरंतर रहने के बजाय आकस्मिक होता है। यदि आपके उत्पादन वातावरण में लगातार प्रत्यक्ष तरल संपर्क शामिल है, तो हम मोटर आवास में एक सुरक्षात्मक कफन जोड़ने की सलाह देते हैं। चर्चा करने के लिए हमारी तकनीकी टीम से संपर्क करें कि क्या आपकी विशिष्ट प्रक्रिया वातावरण को अतिरिक्त पर्यावरणीय सीलिंग समाधान या वैकल्पिक IP67-रेटेड मोटर विकल्प की आवश्यकता है।

3. क्या यह मोटर 3000 RPM पर 1.5 Nm लोड संभाल सकती है, या क्या यह ज़्यादा गरम हो जाएगी?

इस मोटर का 3000 RPM पर 1.27 Nm का रेटेड टॉर्क है, जिसका अर्थ है कि 1.5 Nm का भार इकाई की निरंतर ड्यूटी रेटिंग से अधिक है। 1.5 Nm पर संचालन से वर्तमान ड्रॉ और थर्मल संतृप्ति में वृद्धि होगी, जो आंतरिक थर्मल सेंसर के आधार पर अधिक तापमान अलार्म को ट्रिगर करेगा। हम समय से पहले वाइंडिंग इंसुलेशन विफलता को रोकने के लिए 1.27 Nm सीमा से ऊपर निरंतर संचालन के खिलाफ दृढ़ता से सलाह देते हैं। निरंतर 1.5 Nm भार की आवश्यकता वाले अनुप्रयोगों के लिए, हम ESM07X श्रृंखला में अपग्रेड करने का सुझाव देते हैं, जो उच्च टॉर्क प्रोफाइल को संभालती है। बीजिंग众平科技 (Beijing Zhongping Technology) आपके ड्यूटी चक्र के लिए सटीक थर्मल लोड की गणना करने में आपकी सहायता कर सकती है।

4. 20-बिट एनकोडर रिज़ॉल्यूशन क्या है और यह मेरी प्रक्रिया के लिए सटीकता में कैसे सुधार करता है?

20-बिट एनकोडर प्रति क्रांति 1,048,576 पल्स प्रदान करता है, जो उच्च-सटीक कोण नियंत्रण के लिए मौलिक है। रिज़ॉल्यूशन का यह स्तर ड्राइव सिस्टम को वेग और स्थिति में मिनट समायोजन करने की अनुमति देता है, यह सुनिश्चित करता है कि शाफ्ट रेटेड यांत्रिक सहनशीलता के भीतर कमांड किए गए पथ का पालन करे। उच्च-गति इंडेक्सिंग अनुप्रयोगों में, यह रिज़ॉल्यूशन हंटिंग प्रभाव को कम करता है और हर चाल के अंत में स्थिति को स्थिर करता है। यदि आप अपने वर्तमान सिस्टम में पुनरावृत्ति के मुद्दों से जूझ रहे हैं, तो हमारी टीम यह मूल्यांकन करने में मदद कर सकती है कि क्या यह एनकोडर घनत्व आपकी विशिष्ट सहनशीलता आवश्यकताओं को पूरा करता है।

5. मैं इस मॉडल के लिए कोटेशन का अनुरोध कैसे करूं, और वर्तमान मूल्य सीमा क्या है?

ESM04X-10A-302-T3NTB00 के लिए मूल्य निर्धारण वर्तमान बाजार उपलब्धता और ऑर्डर मात्रा के आधार पर आमतौर पर $850 से $1,450 तक होता है। औपचारिक प्रस्ताव प्राप्त करने के लिए, आपको अपनी आवश्यक मात्रा और डिलीवरी स्थान सहित हमारे खरीद पोर्टल पर एक अनुरोध जमा करना होगा। हम अपने कोटेशन के साथ व्यापक दस्तावेज प्रदान करते हैं ताकि यह सुनिश्चित हो सके कि आपकी इंजीनियरिंग टीम के पास सभी आवश्यक विनिर्देश हैं। बीजिंग众平科技 (Beijing Zhongping Technology) हमारे अनुकूलित सोर्सिंग चैनलों के माध्यम से प्रतिस्पर्धी मूल्य निर्धारण की गारंटी देता है। मूल्य सांकेतिक है; अपने विशिष्ट ऑर्डर के लिए अंतिम लागत की पुष्टि करने के लिए कृपया हमारी टीम से संपर्क करें।

6. क्या 14 mm शाफ्ट व्यास मानक कपलिंग के साथ संगत है, या क्या मुझे कस्टम समाधान की आवश्यकता है?

14 mm शाफ्ट व्यास एक मानक मीट्रिक आकार है, जो इसे सामान्य औद्योगिक लचीले कपलिंग और कुंजीबद्ध हब के साथ अत्यधिक संगत बनाता है। आप पाएंगे कि 0.4 kW पावर रेंज के लिए रेटेड अधिकांश ऑफ-द-शेल्फ क्लैंपिंग कपलिंग इस शाफ्ट आयाम को पूरी तरह से फिट करने के लिए डिज़ाइन किए गए हैं। 5000 RPM तक उच्च गति रोटेशन की आवश्यकता वाले अनुप्रयोगों के लिए, हम कंपन हस्तांतरण को कम करने के लिए एक संतुलित कपलिंग का उपयोग करने की सलाह देते हैं। हमारी टीम अनुशंसित कपलिंग निर्माताओं की एक सूची प्रदान कर सकती है जो इस मोटर के उच्च-गति विनिर्देशों के साथ संरेखित हैं। अपने विशिष्ट ट्रांसमिशन इंटरफ़ेस के संबंध में एकीकरण सलाह के लिए हमारे सहायता विशेषज्ञों से संपर्क करें।

7. यदि मोटर मेरे मौजूदा नियंत्रक के साथ एकीकृत नहीं होती है तो रिटर्न पर आपकी नीति क्या है?

हम खरीद के 30 दिनों के भीतर मोटर इकाइयों पर रिटर्न स्वीकार करते हैं, बशर्ते कि आइटम अपनी मूल, बिना खुली और प्राचीन स्थिति में हो। चूंकि सर्वो एकीकरण के लिए सटीक पैरामीटर मिलान की आवश्यकता होती है, हम आपको खरीदारी को अंतिम रूप देने से पहले हमारी तकनीकी टीम के साथ अपने नियंत्रक की संगतता की पुष्टि करने के लिए प्रोत्साहित करते हैं। यदि कोई मोटर स्थापित या संशोधित की गई है, तो यह मानक रिटर्न के लिए अपात्र हो जाती है, हालांकि हम भविष्य की खरीद के लिए क्रेडिट की पेशकश कर सकते हैं। रिटर्न अनुरोध शुरू करने के लिए या अपना एकीकरण शुरू करने से पहले संगतता सत्यापन प्रक्रिया को स्पष्ट करने के लिए हमारे रसद विभाग से संपर्क करें।

8. क्या मैं इस मोटर को लंबवत रूप से माउंट कर सकता हूं, या क्या 2.2 kg वजन शाफ्ट लोड के लिए एक कारक है?

मोटर को किसी भी अभिविन्यास में माउंट किया जा सकता है, जिसमें लंबवत भी शामिल है, क्योंकि 2.2 kg वजन इस फ्रेम आकार के लिए माउंटिंग फ्लैंज विनिर्देशों के भीतर है। हालांकि, लंबवत माउंटिंग के लिए, आपको समय से पहले असर पहनने से बचने के लिए 14 mm शाफ्ट की रेडियल और अक्षीय लोड सीमाओं पर विचार करना चाहिए। सुनिश्चित करें कि गुरुत्वाकर्षण-प्रेरित भार कुल अक्षीय बल को ESM04X श्रृंखला के लिए निर्माता की संरचनात्मक सीमाओं से अधिक न होने दे। हम लंबवत अनुप्रयोगों में स्थिरता सुनिश्चित करने के लिए एक विफल-सुरक्षित ब्रेक या प्रतिभार प्रणाली का उपयोग करने का सुझाव देते हैं। हमारी सहायता टीम आपके विशिष्ट लंबवत विन्यास के लिए यांत्रिक तनाव की गणना करने में आपकी मदद करने के लिए उपलब्ध है।

9. 3.81 Nm पीक टॉर्क क्षमता मेरे त्वरित त्वरण अनुक्रमों को कैसे लाभ पहुंचाती है?

3.81 Nm पीक टॉर्क, जो रेटेड 1.27 Nm का लगभग तीन गुना है, विशेष रूप से बिना रुके उच्च-जड़त्व स्टार्ट और स्टॉप को संभालने के लिए इंजीनियर किया गया है। यह आरक्षित शक्ति उच्च-गति, कम-दूरी की चालों में छोटे त्वरण रैंप की अनुमति देती है, जो सीधे आपकी चक्र समय दक्षता में सुधार करती है। उच्च-मांग वाली प्रक्रियाओं में, यह पीक क्षमता सुनिश्चित करती है कि मोटर लोड भिन्नता या मशीन घर्षण के कारण होने वाले क्षणिक प्रतिरोध को दूर कर सके। हम सुनिश्चित करने के लिए कि 3.81 Nm पीक आपके विशिष्ट रैंप-अप प्रोफाइल के लिए पर्याप्त है, अपने यांत्रिक भार का गतिशील टॉर्क विश्लेषण करने की सलाह देते हैं। सिमुलेशन समर्थन के लिए हमारी अनुप्रयोग टीम से संपर्क करें।

10. क्या आप तृतीय-पक्ष ड्राइव के साथ इस मोटर को कमीशन करने के लिए तकनीकी सहायता प्रदान करते हैं?

हमारी टीम ESM04X-10A-302-T3NTB00 को कमीशन करने के लिए व्यापक तकनीकी मार्गदर्शन प्रदान करती है, जिसमें अधिकांश उद्योग-मानक सर्वो ड्राइव के लिए पैरामीटर मैपिंग शामिल है। हालांकि मोटर को ABB-परिवार के नियंत्रकों के साथ इष्टतम प्रदर्शन के लिए डिज़ाइन किया गया है, लेकिन हमारे पास इसे विषम प्रणालियों में एकीकृत करने का व्यापक अनुभव है। हम मोटर और आपके चयनित ड्राइव के बीच सफल संचार सुनिश्चित करने के लिए वायरिंग आरेख, सिग्नल टाइमिंग संदर्भ और एनकोडर डेटा प्रदान कर सकते हैं। जटिल एकीकरण परिदृश्यों के लिए, हम अपनी समर्पित इंजीनियरिंग सहायता लाइन के माध्यम से रिमोट कमीशनिंग सहायता प्रदान करते हैं। अपने स्टार्टअप प्रोजेक्ट के लिए तकनीकी वॉकथ्रू शेड्यूल करने के लिए हमारे अनुप्रयोग विशेषज्ञों से संपर्क करें।
