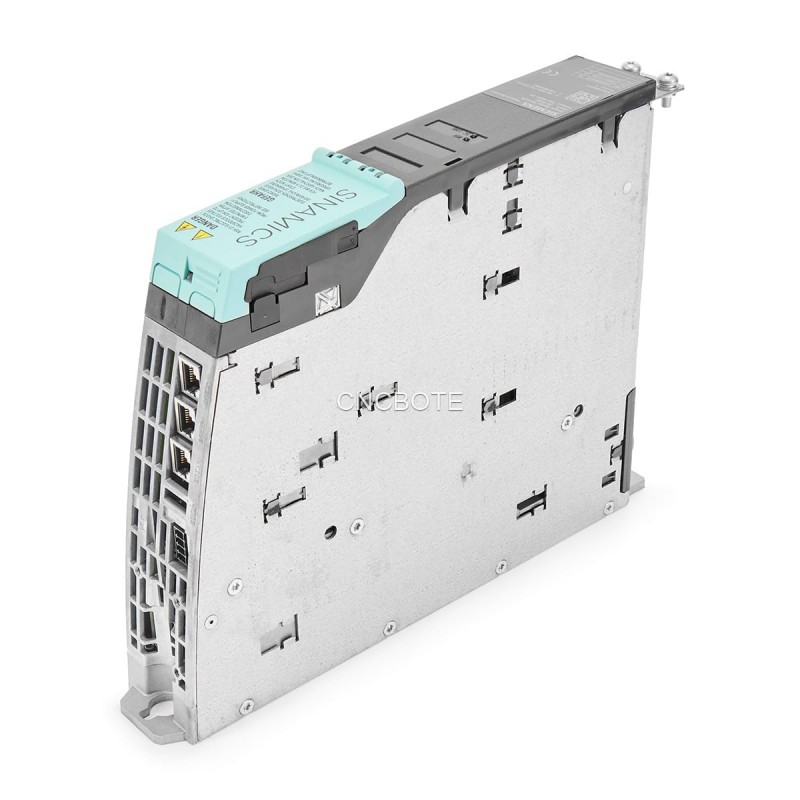

सीमेंस 6SL3420-1TE13-0AA0 बुकसाइज़ सिंगल एक्सिस ड्राइव इन्वर्टर

सीमेंस 6SL3420-1TE13-0AA0: प्रेसिजन मोशन कंट्रोल के लिए कॉम्पैक्ट बुकसाइज़ सिंगल एक्सिस ड्राइव मॉड्यूल

सीमेंस 6SL3420-1TE13-0AA0 SINAMICS S120 परिवार से एक एकल अक्ष ड्राइव मॉड्यूल है, जो बहु-अक्ष स्वचालन प्रणालियों में सटीकता और दक्षता के लिए इंजी यह बुकसाइज ड्राइव इन्वर्टर एक सामान्य डीसी बस से सीधे एक मोटर पर नियंत्रित शक्ति प्रदान करता है, जो एक कॉम्पैक्ट, आंतरिक रूप से वायु-शीतल नियंत्रण अलमारियों में निर्बाध एकीकरण के लिए डिज़ाइन किया गया है, यह पैकेजिंग और सामग्री संभालने से लेकर औद्योगिक रोबोटिक्स तक औ इसका मॉड्यूलर

<एसजी> 1। उत्पाद अवलोकन और प्रणाली एकीकरण

सीमेंस 6SL3420-1TE13-0AA0 SINAMICS S120 मल्टी-ड्राइव सिस्टम के भीतर एक प्रमुख बिजली घटक के रूप में काम करता है। यह एक इन्वर्टर के रूप में कार्य करता है, एक अलग लाइन मॉड्यूल (जैसे कि बेसिक, स्मार्ट या एक्टिव लाइन मॉड्यूल) द्वारा आपूर्ति की जाने वाली एक केंद्रीय 600V डीस

यह एकल अक्ष ड्राइव मॉड्यूल उच्च घनत्व बढ़ते पर ध्यान केंद्रित करने के साथ डिज़ाइन किया गया है। इसका स्लिम, बुकसाइज़ फॉर्म फैक्टर एक बढ़ती रेल पर एक साथ कई इकाइयों को स्थापित करने की अनुमति देता है, नाटकीय रूप से नियंत्रण पै जबकि मॉड्यूल में पावर इलेक्ट्रॉनिक्स शामिल है, यह अपनी खुफिया के लिए एक अलग सीमेंस कंट्रोल यूनिट (जैसे, CU320-2) पर निर्भर नियंत्रण इकाई सभी गति नियंत्रण कार्यों को निष्पादित करती है और एकीकृत DRIVE-CLiQ इंटरफ़ेस के माध्यम से ड्राइव मॉ यह डिजिटल कनेक्शन स्वचालित विन्यास, वास्तविक समय निगरानी और व्यापक निदान को सक्षम बनाता है, कमीशन से लेकर रखरखाव तक पूरे जी

<एसजी> 2। विस्तृत तकनीकी विनिर्देश

6SL3420-1TE13-0AA0 को मजबूत तकनीकी मापदंडों द्वारा परिभाषित किया गया है जो मांग वाले औद्योगिक वातावरण के लिए इसकी उपयुक्त यह 510 से 720 वी डीसी तक के डीसी लिंक इनपुट वोल्टेज को स्वीकार करता है और 400 वी तक तीन चरणीय एसी आउटपुट प्रदान करता है।

आउटपुट प्रदर्शन के संदर्भ में, मॉड्यूल में 3 एम्पीएस का रेटेड करंट और 2.6 एम्पीएस का एक बुनियादी लोड करंट है, जो 1.6 किलोवाट की विशिष्ट शक्ति रेटिंग के साथ मोटर्स का समर्थन करता है। यह उच्च गति थर्मल प्रबंधन के लिए, यह बाहरी डक्टिंग की आवश्यकता के बिना अपने कॉम्पैक्ट डिजाइन के लिए पर्याप्त एक कुशल आंतरिक वाय

बुकसाइज़ ड्राइव इन्वर्टर निर्बाध प्रणाली एकीकरण के लिए इंटरफेस की एक विस्तृत सरणी से लैस है, जिसमें एकीकृत बस बार के माध्यम से दो डीसी लिंक इंटरफेस, एक 24 वी डीस अतिरिक्त विशेषताओं में एक प्लग कनेक्टर के माध्यम से एक मोटर कनेक्शन, सुरक्षा के लिए एक सुरक्षित टॉर्क ऑफ (एसटीओ) इनपुट, एक ब्रेक भौतिक आयामों के संदर्भ में, मॉड्यूल कॉम्पैक्ट हैः चौड़ाई में 50 मिमी, ऊंचाई में 270 मिमी और गहराई में 226 मिमी, लगभग 2.7 किलोग्राम के वज

<एसजी> 3। मुख्य विशेषताएं और डिजाइन लाभ

<एसजी>3.1 समर्पित एकल-अक्ष नियंत्रण वास्तुकला

एक समर्पित एकल अक्ष ड्राइव मॉड्यूल के रूप में, 6SL3420-1TE13-0AA0 एक मोटर के लिए केंद्रित नियंत्रण प्रदान करता है। यह कमीशनिंग और समस्या निवारण को सरल बनाता है, क्योंकि उस विशिष्ट अक्ष के लिए सभी पैरामीटर और निदान एक स्पष्ट और पृथक नियंत्रण लूप के भीतर न

3.2 अंतरिक्ष-अनुकूलित पुस्तक आकार फॉर्म कारक

कॉम्पैक्ट नियंत्रण अलमारियों के निर्माण के लिए बुकसाइज डिजाइन एक प्रमुख सक्षम है। यह मानकीकृत, संकीर्ण प्रारूप उच्च घनत्व वाले माउंटिंग की अनुमति देता है, जिसका अर्थ है कि मशीन निर्माता अधिक ड्राइव अक्षों को एक छोटे पदचिह्न म

3.3 उन्नत वेक्टर नियंत्रण और अनुकूलित पल्स पैटर्न

मॉड्यूल नियंत्रण इकाई द्वारा निर्धारित परिष्कृत वेक्टर नियंत्रण एल्गोरिदम को निष्पादित करता है, जो मांग वाले अनुप्रयोगों में उच् इसके अतिरिक्त, यह अनुकूलित पल्स पैटर्न का उपयोग करता है, जो चिकनी मोटर संचालन, कम स्विचिंग नुकसान और मोटर से कम श्रवणीय शोर में योगदान

3.4 एकीकृत सुरक्षा और व्यापक निदान

मॉड्यूल सीमेंस के "सुरक्षा एकीकृत" कार्यों का समर्थन करता है, जिसमें एक सुरक्षित टॉर्क ऑफ (एसटीओ) इनपुट शामिल है, जिससे इसे मशीन की समग्र स DRIVE-CLiQ इंटरफ़ेस परिचालन डेटा (जैसे, आउटपुट वर्तमान, मॉड्यूल तापमान) और विस्तृत दोष कोड तक वास्तविक समय में पहुंच प्रदान करता है, जो संभावित डाउनट

4. प्रदर्शन और आवेदन लाभ

6SL3420-1TE13-0AA0 का तकनीकी डिजाइन मशीन निर्माताओं और अंतिम उपयोगकर्ताओं के लिए प्रत्यक्ष लाभों में अनुवाद करता हैः

उन्नत प्रणाली लचीलापन और स्केलेबिलिटी: कई चल रहे अक्षों वाली जटिल मशीनरी में, व्यक्तिगत एकल अक्ष ड्राइव मॉड्यूल का उपयोग करके एक मॉड् सिस्टम डिजाइनर आसानी से महत्वपूर्ण पुनर्निर्माण के बिना ड्राइव अक्षों को जोड़ या संशोधित कर सकते हैं, जो कस्टम मश

उच्च गतिशील प्रदर्शन और सटीकता: शक्तिशाली वेक्टर नियंत्रण एल्गोरिदम और तेजी से स्विचिंग आईजीबीटी तकनीक का संयोजन उत्कृष् यह उन अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें तेजी से त्वरण / मंदगी, सटीक स्थिति और सुसंगत टोक़ आउटपुट की आवश्यकता होती है - उच्च उत

सरलीकृत रखरखाव और कम डाउनटाइम: ड्राइव-सीएलआईक्यू प्रणाली नियंत्रण इकाई को स्वचालित रूप से मॉड्यूल को पहचानने यह "प्लग-एंड-प्ले" कार्यक्षमता, केंद्रीकृत निदान और पैरामीटर प्रबंधन के साथ जोड़ी गई है, कमीशन और रखरखाव समय को काफी कम करती है। इंजीनियर जल्दी से समस्याओं की पहचान और समाधान कर सकते हैं, समग्र प्रणाली उपलब्धता को बढ़ा सकते हैं।

<एसजी> 5। विस्तारित परिप्रेक्ष्य: औद्योगिक स्वचालन में बुकसाइज ड्राइव की भूमिका

इस बुकसाइज ड्राइव इन्वर्टर की सिस्टम आर्किटेक्चर और रणनीतिक स्थिति को समझना आधुनिक औद्योगिक स्वचालन में इसके मू

5.1 एक बहु-अक्ष प्रणाली में बुकसाइज़ ड्राइव इन्वर्टर

SINAMICS S120 प्रणाली में एक हाइब्रिड वास्तुकला है जो केंद्रीकृत बुद्धिमत्ता और वितरित बिजली रूपांतरण का लाभ उठ

केंद्रीकृत खुफिया (नियंत्रण इकाई): एक एकल नियंत्रण इकाई (सीयू) पूरे ड्राइव सिस्टम के "मस्तिष्क" के रूप में कार्य करती है, सभी गति नियंत्रण का यह केंद्रीकरण प्रोग्रामिंग और डेटा प्रबंधन को सरल बनाता है।

वितरित शक्ति (मोटर मॉड्यूल): एकल अक्ष ड्राइव मॉड्यूल (जैसे 6SL3420-1TE13-0AA0) "मांसपेशी" के रूप में कार्य करता है। भौतिक रूप से उन मोटर्स के पास स्थित हैं जिन्हें वे नियंत्रित करते हैं, ये मॉड्यूल महंगे मोटर पावर केबलों की लंबाई को कम करते हैं और व एक आम डीसी बस से संचालित, यह वितरित बिजली चरण एक स्वच्छ, कुशल और स्केलेबल बिजली वितरण नेटवर्क बनाता है।

चयन अंतर्दृष्टि: यह वास्तुकला मशीन निर्माताओं के लिए आदर्श है जिन्हें उच्च समन्वय के साथ कई अक्षों को नियंत्रित करने की आवश्यकता होती ह

5.2 कार्यान्वयन के लिए महत्वपूर्ण विचार

इस कॉम्पैक्ट ड्राइव मॉड्यूल पर आधारित एक प्रणाली को सफलतापूर्वक एकीकृत करने के लिए प्रमुख विवरणों पर ध्

सिस्टम आकार और समन्वय: एकल अक्ष ड्राइव मॉड्यूल का आकार मोटर की निरंतर और चरम वर्तमान आवश्यकताओं के अनुरूप होना चाहिए इसके अतिरिक्त, अपस्ट्रीम बुकसाइज़ लाइन मॉड्यूल (एएलएम, एसएलएम, या बीएलएम) का आकार सामान्य डीसी बस पर सभी मोटर मॉड्यूलों की सं

शीतलन और मंजूरी: जबकि मॉड्यूल आंतरिक रूप से ठंडा है, नियंत्रण कैबिनेट के समग्र थर्मल प्रबंधन को सभी घटकों से कुल गर्मी अपव् पर्याप्त वायु प्रवाह सुनिश्चित करने और ओवरहीटिंग को रोकने के लिए मॉड्यूलों के बीच न्यूनतम क्लियरेंस के लिए सीमेंस के

कॉन्फ़िगरेशन और सुरक्षा: पूरी ड्राइव सिस्टम को टीआईए पोर्टल के भीतर सीमेंस के सिनामिक्स स्टार्टड्राइव सॉफ़्टवेयर के मा सुरक्षा कार्य (जैसे, सुरक्षित टोर्क ऑफ/एसटीओ) नियंत्रण इकाई के माध्यम से लागू किए जाते हैं और ड्राइव-सीएलआईक्यू नेटवर्क क

अक्सर पूछे जाने वाले प्रश्न (FAQs)

1. इस मोटर मॉड्यूल और एक स्टैंडअलोन सर्वो ड्राइव के बीच मुख्य अंतर क्या है?

एक एकल अक्ष ड्राइव मॉड्यूल एक पावर एम्पलीफायर है जो खुफिया और गति नियंत्रण क्षमताओं के लिए एक केंद्रीय नियंत एक पारंपरिक स्टैंडअलोन सर्वो ड्राइव एक आवास में पावर स्टेज और कंट्रोल प्रोसेसर दोनों को एकीकृत करती है। इस बुकसाइज ड्राइव इन्वर्टर के साथ मॉड्यूलर एस120 दृष्टिकोण अधिक लचीलापन, बहु-अक्ष प्रणालियों में आसान समन्वय और अधिक कॉम्

2. क्या यह 3 ए मॉड्यूल किसी भी प्रकार की मोटर को नियंत्रित कर सकता है?

यह मॉड्यूल एसी प्रेरण मोटर्स और सिंक्रोनस सर्वो मोटर्स दोनों को नियंत्रित करने के लिए डिज़ाइन किया गया है। विशिष्ट मोटर प्रकार को केंद्रीय नियंत्रण इकाई में सटीक रूप से कॉन्फ़िगर किया जाना चाहिए, जो फिर उपयुक्त नियंत्रण एल्गोरि इष्टतम प्रदर्शन के लिए मोटर की नेमप्लेट डेटा आवश्यक है।

3. DRIVE-CLiQ कनेक्शन इतना महत्वपूर्ण क्यों है?

DRIVE-CLiQ स्वचालित टोपोलॉजी का पता लगाने में सक्षम बनाता है। जब सिस्टम चालू होता है, तो नियंत्रण इकाई स्वचालित रूप से सभी कनेक्टेड बुकसाइज ड्राइव इन्वर्टर मॉड्यूल और उनकी न यह मैनुअल एड्रेसिंग को समाप्त करता है, कमीशनिंग समय को कम करता है, और निदान और रखरखाव के लिए एक स्पष्ट सिस्टम संरचना अवलोकन प्रद

4. "सामान्य डीसी बस" का क्या मतलब है और इसका फायदा क्या है?

एक आम डीसी बस प्रणाली एक केंद्रीय 600V डीसी बस बनाने के लिए एक एकल, शक्तिशाली लाइन मॉड्यूल का उपयोग करती है। कई एकल अक्ष ड्राइव मॉड्यूल (जैसे 6SL3420-1TE13-0AA0) व्यक्तिगत मोटर्स को चलाने के लिए इस बस से बिजली खींचते हैं। मुख्य लाभ दक्षता है: एक मोटर से ब्रेकिंग ऊर्जा का एक ही बस पर अन्य मोटर्स द्वारा पुनः उपयोग किया जा सकता है, समग्र ऊर्जा खपत और

5. इस मॉड्यूल के लिए प्राथमिक रखरखाव आवश्यकताएं क्या हैं?

रखरखाव काफी हद तक निवारक है। प्राथमिक ध्यान यह सुनिश्चित करना है कि शीतलन पथ साफ और बाधाहीन हों। सबसे प्रभावी उपकरण निगरानी हैः ड्राइव-सीएलआईक्यू एकीकृत निदान का उपयोग ऑपरेटिंग घंटे, घटक तापमान और भविष्यवाणी रखरखाव के लिए निर्धारित डाउनटाइम के दौरान आवधिक रूप से बिजली कनेक्शन की कसनता की जांच करने की भी अनुशंसा की जाती है।
