उत्पाद अवलोकन

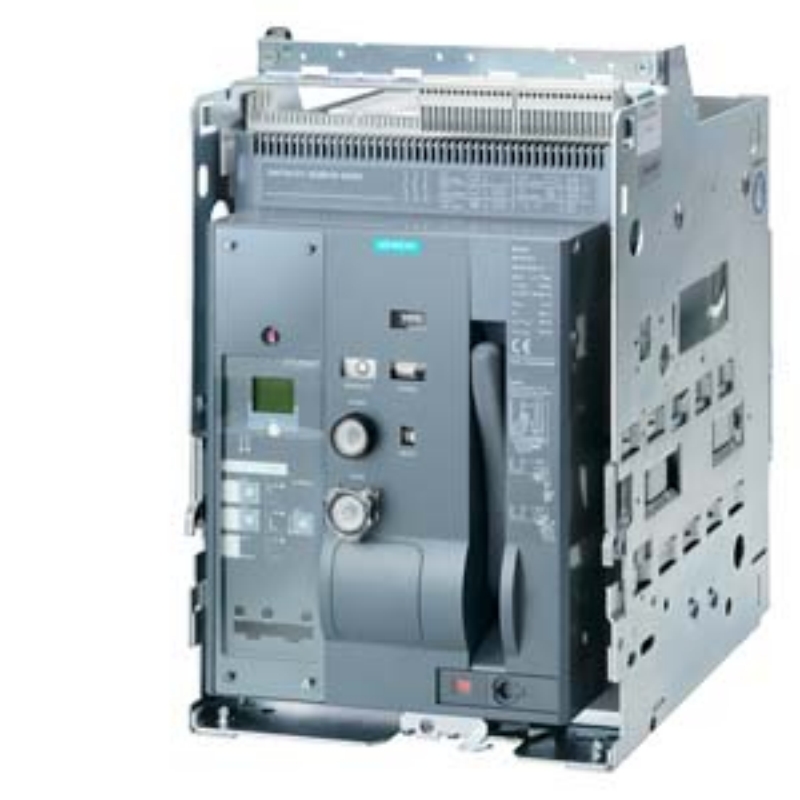

सीमेंस 3WT8101-6UG04-5AB1 एक ड्रॉआउट एयर सर्किट ब्रेकर और कम वोल्टेज एसीबी है जो औद्योगिक बिजली प्रणालियों में मुख्य वितरण और सुरक्षा के लिए डिज़ाइन क
एक Drawout एयर सर्किट ब्रेकर क्या है?
एक ड्रॉआउट एयर सर्किट ब्रेकर (कम वोल्टेज एसीबी) एक स्विचिंग डिवाइस है जो वायुमंडलीय दबाव पर हवा में एक चाप को बुझाकर दोष धाराओं को बा इस श्रेणी में निश्चित और वापस लेने योग्य संस्करण शामिल हैं, जिसमें वापस लेने योग्य प्रकार ब्रेकर को पूरे बस बार को डी-एनर्जी किए बिन सीमेंस 3WT8101-6UG04-5AB1 आकार 1 वापस लेने योग्य वर्ग से संबंधित है, जो 500V एसी और 1000A निरंतर वर्तमान तक के अनुप्रयोगों के लिए अनुकूलित है।
मुख्य विनिर्देश
रेटेड वर्तमान (इन): 1000 ए
रेटेड परिचालन वोल्टेज (यू): 500 वी एसी
आवृत्ति: 50/60 हर्ट्ज
ध्रुवों की संख्या: 3
500V पर रुकावट क्षमता (आईसीयू): 66 केए
ओवरकरंट ट्रिप इकाई: ETU37WT (LSIG-लंबे समय, कम समय, तत्काल, ग्राउंड दोष)
यात्रा इकाई सेटिंग रेंज: एफएस (फैक्टरी सेटिंग) के अनुसार
तंत्र:मेमोरी के साथ मोटर चालित / मैनुअल ऑपरेटिंग तंत्र
मोटर और विद्युत कॉल वोल्टेज: 220-240 वी एसी, 220-250 वी डीसी
सक्रियण सोलेनॉइड वोल्टेज: 220-250 वी डीसी
पहली सहायक रिलीज़: शंट रिलीज़ "एफ", 220-240 वी एसी, 220-250 वी डीसी पर एफ 1
दूसरा सहायक रिलीज: मौजूद नहीं
यांत्रिक लॉकआउट डिवाइस: शामिल
ट्रिप सिग्नलिंग स्विच: शामिल
ट्रिप संकेतक: शामिल
गाइड फ्रेम: शामिल
शटर प्रकार: अनधिकृत स्विचिंग बंद के खिलाफ सीलिंग कैप के साथ 2-टुकड़ा
दरवाजा सीलिंग फ्रेम: शामिल
शुद्ध वजन: 58.44 किलो
उत्पाद जीवनचक्र: सक्रिय (सी-क्लास-मेड-टू-ऑर्डर)
मानकों का अनुपालन: आईईसी 60947-2 के लिए डिज़ाइन किया गया (कम वोल्टेज स्विचगियर और कंट्रोलगियर के लिए परीक्षण किया गया)
तकनीकी हाइलाइट्स
ETU37WT LSIG यात्रा इकाई: लंबे समय (अतिभार), अल्प समय (शॉर्ट सर्किट), तत्काल (उच्च दोष), और ग्राउंड दोष सुरक्षा के साथ पूर्ण चयन प्रदान करता है। एलएसआईजी विन्यास डाउनस्ट्रीम उपकरणों के साथ समन्वय की अनुमति देता है, परेशानी यात्राओं को कम करता है और अनियोजित डा
गाइड फ्रेम के साथ ड्राउट निर्माण: मुख्य केबलों को डिस्कनेक्ट किए बिना ब्रेकर हटाने और सम्मिलन को सक्षम लगातार रखरखाव या ब्रेकर इंटरचेंज की आवश्यकता वाले अनुप्रयोगों के लिए, वापस लेने योग्य डिजाइन निश्चित संस्करणों की तुलना में मरम्मत के
दोहरी सक्रियण-विद्युत और यांत्रिक: ऑपरेटिंग तंत्र मोटर चालित रिमोट क्लोज़िंग / ओपनिंग और मैनुअल लीवर ऑपरेशन दोनों यहां तक कि जब नियंत्रण शक्ति विफल हो जाती है, तो एक मैनुअल चार्जिंग हैंडल यह सुनिश्चित करता है कि ब्रेकर को बंद या ट्रिप किया
एकीकृत शंट रिलीज़ ((F1): सुरक्षा रिले या आपातकालीन पुश बटन से रिमोट ट्रिपिंग की अनुमति देता है। सिग्नल रिसेप्शन से संपर्क पृथक्करण तक प्रतिक्रिया समय आमतौर पर आईईसी 60947-2 अनुलग्नक बी परीक्षणों के प्रति 50 एमएस से कम होता है।
यांत्रिक लॉकआउट और विरोधी छेड़छाड़ शटर: 2-टुकड़ा शटर पर सीलिंग टोपी अनधिकृत स्विचिंग बंद करने से रोकती है, जबकि यांत्रिक लॉकआउट डिवाइस यह सुनिश्चित करता है कि ये सुविधाएं एनएफपीए 70E और ओएसएचए लॉकआउट आवश्यकताओं के अनुपालन के लिए आवश्यक हैं।
अनुप्रयोग
कम वोल्टेज स्विचबोर्ड में मुख्य आने वाला फीडर: ड्रॉआउट पृथक्करण प्रदान करके आर्क फ्लैश एक्सपोजर को कम करता है - ब्रेकर को एक दृश्यमान ब्रेक बनाने के लिए र
मोटर नियंत्रण केंद्र (एमसीसी): ग्राउंड फॉल्ट प्रोटेक्शन के साथ एलएसआईजी ट्रिप यूनिट मोटर घुमावदार क्षति को रोकने और औद्योगिक संयंत्रों में अनुमानित 40%
जनरेटर और यूपीएस आउटपुट वितरण: 500V पर Icu = 66kA के साथ, यह 2MW जनरेटर सेट के विशिष्ट शॉर्ट-सर्किट धाराओं का सामना करता है। मोटर चालित तंत्र 100 एमएस से कम समय के साथ स्वचालित हस्तांतरण योजनाओं (एटीएस) की अनुमति देता है।
समुद्री और अपतटीय बिजली प्रणाली (500V / 60Hz): दरवाजा सीलिंग फ्रेम और संक्षारण प्रतिरोधी कोटिंग्स (निर्माता के समुद्री डिजाइन के अनुसार) नमक स सामान्य परिचालन परिस्थितियों में विफलताओं (एमटीबीएफ) के बीच औसत समय 50,000 घंटे से अधिक है।
चयन मार्गदर्शन
के लिए उपयुक्त: 500V एसी तक कम वोल्टेज वितरण में मुख्य सर्किट सुरक्षा, सुरक्षित रखरखाव और तेजी से ब्रेकर प्रतिस्थापन के लिए ड्र
के लिए उपयुक्त: चयनात्मक समन्वय आवश्यकताओं के साथ प्रणालियां-ETU37WT की समायोज्य अल्पावधि देरी (0.1 से 0.4 सेकंड) और I²t ऑन / ऑफ फीचर डाउनस्ट्रीम मोल्डेड केस सर्किट ब्रे
के लिए उपयुक्त: रिमोट कंट्रोल्ड इंस्टॉलेशन्स (जैसे, बिल्डिंग ऑटोमेशन, औद्योगिक नियंत्रण कक्ष) मोटर चालित तंत्र और शंट रिलीज (एफ 1) के कारण म
डीसी पावर सिस्टम (जैसे, बैटरी बैंक, कर्षण शक्ति) के लिए अनुशंसित नहीं। यह एसीबी केवल 50/60 हर्ट्ज एसी के लिए डिज़ाइन किया गया है; डीसी अनुप्रयोगों के लिए, सीमेंस 3WT डीसी-रेटेड संस्करण या 3WL डीसी ब्रेकर का चयन करें।
अतिरिक्त संलग्नक के बिना IP54 या उच्च प्रवेश सुरक्षा की आवश्यकता वाले वातावरण के लिए अनुशंसित नहीं। आधार इकाई IP20 सुरक्षा प्रदान करती है; धूल या गीले स्थानों के लिए, कम से कम IP42 रेटेड प्रकार-परीक्षण स्विचगियर कैबिनेट के अंदर माउंट करें।
सामान्य प्रश्न
1. क्या संचार प्रोटोकॉल ETU37WT यात्रा इकाई के साथ संगत हैं?
ETU37WT में मूल डिजिटल संचार शामिल नहीं है। Modbus RTU या PROFIBUS एकीकरण के लिए, ब्रेकर के सहायक संपर्कों में एक बाहरी COM मॉड्यूल (जैसे, 3WT COM10) जोड़ा जाना चाहिए। शंट रिलीज को बिना प्रोटोकॉल समर्थन के बुनियादी रिमोट ट्रिपिंग के लिए पीएलसी आउटपुट पर तारित किय
2. इस ब्रेकर के लिए अधिकतम अल्पावधि वर्तमान (आईसीवी) का सामना करना क्या है?
आईईसी 60947-2 के अनुसार, ETU37WT के साथ आकार 1 3WT8 ब्रेकरों के लिए, 1 सेकंड के लिए Icw = 66 kA। यह रेटिंग थर्मल और डायनामिक अखंडता को बनाए रखते हुए चयनात्मक समन्वय के लिए ट्रिपिंग में देरी करने की अनुमति देती है।
3. 3WT8101-6UG04-5AB1 के लिए ऑपरेटिंग तापमान सीमा क्या है?
निर्बाध संचालन के लिए -25 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस (सीमेंस 3WT8 डेटाशीट के अनुसार)। -25 डिग्री सेल्सियस से नीचे, स्नेहक चिपचिपाहट बढ़ जाती है और ऑपरेटिंग तंत्र को पूर्व-ताप की आवश्यकता हो सकत + 70 डिग्री सेल्सियस से ऊपर, अल्पकालिक भ्रमण के लिए अधिकतम + 85 डिग्री सेल्सियस तक 2% प्रति डिग्री सेल्सियस द्वारा निरंतर
4. ड्रॉआउट तंत्र पर रखरखाव कितनी बार किया जाना चाहिए?
हर 2000 संचालन या 2 साल में गाइड फ्रेम और रैकिंग तंत्र का निरीक्षण और स्नेहन करें, जो भी पहले आता है। ब्रेकर का विद्युत जीवन रेटेड वर्तमान पर 8000 संचालन है, और यांत्रिक जीवन बिना भार के 20,000 संचालन से अधिक है। ड्रॉआउट रेल के लिए केवल सीमेंस द्वारा अनुशंसित स्नेहक (भाग संख्या 3ZX1812-0WT30-0AA0) का उपयोग करें।
5. इस वापस लेने योग्य एसीबी की तुलना एक ही फ्रेम आकार के निश्चित-घुड़सवार संस्करण से कैसे की जाती है?
वापस लेने योग्य संस्करण 58.44 किलोग्राम शुद्ध वजन (निश्चित के लिए बनाम ~ 45 किलोग्राम) जोड़ता है और गाइड फ्रेम के कारण हालांकि, यह केबलों को फिर से समाप्त किए बिना 15 मिनट से कम समय में ब्रेकर प्रतिस्थापन की अनुमति देकर रखरखाव डाउनटाइम को कम करता है - एक निश्चित ब्रेकर को बस बार और
6. इस मेड-टू-ऑर्डर (सी-क्लास) उत्पाद के लिए नेतृत्व समय क्या है?
मानक नेतृत्व समय कारखाने के भार के आधार पर आदेश की पुष्टि से शिपमेंट तक 4 से 6 सप्ताह है (सीमेंस ऑर्डरिंग प्रलेखन के अनुस त्वरित वितरण के लिए (2-3 सप्ताह), बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड से संपर्क करें, एक आधिकारिक सीमेंस प्लैटिनम पार्टनर, क्योंकि हम यो
7. 3WT8101-6UG04-5AB1 के लिए सूची मूल्य और विशिष्ट छूट सीमा क्या है?
निर्माता सूची की कीमत लगभग € 2,850 है (2026 के रूप में) । बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड जैसे अधिकृत प्लैटिनम भागीदार आमतौर पर एकल इकाइयों के लिए 25-35% छूट और 10 टुकड़ों से अधिक मात्र परियोजना-विशिष्ट मूल्य निर्धारण के लिए बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड में हमारी बिक्री टीम के मा
8. इस पूंजी उपकरण के लिए क्या भुगतान शर्तें और वित्तपोषण विकल्प उपलब्ध हैं?
बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड के माध्यम से सुलभ सीमेंस फाइनेंशियल सर्विसेज, अनुमोदित वाणिज्यिक ख सरकारी संस्थाओं से खरीद आदेश हमारे अधिकृत वितरण चैनल के माध्यम से 100% डिलीवरी-आधारित चालान के साथ स्वीकार
9. एक निश्चित ब्रेकर की तुलना में 20 वर्षों में स्वामित्व (टीसीओ) की कुल लागत क्या है?
एक सीमेंस प्लैटिनम पार्टनर के रूप में, हम पुष्टि करते हैं कि ड्रॉआउट संस्करण के लिए टीसीओ कम डाउनटाइम (अनुमानित $ 2,500 प्रति घंटे बचाया) और रखरखाव के लिए कम श्रम (प्रतिस्थापन के दौरान ब्रेकइवेन बिंदु 3 प्रमुख रखरखाव घटनाओं या 2 ब्रेकर प्रतिस्थापन के बाद होता है।
10. इस एसीबी को स्थापित करने के लिए कोई उपलब्ध सरकारी या उपयोगिता छूट है?
ऊर्जा-कुशल बिजली वितरण उपकरणों (जैसे, कम हानि वाले एसीबी) के लिए उपयोगिता छूट चुनिंदा यूरोपीय संघ के देशों (जर्मनीः बीएएफए के माध् अपनी परियोजना के डाक कोड के साथ सीमेंस ऊर्जा दक्षता पोर्टल की जांच करें - ETU37WT की कम ऊर्जा खपत (रेटेड वर्तमान पर 50W) ईसीओ योजना दिशानिर्देशों के तहत फ्रांस, इटली और यूक बीजिंग झोंगपिंग टेक्नोलॉजी कं, लिमिटेड में हमारी तकनीकी टीम पात्रता की सत्यापन और छूट आवेदनों को पूरा करने में आपकी सहायता
