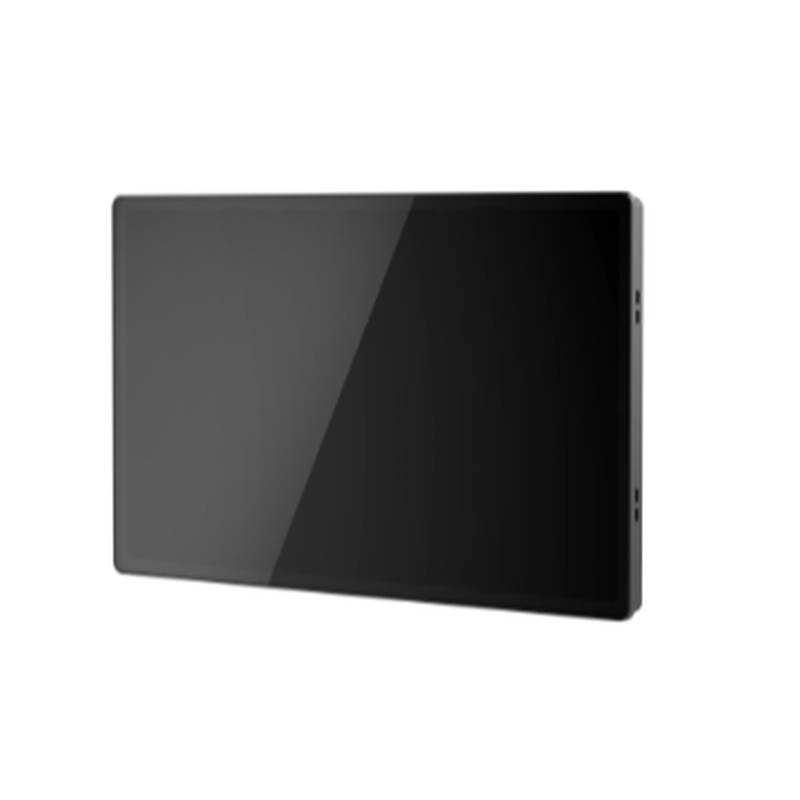

HIKROBOT MV-VT3100-128G40-2T एम्बेडेड फैनलेस औद्योगिक पीसी विजन सिस्टम

HIKROBOT MV-VT3100-128G40-2T एम्बेडेड फैनलेस औद्योगिक पीसी विजन सिस्टम मांग वाली स्वचालित दोष का पता लगाने वाली लाइनों के लिए उच्च-प्रदर्शन छवि प्रसंस्करण और बहु-कैमरा सिंक्रनाइज़ेशन प्रदान करता है। हाई-स्पीड ट्रांसमिशन इंटरफेस और मजबूत ऑनबोर्ड कंप्यूटिंग को एकीकृत करके, यह एम्बेडेड विजन सिस्टम उच्च-थ्रूपुट विनिर्माण निष्पादन के दौरान गति धुंधलापन और फ्रेम हानि को समाप्त करता है।

आधुनिक मशीन विजन लाइनें एक साथ कई औद्योगिक कैमरों से उच्च-रिज़ॉल्यूशन छवियों को संसाधित करते समय गंभीर बैंडविड्थ बाधाओं और पैकेट हानि का सामना करती हैं। MV-VT3100-128G40-2T समर्पित हार्डवेयर आर्किटेक्चर के माध्यम से इन चुनौतियों का समाधान करता है जिसमें एक अनुकूलित एम्बेडेड फैनलेस औद्योगिक पीसी डिज़ाइन होता है जो सक्रिय कूलिंग पंखों के बिना मज़बूती से संचालित होता है। अलग-थलग डिजिटल इनपुट और आउटपुट लाइनों के साथ-साथ बहु-चैनल GigE नेटवर्किंग पोर्ट का उपयोग करके, सिस्टम स्थिर फ्रेम अधिग्रहण और कम-विलंबता ट्रिगर प्रतिक्रियाओं को सुनिश्चित करता है। हाई-स्पीड सॉर्टिंग और सटीक निरीक्षण कार्यों में डेटा बाधाओं को रोकते हुए, हाई-स्पीड छवि डेटा सीधे आंतरिक सॉलिड-स्टेट और उच्च-क्षमता वाले स्टोरेज ड्राइव में प्रवाहित होता है।

तकनीकी विनिर्देश

CPU प्रकार: Intel Celeron G4900T @ 2.9 GHz

सिस्टम मेमोरी: 8 GB DDR4 @ 2400 MHz

भंडारण क्षमता: 128 GB SSD और 2 TB HDD @ SATA 3.0

ऑपरेटिंग सिस्टम: Windows 10 IoT Enterprise @ 64-bit

नेटवर्क इंटरफ़ेस: 4 x Independent GigE Ports @ 1000 Mbps

डिजिटल इनपुट: 3 x Opto-isolated Inputs @ 24 VDC

डिजिटल आउटपुट: 8 x Opto-isolated Outputs @ 24 VDC

डिस्प्ले इंटरफ़ेस: 1 x HDMI Port @ 1920 x 1080 resolution @ 60 Hz

बिजली की आपूर्ति: 24 VDC @ ± 10% tolerance

बिजली की खपत: 35.0 W @ 24 VDC maximum load

ऑपरेटिंग तापमान: 0°C - 50°C @ ambient forced airflow

आयाम: 210.0 mm x 150.0 mm x 65.0 mm @ chassis frame

वजन: 2.5 kg @ structural aluminum alloy

सिस्टम एकीकरण और हार्डवेयर सेटअप

एम्बेडेड विजन सिस्टम के भौतिक माउंटिंग के लिए निर्दिष्ट M4 थ्रेडेड माउंटिंग छेदों का उपयोग करके मानक इलेक्ट्रिकल कैबिनेट बैकप्लेन या VESA माउंटिंग ब्रैकेट से सुरक्षित संलग्नक की आवश्यकता होती है। सिग्नल अखंडता बनाए रखने के लिए फ़ील्ड वायरिंग को सभी GigE नेटवर्क कनेक्शनों के लिए परिरक्षित मुड़े हुए-जोड़े के केबलों और बिजली और डिजिटल I/O लाइनों के लिए बहु-पिन Hirose या M12 एविएशन कनेक्टरों का उपयोग करना चाहिए। तकनीशियनों को यह सत्यापित करना चाहिए कि विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए इनपुट पावर लाइनें बिजली की आपूर्ति पथों को हाई-वोल्टेज मोटर ड्राइव और इन्वर्टर केबलिंग से अलग रखते हुए कड़े 24 VDC स्तर को बनाए रखती हैं।

कैबिनेट वायरिंग मानक तय करते हैं कि सभी सिग्नल और संचार केबलों को भौतिक कंपन को अवशोषित करने के लिए कनेक्टर प्रवेश बिंदुओं के पास यांत्रिक तनाव राहत क्लैंप शामिल करना चाहिए। संचार इंटरफेस में सामान्य-मोड शोर उत्पन्न करने वाले ग्राउंड लूप को खत्म करने के लिए उचित ग्राउंडिंग महत्वपूर्ण है। ग्राउंडिंग तार को कम-प्रतिबाधा तांबे की चोटी का उपयोग करके सीधे चेसिस अर्थ स्टड से मुख्य नियंत्रण कैबिनेट ग्राउंडिंग बार से जोड़ना चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व

एम्बेडेड फैनलेस औद्योगिक पीसी में एक एक्सट्रूडेड एल्यूमीनियम थर्मल चेसिस है जो निष्क्रिय संवहन के माध्यम से आंतरिक गर्मी को कुशलता से नष्ट करता है, यांत्रिक कूलिंग प्रशंसकों से जुड़े धूल प्रवेश जोखिमों को समाप्त करता है। इकाई 0°C - 50°C की तापमान सीमा के भीतर मज़बूती से काम करती है और संक्षेपण के बिना 90% तक सापेक्ष आर्द्रता स्तर का सामना करती है। उन्नत ऑप्टिकल और इलेक्ट्रिकल फ़िल्टरिंग सर्किट भारी विनिर्माण संयंत्रों में आम बिजली के उछाल, इलेक्ट्रोस्टैटिक डिस्चार्ज और उच्च-आवृत्ति विद्युत शोर से आंतरिक प्रसंस्करण नोड्स की रक्षा करते हैं।

निवारक रखरखाव कार्यक्रम के लिए टर्मिनल ब्लॉक स्क्रू उचित टॉर्क प्रतिधारण की जाँच करने के साथ-साथ थर्मल या यांत्रिक पहनने के संकेतों के लिए सभी बाहरी केबल जैकेट के आवधिक निरीक्षण की आवश्यकता होती है। ऑप्टिकल सेंसर सतहों और वायु सेवन चैनलों को स्थैतिक-मुक्त माइक्रोफाइबर कपड़े और आइसोप्रोपिल अल्कोहल का उपयोग करके त्रैमासिक रूप से साफ किया जाना चाहिए। निरंतर औद्योगिक कर्तव्य के लिए डिज़ाइन किया गया, इकाई रेटेड कारखाने के संचालन की स्थिति के तहत 50,000 घंटे से अधिक की विफलता के बीच की गणना औसत समय प्राप्त करती है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

उपयुक्त विजन कंट्रोलर का चयन करने के लिए कैमरा गिनती, फ्रेम दर, रिज़ॉल्यूशन और कुल डेटा थ्रूपुट सहित विशिष्ट एप्लिकेशन बाधाओं का मूल्यांकन करने की आवश्यकता होती है। MV-VT3100-128G40-2T बहु-कै메라 सतह निरीक्षण और कोड पढ़ने के अनुप्रयोगों के लिए आदर्श रूप से अनुकूल है जिनके लिए व्यापक स्थानीय भंडारण क्षमता की आवश्यकता होती है, जैसे कि 2 TB हार्ड डिस्क ड्राइव कॉन्फ़िगरेशन। उच्च बहु-थ्रेडिंग प्रसंस्करण शक्ति या छोटे फॉर्म कारकों की आवश्यकता वाले अनुप्रयोगों के लिए, इंजीनियर HIKROBOT लाइनअप के भीतर वैकल्पिक मॉडल का मूल्यांकन कर सकते हैं, जैसे कि MV-VT3300 श्रृंखला या कॉम्पैक्ट बॉक्स-शैली विजन नियंत्रक।

जब अप्रत्याशित आपूर्ति श्रृंखला बाधाएं परियोजना की समय सीमा को प्रभावित करती हैं, तो Beijing Zhongping Technology (北京众平科技股份有限公司) के तकनीकी विशेषज्ञ स्थानीय इन्वेंट्री से पूरी तरह से संगत वैकल्पिक विजन सिस्टम को पार-संदर्भ और आपूर्ति करने के लिए एप्लिकेशन मापदंडों का विश्लेषण करते हैं। यह तकनीकी प्रतिस्थापन सेवा औद्योगिक स्वचालन ग्राहकों के लिए परियोजना के कार्यक्रमों को बनाए रखते हुए, विद्युत पुनर्रूपण या सॉफ्टवेयर रिकॉम्पिलेशन की आवश्यकता के बिना सहज एकीकरण सुनिश्चित करती है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

1. इस विजन सिस्टम के लिए मानक स्थानीय स्टॉक उपलब्धता और डिलीवरी लीड समय क्या है?

Beijing Zhongping Technology (北京众平科技股份有限公司) त्वरित उसी दिन प्रेषण का समर्थन करने और विदेशी शिपिंग देरी को समाप्त करने के लिए MV-VT3100-128G40-2T की सक्रिय क्षेत्रीय इन्वेंट्री बनाए रखता है।

2. उत्पाद वारंटी और RMA सेवा प्रक्रिया की शर्तें क्या हैं?

यह इकाई व्यापक 12 महीने की निर्माता वारंटी द्वारा समर्थित है, जिसमें तेजी से स्थानीय RMA निदान और प्रतिस्थापन सीधे Beijing Zhongping Technology (北京众平科技股份有限公司) समर्थन चैनलों के माध्यम से संभाला जाता है।

3. सटीक विद्युत बिजली आपूर्ति और वृद्धि संरक्षण आवश्यकताएं क्या हैं?

सिस्टम को ± 10% सहिष्णुता के साथ 24 VDC के विनियमित पावर इनपुट की आवश्यकता होती है और लाइन सर्ज से बचाने के लिए आंतरिक क्षणिक वोल्टेज दमन शामिल होता है।

4. कौन से संचार प्रोटोकॉल और नेटवर्क ट्रांसफर गति समर्थित हैं?

इकाई में चार स्वतंत्र GigE पोर्ट हैं जो मानक TCP/IP, GigE Vision, और GenICam प्रोटोकॉल का समर्थन करते हैं प्रति पोर्ट 1000 Mbps तक की संचरण गति पर।

5. आधिकारिक IP सुरक्षा रेटिंग और ऑपरेटिंग तापमान सीमा क्या है?

सिस्टम को 0°C - 50°C के परिवेश तापमान सीमा में इनडोर कैबिनेट स्थापना के लिए रेटेड एक बीहड़ औद्योगिक संलग्नक में रखा गया है।

6. कैबिनेट नियोजन के लिए भौतिक आयाम और वजन विनिर्देश क्या हैं?

भौतिक चेसिस 210.0 mm x 150.0 mm x 65.0 mm मापता है और इसका वजन लगभग 2.5 kg है, जो बहुमुखी दीवार, VESA, या DIN रेल माउंटिंग कॉन्फ़िगरेशन का समर्थन करता है।

7. दीर्घकालिक परिचालन स्थिरता सुनिश्चित करने के लिए कौन सा नियमित रखरखाव आवश्यक है?

नियमित रखरखाव में टर्मिनल कनेक्शन की जकड़न की जाँच करना, परिरक्षित केबल अखंडता का निरीक्षण करना और निष्क्रिय कूलिंग फिन से धूल संचय को साफ करना शामिल है।

8. क्या इकाई तृतीय-पक्ष मशीन विजन सॉफ्टवेयर विकास किट के साथ संगत है?

एम्बेडेड सिस्टम Windows 10 IoT Enterprise चलाता है, जो मानक SDK, VisionMaster सॉफ्टवेयर पैक्ड और कस्टम तृतीय-पक्ष निरीक्षण एल्गोरिदम के साथ पूर्ण मूल संगतता प्रदान करता है।
