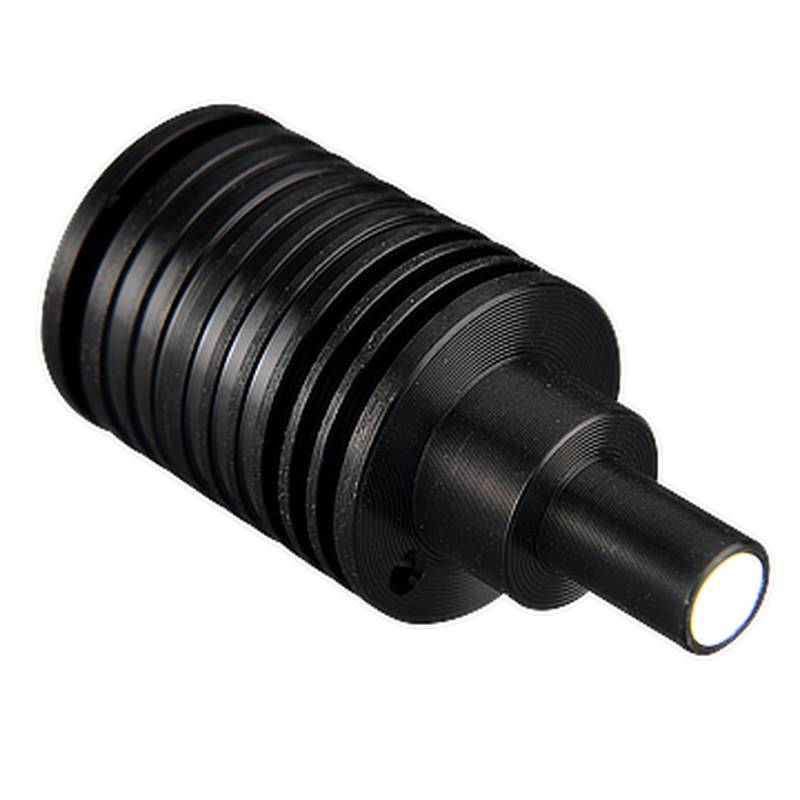

हिकरोबोट (HIKROBOT) MV-LDSS-8-3-W उच्च परिशुद्धता छोटे स्थान की मशीन विजन लाइट

HIKROBOT MV-LDSS-8-3-W उच्च परिशुद्धता वाला छोटा स्पॉट मशीन विजन लाइट हाई-स्पीड निर्माण वातावरण में सूक्ष्म-दोष का पता लगाने के लिए लक्षित रोशनी प्रदान करता है। उन्नत एलईडी ऑप्टिक्स के साथ इंजीनियर, यह कॉम्पैक्ट प्रकाश स्रोत परावर्तक सतहों पर गति धुंधलापन को खत्म करने और कंट्रास्ट को बढ़ाने के लिए तीव्र, समान स्पॉट प्रकाश प्रदान करता है।

अपर्याप्त रोशनी की तीव्रता और अस्थिर थर्मल प्रदर्शन के कारण लघु घटकों का निरीक्षण करते समय औद्योगिक मशीन विजन सेटअप अक्सर गंभीर बाधाओं का सामना करते हैं। हाई-स्पीड उत्पादन लाइनों को उप-मिलीमीटर परिशुद्धता की आवश्यकता होती है जहाँ पारंपरिक प्रसार प्रकाश व्यवस्था धातु और अर्धचालक लक्ष्यों पर सूक्ष्म खरोंच, एचिंग दोष या पिनहोल को प्रकट करने में विफल होती है। यह विशेष छोटा स्पॉट मशीन विजन लाइट एक केंद्रित, उच्च-ल्यूमिनेंस बीम को प्रोजेक्ट करके संचालित होता है जो ग्लोबल शटर CMOS सेंसर के साथ सिंक्रनाइज़ होने पर हाई-स्पीड गति को फ़्रीज़ करने में सक्षम है। ऐसी रोशनी को एकीकृत करने के लिए निरंतर स्वचालित निरीक्षण चक्रों के दौरान छोड़े गए फ़्रेम या ऑप्टिकल संतृप्ति को रोकने के लिए काम करने की दूरी, फोकल गहराई और ट्रिगर विलंबता पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।

तकनीकी विनिर्देश

Model: MV-LDSS-8-3-W @ Standard Factory Configuration

Light Source Color: White @ 6000K Color Temperature

Spot Diameter: 8.0 mm @ 50 mm Working Distance

Input Voltage: 24 VDC ± 10% @ Stable Power Supply

Power Consumption: 3.5 W @ 24 VDC Continuous Mode

Trigger Mode: External Strobe / Continuous Lighting @ Selectable Input

Response Time: 20.0 us @ Max Trigger Frequency

Operating Current: 145.8 mA @ 24 VDC Full Output

Casing Material: Anodized Aluminum Alloy @ IP50 Rating

Operating Temperature: 0°C - 50°C @ Ambient Condition

Storage Temperature: -20°C - 65°C @ Non-Condensing

Dimensions: 15.0 mm x 15.0 mm x 45.0 mm @ Tolerances ± 0.1 mm

Weight: 45.0 g @ Cable Excluded

Connector Type: M8 4-pin Male Screw Locking @ Panel Mount

सिस्टम एकीकरण और हार्डवेयर सेटअप

MV-LDSS-8-3-W की यांत्रिक स्थापना इसके सटीक-मशीन वाले M15 माउंटिंग धागे और संगत लघु ब्रैकेट पर निर्भर करती है, जिससे स्वचालित ऑप्टिकल निरीक्षण मशीनरी के प्रतिबंधित स्थानिक लिफाफे में सहज एकीकरण की अनुमति मिलती है। विद्युत इंटरफेसिंग M8 4-पिन पुरुष विमानन कनेक्टर के माध्यम से पूरा किया जाता है, जहाँ पिन 1 24 VDC सकारात्मक शक्ति की आपूर्ति करता है, पिन 3 ग्राउंड को नामित करता है, पिन 2 बाहरी ट्रिगर संकेतों को संभालता है, और पिन 4 ट्रिगर रिटर्न या स्ट्रोब सक्षम लाइन के रूप में कार्य करता है। इंजीनियरों को यह सुनिश्चित करना चाहिए कि मिलभोग करने वाली केबल आसन्न उच्च-आवृत्ति सर्वो ड्राइव या आगमनात्मकActuators द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए परिरक्षित मुड़-जोड़े चालकों का उपयोग करती है।

उचित विद्युत कैबिनेट लेआउट यह तय करता है कि क्रॉसस्टॉक और वोल्टेज ड्रॉप को रोकने के लिए मशीन विजन लाइट्स के लिए नियंत्रण लाइनों को उच्च-वोल्टेज बिजली के कंडू से न्यूनतम 200 मिमी की दूरी से शारीरिक रूप से अलग किया जाना चाहिए। थर्मल भगोड़ा से आंतरिक डायोड सरणी की रक्षा करते हुए, बिजली की आपूर्ति को हार्मोनिक विरूपति के बिना स्वच्छ 24 VDC वर्तमान देने के लिए विनियमित किया जाना चाहिए। इसके अतिरिक्त, बहु-अक्षीय रोबोट बांह की तैनाती के दौरान M8 कनेक्शन टर्मिनलों को नीचा दिखाने से निरंतर झुकने वाली थकान को रोकने के लिए प्रकाश आवास के पास एकीकृत तनाव राहत क्लंप का उपयोग करके केबल को सुरक्षित करें।

विश्वसनीयता और पर्यावरणीय स्थायित्व

निरंतर औद्योगिक संचालन के लिए डिज़ाइन किया गया, MV-LDSS-8-3-W 0°C से 50°C के परिवेश के तापमान सीमा के भीतर और 20% से 80% गैर-संघनित की सापेक्ष आर्द्रता सीमा के भीतर मज़बूती से कार्य करता है। एनोडाइज्ड एल्यूमीनियम आवास विस्तारित परिचालन चक्रों पर चमकदार प्रवाह स्थिरता बनाए रखने के लिए एलईडी जंक्शन से दूर आंतरिक थर्मल भार को नष्ट करते हुए, एक कुशल निष्क्रिय हीट सिंक के रूप में कार्य करता है। IP50 पर्यावरण संरक्षण रेटिंग की विशेषता के दौरान, प्रतिष्ठानों को कटिंग तरल पदार्थ, भारी तेल की धुंध, या संक्षारक रासायनिक वाष्प के सीधे संपर्क से बचना चाहिए जब तक कि पूरक माध्यमिक संलग्नक तैनात न हों।

निवारक रखरखाव प्रोटोकॉल के लिए प्रकाश आउटपुट को बिखेरने वाले धूल के कण संचय को हटाने के लिए निर्जल आइसोप्रोपिल अल्कोहल के साथ सिक्त ऑप्टिकल-ग्रेड माइक्रोफ़ाइबर कपड़े का उपयोग करके ऑप्टिकल खिड़की के नियमित निरीक्षण की आवश्यकता होती है। तकनीशियनों को M8 लॉकिंग कॉलर की यांत्रिक जकड़न को सत्यापित करना चाहिए और आंतरायिक कनेक्शन विफलताओं को रोकने के लिए हर 3 महीने में केबल म्यान अखंडता की जांच करनी चाहिए। नाममात्र कारखाने के ऑपरेटिंग परिस्थितियों में, यह रोशनी इकाई 50,000 घंटे से अधिक निरंतर सक्रिय सेवा के असफलताओं के बीच अनुमानित औसत समय प्रदर्शित करती है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

इष्टतम मशीन विजन लाइट का चयन करने के लिए लक्ष्य सामग्री परावर्तन, सतह ज्यामिति और कैमरा लेंस ऑप्टिक्स के सापेक्ष आवश्यक दृश्य के क्षेत्र का मूल्यांकन करने की आवश्यकता होती है। MV-LDSS-8-3-W विशेष रूप से पिनपॉइंट निरीक्षण के लिए इंजीनियर है जहां एक छोटे क्षेत्र पर उच्च एकाग्रता अनिवार्य है, जबकि व्यापक अनुप्रयोगों में बार लाइट, समाक्षीय रोशनी या रिंग इल्यूमिनेटर की आवश्यकता हो सकती है। जब अनुप्रयोग पैरामीटर विशिष्ट पृष्ठभूमि रंगों के खिलाफ कंट्रास्ट को अधिकतम करने के लिए लाल, नीले या अवरक्त जैसे वैकल्पिक तरंग दैर्ध्य की मांग करते हैं, तो इंजीनियरों को मौजूदा नियंत्रक विनिर्देशों से मेल खाने के लिए ऑप्टिकल पावर घनत्व और वर्तमान रेटिंग को पार-संदर्भ देना चाहिए।

जब आपूर्ति श्रृंखला की बाधाएं तैनाती की निरंतरता के लिए तत्काल मांग पैदा करती हैं, तो Beijing Zhongping Technology तेजी से बदलाव का समर्थन करने के लिए तुलनीय मशीन विजन घटकों की एक उत्तरदायी स्थानीय सूची रखती है। Beijing Zhongping Technology की तकनीकी टीम पूरी तरह से संगत वैकल्पिक स्पॉट लाइट की आपूर्ति के लिए क्रॉस-संदर्भ मापदंडों और ऑप्टिकल विनिर्देशों का मूल्यांकन कर सकती है, जिससे यह सुनिश्चित होता है कि उत्पादन लाइनें यांत्रिक पुनर्रूपण या सॉफ्टवेयर पुनर्रूपण की आवश्यकता के बिना संचालन फिर से शुरू करें।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. What is the current stock availability and delivery lead time for this lighting unit?

संचालन डाउनटाइम को कम करने के लिए तेजी से प्रेषण के लिए स्थानीय सूची बनाए रखी जाती है, आमतौर पर उसी दिन या अगले कारोबारी दिन शिपमेंट सुनिश्चित करती है, और Beijing Zhongping Technology सुव्यवस्थित वितरण समन्वय सुनिश्चित करती है।

2. What warranty coverage and RMA procedures apply to this component?

यह उत्पाद सामग्री और कारीगरी दोषों को कवर करने वाली मानक 12 महीने की निर्माता वारंटी द्वारा समर्थित है, जिसमें Beijing Zhongping Technology के माध्यम से स्थानीय तकनीकी सहायता और RMA प्रसंस्करण संभाला जाता है।

3. What are the exact electrical supply requirements and power consumption limits?

इकाई को ± 10% की सहनशीलता के साथ एक विनियमित 24 VDC पावर इनपुट की आवश्यकता होती है और 3.5 W की अधिकतम निरंतर शक्ति खींचती है।

4. Which communication protocols and trigger interfaces are supported by this device?

यह जटिल प्रोटोकॉल हैंडशेक के बिना निरंतर रोशनी और स्ट्रोब दोनों मोड का समर्थन करते हुए, M8 4-पिन इंटरफ़ेस के माध्यम से बाहरी ट्रिगर सिग्नल के माध्यम से हार्डवेयर-स्तरीय डिजिटल स्विचिंग का उपयोग करता है।

5. What environmental protection rating and thermal limits govern its deployment?

असेंबली में IP50 रेटिंग है और यह गर्मी अपव्यय के लिए निष्क्रिय एल्यूमीनियम आवास चालन का उपयोग करते हुए 0°C से 50°C के तापमान सीमा के भीतर संचालित होती है।

6. What mechanical mounting standards and physical dimensions should engineers accommodate?

डिवाइस में M15 माउंटिंग थ्रेड्स, 15.0 मिमी x 15.0 मिमी x 45.0 मिमी के कॉम्पैक्ट आयाम, और तंग स्थानिक निकासी के अनुकूल एक हल्के 45.0 ग्राम संरचना की सुविधा है।

7. What routine maintenance steps are recommended to ensure long-term operational stability?

रखरखाव में आइसोप्रोपिल अल्कोहल और माइक्रोफ़ाइबर का उपयोग करके ऑप्टिकल लेंस सतह की आवधिक सफाई शामिल है, साथ ही M8 कनेक्टर लॉकिंग जकड़न का नियमित निरीक्षण भी शामिल है।

8. How does this light integrate with third-party machine vision software and controller hardware?

एकीकरण पूरी तरह से मानक मशीन विजन स्ट्रोब नियंत्रकों या पीएलसी डिजिटल आउटपुट कार्ड के माध्यम से प्रबंधित किया जाता है जो कैमरा एक्सपोज़र विंडो के साथ सिंक्रनाइज़ समयबद्ध 24 VDC स्विचिंग दालों की आपूर्ति करते हैं।
