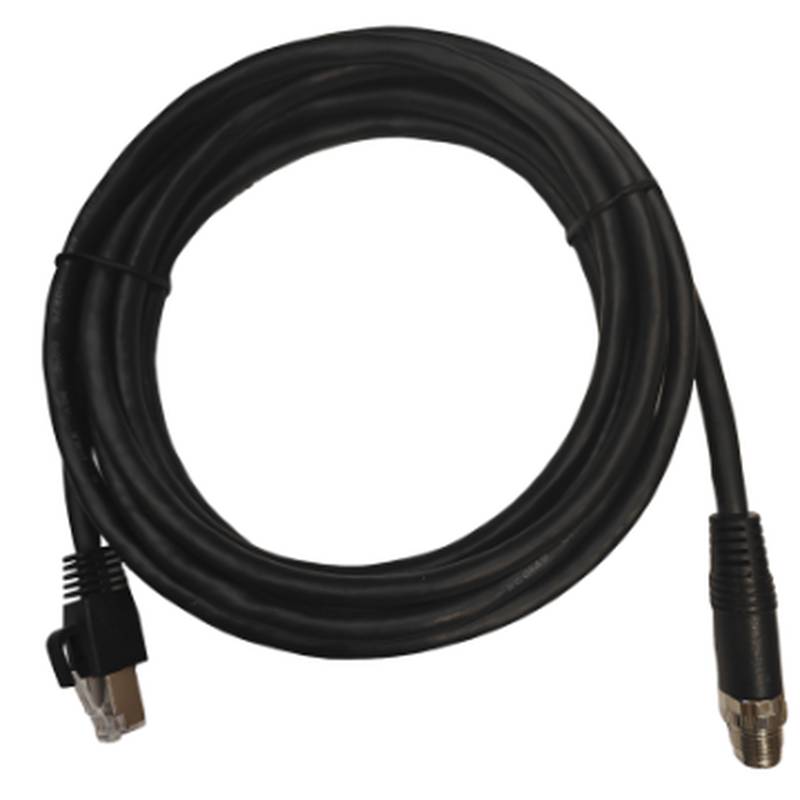

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m हाई-फ्लेक्स M12 X-कोडेड इंडस्ट्रियल ईथरनेट केबल

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m एक 30-मीटर की उच्च-लचीली (high-flex) औद्योगिक ईथरनेट केबल है, जिसमें M12 X-कोडेड से RJ45 कनेक्टिविटी दी गई है। इसे निरंतर गति वाले ऑटोमेशन वातावरण में विश्वसनीय 10 Gbps डेटा ट्रांसमिशन के लिए इंजीनियर किया गया है। यह केबल अपनी 30-मीटर की लंबाई में सिग्नल अखंडता (signal integrity) बनाए रखते हुए उच्च-बैंडविड्थ मशीन विजन और कंट्रोल नेटवर्क अनुप्रयोगों का समर्थन करती है, साथ ही अपने TPE जैकेट और डबल-शील्डेड निर्माण के माध्यम से 20 मिलियन फ्लेक्स चक्रों तक का सामना कर सकती है। इसका IP67-रेटेड M12 कनेक्टर धूल और नमी के प्रवेश के खिलाफ मजबूत सुरक्षा सुनिश्चित करता है, जो रोबोटिक सेल्स, स्वचालित गाइडेड वाहन प्रणालियों और फैक्ट्री ऑटोमेशन नेटवर्क में महत्वपूर्ण कनेक्टिविटी चुनौतियों का समाधान करता है, जहाँ मानक ईथरनेट केबल यांत्रिक थकान और पर्यावरणीय जोखिमों के कारण समय से पहले खराब हो जाते हैं।

उत्पाद का प्रकार और श्रेणी निर्धारण

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m केबल को श्रेणी 6a (Category 6a) औद्योगिक ईथरनेट केबल के रूप में वर्गीकृत किया गया है, जिसे विशेष रूप से गतिशील स्थितियों के तहत उच्च-गति डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है। M12 कनेक्टर परिवार के भीतर, X-कोडिंग इस उत्पाद को D-कोडेड (100 Mbps) और A-कोडेड (सेंसर/एक्ट्यूएटर) वेरिएंट से अलग करती है, क्योंकि यह 10 Gbps ईथरनेट का समर्थन करती है और औद्योगिक विजन तथा नियंत्रण अनुप्रयोगों के लिए अनुकूलित है। ये केबल औद्योगिक इंटरनेट ऑफ थिंग्स (IIoT) और उद्योग 4.0 (Industry 4.0) परिनियोजन की भौतिक रीढ़ के रूप में कार्य करती हैं, जो कैमरों, लेजर प्रोफाइलर और बुद्धिमान सेंसरों को नेटवर्क इंफ्रास्ट्रक्चर से जोड़ती हैं। वाणिज्यिक ईथरनेट केबलों के विपरीत, M12 X-कोडेड वेरिएंट में मजबूत लॉकिंग तंत्र और पर्यावरणीय सील होती है जो कंपन के कारण डिस्कनेक्शन को रोकती है और नमी के प्रवेश से बचाती है, जिससे वे फैक्ट्री के फर्श पर विश्वसनीय संचार के लिए आवश्यक हो जाते हैं। X-कोडिंग और डबल-शील्डेड निर्माण विशेष रूप से आधुनिक मशीन विजन अनुप्रयोगों की उच्च बैंडविड्थ और कम विलंबता (low latency) आवश्यकताओं को पूरा करते हैं, जहाँ डेटा अखंडता सीधे प्रक्रिया नियंत्रण गुणवत्ता को प्रभावित करती है।

तकनीकी निर्देश

केबल की लंबाई: 30 मीटर

कनेक्टर A: M12 X-कोडेड, 8-पिन, पुरुष (Male)

कनेक्टर B: RJ45, पुरुष (Male)

केबल जैकेट सामग्री: थर्मोप्लास्टिक इलास्टोमेर (TPE)

श्रेणी रेटिंग: श्रेणी 6a

शील्डिंग: डबल शील्डेड

लचीलापन: हाई-फ्लेक्स (20 मिलियन फ्लेक्स चक्रों तक रेटेड)

IP रेटिंग: IP67

परिचालन तापमान सीमा: -40°C से 80°C

वोल्टेज रेटिंग (केबल जैकेट): 600 V

ज्वाला रेटिंग: UL CMX

भौतिक परत डिजाइन और सिग्नल अखंडता

इस केबल की 30-मीटर लंबाई को निर्माता के डेटाशीट के अनुसार 100 मीटर की पूर्ण ईथरनेट मानक सीमा तक श्रेणी 6a (Category 6a) प्रदर्शन का समर्थन करने के लिए डिज़ाइन किया गया है, जिसमें 30-मीटर वेरिएंट बड़े पैमाने पर औद्योगिक वातावरण के लिए एक व्यावहारिक समाधान प्रदान करता है जहाँ कैमरे और नेटवर्क स्विच महत्वपूर्ण दूरी से अलग होते हैं। डबल शील्डिंग (फ़ॉइल + ब्रेड) इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) और क्रॉसस्टॉक के खिलाफ उत्कृष्ट सुरक्षा प्रदान करती है, जो तब सिग्नल अखंडता बनाए रखने के लिए महत्वपूर्ण है जब केबल को वेरिएबल-फ़्रीक्वेंसी ड्राइव, वेल्डिंग उपकरण या बिजली लाइनों के पास से ले जाया जाता है। निर्माता के विनिर्देशों के अनुसार, TPE जैकेट केबल की पूरी लंबाई में 100Ω ± 15Ω का सुसंगत इम्पेडेंस बनाए रखती है, जो केबल के सेवा जीवन के दौरान विश्वसनीय 10 Gbps डेटा ट्रांसमिशन सुनिश्चित करती है।

पर्यावरणीय स्थायित्व और फ्लेक्स प्रदर्शन

इस केबल का हाई-फ्लेक्स TPE जैकेट विशेष रूप से निरंतर-गति अनुप्रयोगों के लिए इंजीनियर किया गया है, जो केबल व्यास के लगभग 7.5× की परिभाषित बेंड त्रिज्या पर 20 मिलियन फ्लेक्स चक्रों तक के लिए रेटेड है। TPE सामग्री मानक PVC जैकेट की तुलना में तेल, रसायनों और UV जोखिम के प्रति बेहतर प्रतिरोध प्रदान करती है, जिससे यह वेल्डिंग सेल्स, मशीनिंग वातावरण और बाहरी ट्रैकिंग प्रणालियों के लिए उपयुक्त हो जाती है। M12 कनेक्टर की IP67 रेटिंग धूल के प्रवेश के खिलाफ पूर्ण सुरक्षा और 1 मीटर की गहराई तक 30 मिनट के लिए पानी में डूबने के प्रतिरोध को सुनिश्चित करती है। -40°C से 80°C के तापमान सीमा में काम करते हुए, यह केबल ठंडे वातावरण में भी यांत्रिक लचीलापन बनाए रखती है जहाँ मानक PVC जैकेट सख्त होकर टूट जाते, और 600V की जैकेट रेटिंग अतिरिक्त कंड्यूट पृथक्करण के बिना बिजली केबलों के साथ स्थापना का समर्थन करती है।

अनुप्रयोग परिदृश्य

रोबोटिक ऑटोमेशन सेल्स: 20-मिलियन फ्लेक्स चक्र रेटिंग के साथ, इस केबल को रोबोटिक एंड-इफेक्टर्स पर लगे विजन सिस्टम को जोड़ने के लिए डिज़ाइन किया गया है जो संचालन के दौरान निरंतर रीपोजिशनिंग से गुजरते हैं। हाई-फ्लेक्स निर्माण इन अनुप्रयोगों में मानक ईथरनेट केबलों के साथ होने वाली सामान्य केबल थकान विफलताओं को रोकता है, जिससे अनियोजित डाउनटाइम और प्रतिस्थापन लागत कम हो जाती है।

मशीन विजन नेटवर्क: श्रेणी 6a (Category 6a) रेटिंग और डबल शील्डिंग मांग वाले वातावरण में उच्च-रिज़ॉल्यूशन कैमरों के लिए स्थिर 10 Gbps डेटा ट्रांसमिशन सुनिश्चित करती है, जो सटीक गुणवत्ता नियंत्रण कार्यों के लिए सटीक छवि अधिग्रहण को सक्षम बनाती है। 30-मीटर की लंबाई बड़ी निर्माण लाइनों पर दूरस्थ बिंदुओं पर स्थित कैमरों के लिए पर्याप्त पहुंच प्रदान करती है।

औद्योगिक नियंत्रण नेटवर्क: IP67-रेटेड M12 X-कोडेड कनेक्टर धूल, नमी और कंपन के अधीन कठोर वातावरण में एक सुरक्षित कनेक्शन प्रदान करता है, जो फैक्ट्री ऑटोमेशन सेटिंग्स में PLC, सेंसर और एक्चुएटर्स के लिए विश्वसनीय संचार सुनिश्चित करता है जहाँ नेटवर्क व्यवधान उत्पादन को बाधित कर सकते हैं।

रिमोट मॉनिटरिंग स्टेशन: 30-मीटर की लंबाई और मजबूत निर्माण विस्तृत औद्योगिक सुविधाओं में लचीली तैनाती की अनुमति देता है, जो मध्यवर्ती स्विचिंग या सिग्नल रिपीटर की आवश्यकता के बिना दूरस्थ फील्ड उपकरणों से केंद्रीकृत नियंत्रण कक्षों तक डेटा संचारित करता है।

चयन अनुशंसाएं

उपयुक्त परिदृश्य: यह केबल उन अनुप्रयोगों के लिए अत्यधिक उपयुक्त है जिनमें उच्च-गति डेटा ट्रांसमिशन के साथ निरंतर गति की आवश्यकता होती है, जैसे कि एकीकृत विजन सिस्टम वाले रोबोटिक आर्म्स, स्वचालित गाइडेड वाहन (AGVs), और रोटरी इंडेक्सिंग टेबल। 20 मिलियन फ्लेक्स चक्रों के लिए रेटेड हाई-फ्लेक्स निर्माण, गतिशील वातावरण में विश्वसनीय सेवा जीवन प्रदान करता है जहाँ मानक ईथरनेट केबल सप्ताहों के भीतर विफल हो जाएंगे। निर्माता के विनिर्देशों के अनुसार, यह केबल अपने रेटेड फ्लेक्स जीवन के दौरान विद्युत प्रदर्शन बनाए रखती है।

अनुपयुक्त परिदृश्य: यह केबल अत्यधिक स्थिर या तंग-बेंड-त्रिज्या वाले अनुप्रयोगों के लिए अनुशंसित नहीं है जहाँ इसका हाई-फ्लेक्स निर्माण—जो मानक-फ्लेक्स समकक्षों पर 30-40% अधिक लागत वहन करता है—का कम उपयोग होगा। इसके अतिरिक्त, हालांकि जैकेट को बिजली केबलों के साथ को-रूटिंग के लिए 600V पर रेट किया गया है, यह बिना डीरेटिंग के 80°C से अधिक या -40°C से कम तापमान वाले अनुप्रयोगों के लिए, या अतिरिक्त यांत्रिक सुरक्षा के बिना बाहरी दफन (outdoor burial) के लिए उपयुक्त नहीं है।

स्थिर अनुप्रयोगों के लिए, अधिक लागत प्रभावी विकल्प HIKROBOT MV-ACG-M12X8M-RJ45-ST-30m होगा, जो हाई-फ्लेक्स गुणों के बिना वही M12 X-कोडेड से RJ45 कनेक्शन प्रदान करता है। हाई-फ्लेक्स केबल मानक-फ्लेक्स संस्करणों की तुलना में 30-40% अधिक अग्रिम लागत लेती हैं, लेकिन प्रति वर्ष 500,000 फ्लेक्स चक्रों से अधिक वाले अनुप्रयोगों में—जो रोबोटिक वेल्डिंग और हाई-स्पीड पैकेजिंग लाइनों में आम हैं—हाई-फ्लेक्स संस्करण 12-18 महीनों के भीतर पूर्ण निवेश पर लाभ (ROI) प्रदान करता है, जिसे प्रतिस्थापन श्रम, कम उत्पादन डाउनटाइम और कनेक्टिविटी-संबंधी विफलताओं से कम स्क्रैप उत्पादों के माध्यम से प्राप्त किया जाता है।

FAQ

1. इस केबल द्वारा समर्थित अधिकतम डेटा ट्रांसफर गति क्या है, और क्या यह 4K वीडियो स्ट्रीमिंग को संभाल सकती है?

हाँ, यह केबल अपनी श्रेणी 6a (Category 6a) रेटिंग के आधार पर 10 Gbps तक का समर्थन करती है, जो उच्च-रिज़ॉल्यूशन औद्योगिक कैमरों से 4K वीडियो स्ट्रीमिंग के लिए पर्याप्त बैंडविड्थ प्रदान करती है। 8-पिन M12 X-कोडेड कनेक्टर, डबल शील्डिंग के साथ मिलकर, इलेक्ट्रोमैग्नेटिक इंटरफेरेंस को कम करता है और निरीक्षण तथा AI-आधारित ऑब्जेक्ट डिटेक्शन सहित मांग वाले मशीन विजन अनुप्रयोगों के लिए स्थिर डेटा थ्रूपुट सुनिश्चित करता है। पूर्ण गति प्राप्त करने के लिए, सुनिश्चित करें कि आपका नेटवर्क इंफ्रास्ट्रक्चर श्रेणी 6a (Category 6a) मानकों का समर्थन करता है और केबल को निर्दिष्ट बेंड त्रिज्या से अधिक किए बिना स्थापित किया गया है, जो सिग्नल अखंडता को प्रभावित कर सकता है।

2. इस केबल के लिए सामान्य लीड टाइम क्या है, और क्या आप स्टॉक बनाए रखते हैं?

हम आमतौर पर ऑर्डर पुष्टिकरण के 3-7 व्यावसायिक दिनों के भीतर इस केबल को भेज देते हैं, क्योंकि यह हमारी इन्वेंट्री में एक मानक स्टॉक आइटम है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) ग्राहकों की उत्पादन समय-सारणी का समर्थन करने के लिए क्षेत्रीय स्टॉक बनाए रखती है ताकि विस्तारित लीड टाइम न हो। तत्काल ऑर्डर या 20 इकाइयों से अधिक की आवश्यकताओं के लिए, हम वास्तविक समय की उपलब्धता और शीघ्र शिपिंग विकल्पों की पुष्टि करने के लिए हमारी लॉजिस्टिक्स टीम से संपर्क करने की अनुशंसा करते हैं।

3. इस केबल के लिए वारंटी नीति क्या है, और क्या यह फ्लेक्स-साइकिल थकान को कवर करती है?

हम सामान्य परिचालन स्थितियों के तहत सामग्री और कारीगरी में दोषों को कवर करने वाली 12 महीने की निर्माता वारंटी प्रदान करते हैं। यह वारंटी विशेष रूप से विनिर्माण दोषों के कारण समय से पहले केबल विफलता को कवर करती है, जिसमें फ्लेक्स-साइकिल थकान भी शामिल है यदि केबल को इसके रेटेड विनिर्देशों के भीतर संचालित किया जाता है। हालांकि, यह स्थापना त्रुटियों, निर्दिष्ट बेंड त्रिज्या या तापमान सीमा से परे उपयोग, या भौतिक दुरुपयोग से होने वाली क्षति को कवर नहीं करती है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) उचित स्थापना सुनिश्चित करने के लिए तकनीकी दस्तावेज प्रदान करती है। विस्तारित वारंटी विकल्प अतिरिक्त शुल्क पर उपलब्ध हैं—कृपया मूल्य निर्धारण के लिए हमसे संपर्क करें।

4. इस X-कोडेड M12 केबल और एक मानक D-कोडेड M12 केबल के बीच क्या अंतर है?

X-कोडेड M12 कनेक्टर 10 Gbps ईथरनेट (श्रेणी 6a) का समर्थन करता है, जबकि D-कोडेड M12 कनेक्टर 100 Mbps (श्रेणी 5e) तक का समर्थन करते हैं। X-कोडेड वेरिएंट अतिरिक्त रूप से बेहतर शील्डिंग और अधिक मजबूत संपर्क डिजाइन प्रदान करता है ताकि उच्च आवृत्तियों पर सिग्नल अखंडता सुनिश्चित हो सके। इसलिए, X-कोडेड केबल आधुनिक मशीन विजन और उन्नत औद्योगिक नियंत्रण नेटवर्क के लिए आवश्यक है जिन्हें उच्च डेटा थ्रूपुट की आवश्यकता होती है। यदि आपके अनुप्रयोग को 1 Gbps या 10 Gbps गति की आवश्यकता है, तो X-कोडेड वेरिएंट आवश्यक विकल्प है।

5. क्या आप इस केबल को अपने क्षेत्रीय गोदाम में स्टॉक करते हैं, या इसे ऑर्डर पर बनाया जाता है?

हम अपने क्षेत्रीय वितरण केंद्र में इस मानक 30-मीटर हाई-फ्लेक्स M12 X-कोडेड केबल का स्टॉक बनाए रखते हैं। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) इन्वेंट्री का प्रबंधन करती है ताकि विस्तारित विनिर्माण लीड टाइम के बिना ग्राहकों के ऑर्डर के लिए उपलब्धता सुनिश्चित की जा सके। कस्टम लंबाई या विशेष वेरिएंट (जैसे, 5m, 10m, 40m, या 50m) के लिए, अतिरिक्त विनिर्माण और परीक्षण आवश्यकताओं के कारण लीड टाइम 10-15 कार्य दिवसों तक बढ़ जाता है। वर्तमान स्टॉक उपलब्धता और अनुकूलित उत्पादन समय-सीमा के लिए हमसे संपर्क करें।

6. इस केबल के लिए वापसी नीति (return policy) क्या है?

हाँ, हम इस केबल पर रिटर्न स्वीकार करते हैं बशर्ते यह अपनी मूल पैकेजिंग में हो, स्थापित न की गई हो, और क्षति से मुक्त हो, और अनुरोध डिलीवरी के 14 दिनों के भीतर किया गया हो। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) रिटर्न शुरू करने से पहले किसी भी प्रदर्शन संबंधी समस्या को सत्यापित करने के लिए ग्राहकों के साथ काम करती है। रिटर्न प्रक्रिया शुरू करने और पात्रता सत्यापित करने के लिए हमारी सहायता टीम से संपर्क करें, क्योंकि रिटर्न गैर-दोषपूर्ण वस्तुओं के लिए रीस्टॉकिंग शुल्क के अधीन हैं।

7. निरंतर फ्लेक्स स्थितियों के तहत इस केबल का सामान्य जीवनकाल क्या है?

निर्माता के विनिर्देशों और फील्ड डेटा के अनुसार, यह केबल केबल व्यास के लगभग 7.5× की परिभाषित बेंड त्रिज्या पर 20 मिलियन फ्लेक्स चक्रों तक के लिए रेटेड है। मध्यम फ्लेक्स चक्रों के साथ सामान्य फैक्ट्री स्थितियों के तहत, ग्राहक 5-8 वर्षों के परिचालन जीवनकाल की उम्मीद कर सकते हैं। हालांकि, अत्यधिक बेंड त्रिज्या उल्लंघन, रासायनिक जोखिम, या यांत्रिक घर्षण जैसे कारक इस अपेक्षित जीवनकाल को कम कर सकते हैं।

8. इस केबल पर डबल शील्डिंग विश्वसनीय डेटा ट्रांसमिशन में कैसे योगदान देती है?

डबल शील्डिंग (फ़ॉइल + ब्रेड संयोजन) इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) और क्रॉसस्टॉक के खिलाफ सुरक्षा करती है, जो वेरिएबल-फ़्रीक्वेंसी ड्राइव, वेल्डिंग उपकरण और बिजली केबलों वाले औद्योगिक वातावरण में प्रचलित हैं। निर्माता के विनिर्देशों के अनुसार, फ़ॉइल परत उच्च-आवृत्ति सुरक्षा प्रदान करती है जबकि ब्रेड कम-प्रतिरोध ग्राउंडिंग और संरचनात्मक अखंडता सुनिश्चित करती है। यह शील्डिंग डिजाइन 30-मीटर केबल लंबाई में 10 Gbps पर श्रेणी 6a (Category 6a) सिग्नल-टू-नॉइज अनुपात बनाए रखने के लिए महत्वपूर्ण है।

9. यह केबल किन पर्यावरणीय स्थितियों का सामना कर सकती है?

यह केबल -40°C से 80°C तापमान सीमा में काम करती है, जिसमें TPE जैकेट फैक्ट्री वातावरण में आम तेल, रसायनों और UV जोखिम के प्रति प्रतिरोध प्रदान करती है। M12 कनेक्टर में IP67 रेटिंग है, जिसका अर्थ है कि यह धूल के प्रवेश से पूरी तरह सुरक्षित है और 1 मीटर तक पानी में 30 मिनट तक डूबने का सामना कर सकता है। आक्रामक रासायनिक जोखिम या -40°C से कम अत्यधिक ठंड वाले वातावरण के लिए, विशेष उत्पाद अनुशंसाओं के लिए हमारी तकनीकी टीम से परामर्श करें।

10. यदि यह केबल मेरी अनुप्रयोग आवश्यकताओं से पूरी तरह मेल नहीं खाती है, तो कौन सा अपग्रेड पथ उपलब्ध है?

यदि यह केबल आपकी आवश्यकताओं को पूरा नहीं करती है, तो Hikrobot विभिन्न लंबाई, लचीलापन रेटिंग और कनेक्टर विन्यास के साथ औद्योगिक ईथरनेट केबलों की एक विस्तृत श्रृंखला प्रदान करता है। छोटी या लंबी पहुंच के लिए, वही हाई-फ्लेक्स केबल 5m, 10m, और 50m वेरिएंट में उपलब्ध है। उच्च यांत्रिक शक्ति की मांग करने वाले अनुप्रयोगों के लिए, Hikrobot यांत्रिक प्रभाव के खिलाफ सुरक्षा के लिए स्टील आर्मर के साथ अतिरिक्त मजबूत विकल्प प्रदान करता है। विभिन्न कनेक्टर प्रकारों के लिए, पोर्टफोलियो में M12 X-कोड से M12 X-कोड और M12 X-कोड से फील्ड-वायर करने योग्य (field-wireable) वेरिएंट शामिल हैं। अपने विशिष्ट अनुप्रयोग पर चर्चा करने के लिए हमसे संपर्क करें, और हमारी तकनीकी टीम सबसे उपयुक्त केबल समाधान की पहचान करने में मदद करेगी।
