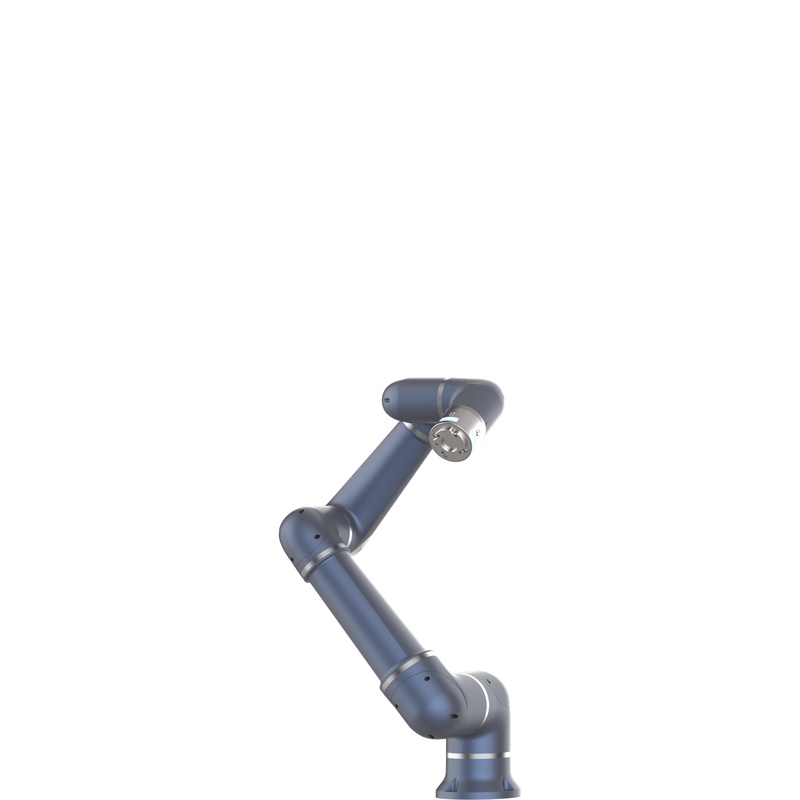

ESTUN S5-90 इको एक उच्च प्रदर्शन वाला 6-अक्षीय सहयोगी रोबोट है जिसे सटीक असेंबली और स्वचालित हैंडलिंग में क्रांति लाने के ल एक 5 किलो पेलोड और एक
प्रभावशाली 919 मिमी पहुंच, यह कोबॉट उन्नत सुरक्षा सुविधाओं के साथ औद्योगिक-ग्रेड गति को संतुलित करत यह लागत प्रभावी स्वचालन की तलाश करने वाले निर्माताओं के लिए एक प्रमुख विकल्प है
सटीकता या विश्वसनीयता पर समझौता किए बिना समाधान।
ESTUN S5-90 इको तकनीकी विनिर्देश
स्वचालन विशेषज्ञों और सिस्टम डिजाइनरों के लिए, S5-90 इको पैरामीटरों का एक मजबूत सेट प्रदान करता है जो विविध उत्पादन वातावरणों म
मॉडल संख्या: S5-90 इको (सहयोगी)
स्वतंत्रता की डिग्री: 6 अक्ष
पेलोड क्षमता: 5 किलो (11.02 एलबीएस)
अधिकतम पहुंच: 919 मिमी (36.18 इंच)
पुनरावृत्ति: ± 0.03 मिमी
अधिकतम उपकरण गति: 2.5 मीटर / एस
सुरक्षा रेटिंग: IP54 (धूल और स्प्लैश प्रूफ)
कुल वजन: 21 किलो
बढ़ती अभिविन्यास: फर्श, छत, दीवार पर घुड़सवार
ऑपरेटिंग तापमान: 0 डिग्री सेल्सियस से 50 डिग्री सेल्सियस
संयुक्त रेंज: अक्ष 1/2/4/5/6 ± 360 °, अक्ष 3 ± 160 °
अक्ष गति (अधिकतम): अक्ष 1/2/3 150 ° / एस, अक्ष 4/5/6 180 ° / एस
फ्लैंज पर I / O पोर्ट्स: 2 DI, 2 DO, 24VDC, Modbus RTU, RS485
मुख्य विशेषताएं और तकनीकी लाभ
उच्च परिशुद्धता गति इंजीनियरिंग
20-बिट पूर्ण एन्कोडर का उपयोग करते हुए, S5-90 इको उच्च-सटीक गति नियंत्रण प्रदान करता है। उन्नत गतिशील कैलिब्रेशन और मुआवजा एल्गोरिदम एक दोहराने की सक्षम बनाते हैं
± 0.03 मिमी, सहयोगात्मक लचीलापन बनाए रखते हुए पारंपरिक औद्योगिक रोबोट के साथ तुलनात्मक प्रदर्शन प्राप्त
सुव्यवस्थित तैनाती और प्रोग्रामिंग
इको श्रृंखला तेजी से तैनाती और निवेश पर त्वरित वापसी के लिए डिज़ाइन की गई है। इसका ग्राफिकल यूजर इंटरफ़ेस कोई कोडिंग पृष्ठभूमि के बिना ऑपरेटरों को बुनियादी सीखने की अनुमति
तेजी से प्रोग्रामिंग ड्रैग-एंड-टीच फ़ंक्शन उपयोगकर्ताओं को रोबोट को लक्षित स्थितियों पर मैन्युअल रूप से मार्गदर्शन करने में सक्षम बनाता ह
सुरक्षा-पहले सहयोगी डिजाइन
S5-90 इको को मानव सुरक्षा को प्राथमिकता के रूप में डिज़ाइन किया गया है और EN ISO 13849-1 PLd Cat.3 मानकों का अनुपालन करता है। सभी अक्षों में एकीकृत टोक़ सेंसर समायोज्य समर्थन करते हैं
टकराव का पता लगाना। रोबोट अप्रत्याशित संपर्क का पता लगाने पर तुरंत रुकता है, जिससे अधिकांश अनुप्रयोगों में सुरक्षात्मक बाड़ लगाने क
बहुमुखी यांत्रिक अनुकूलन
लगभग 21 किलो के कुल वजन के साथ, रोबोट को फर्श, दीवार या छत पर स्थापित किया जा सकता है। मानक आईएसओ 9409 उपकरण फ्लैंज एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करता है
तृतीय पक्ष के ग्रिपर और सेंसर, गतिशील उत्पादन वातावरण में लचीली तैनाती का समर्थन करते हैं।
विशिष्ट औद्योगिक अनुप्रयोग
इलेक्ट्रॉनिक्स विनिर्माण में सटीक असेंबली कार्य, जिसमें पीसीबी हैंडलिंग, स्क्रू ड्राइविंग और छोटे घटक सम
सीएनसी मशीनों, इंजेक्शन मोल्डिंग उपकरण और उपकरण उपयोग में सुधार के लिए प्रेस लाइनों के लिए स्वचालित मशीन टेंडिंग।
उपभोक्ता वस्तुओं और रसद कार्यप्रवाहों के लिए पिक-एंड-प्लेस कार्य शामिल पैकेजिंग और किटिंग संचालन।
स्वचालित ऑप्टिकल निरीक्षण और माप के लिए विजन सिस्टम के साथ एकीकृत गुणवत्ता परीक्षण अनुप्रयोग।
संचालन निर्देश और सुरक्षा दिशानिर्देश
स्थापना और पावर-अप
कंपन को कम करने के लिए रोबोट को एक कठोर और स्थिर आधार पर स्थापित करें। नियंत्रक को 100 से 240 वी एसी बिजली आपूर्ति से कनेक्ट करें। ऑपरेशन से पहले, आपातकालीन रोक सत्यापित करें
कार्यक्षमता और पुष्टि करें कि रोबोट अनजाने में आंदोलन को रोकने के लिए सही ढंग से स्थित है।
नियमित संचालन
नाजुक संपर्क की आवश्यकता वाले कार्यों के लिए बल नियंत्रण कार्यों का उपयोग करें। सुनिश्चित करें कि पेलोड और गुरुत्वाकर्षण पैरामीटर का केंद्र सॉफ्टवेयर में सही ढंग से कॉन्फ़िगर किय मॉनिटर संयुक्त
निर्दिष्ट सीमाओं के भीतर प्रदर्शन बनाए रखने के लिए उच्च गति संचालन के दौरान तापमान।
रखरखाव और सावधानी
हर छह महीने में IP54 सील और बाहरी केबलों का निरीक्षण करें। रोबोट या नियंत्रक पर झुकाव मत डालो। यदि असामान्य शोर या कंपन होता है, तो तुरंत ऑपरेशन बंद करें और समीक्षा करें
नैदानिक जानकारी। सुनिश्चित करें कि विद्युत हस्तक्षेप से बचने के लिए सभी जुड़े उपकरण ठीक से ग्राउंड किए गए हों।
अक्सर पूछे जाने वाले प्रश्न
ESTUN S5-90 इको और प्रो मॉडल के बीच मुख्य अंतर क्या है?
S5-90 इको एक लागत-अनुकूलित सहयोगी रोबोट है जिसका उद्देश्य मानक औद्योगिक वातावरण के लिए है। प्रो संस्करण में आमतौर पर उन्नत सेंसिंग या उच्च शामिल होता है
पर्यावरण संरक्षण। दोनों मॉडल एक ही पेलोड साझा करते हैं और विनिर्देशों तक पहुंचते हैं।
मैं एक नए असेंबली कार्य के लिए S5-90 इको को कैसे प्रोग्राम करूं?
प्रोग्रामिंग ब्लॉक-आधारित तर्क के साथ एक ग्राफिकल इंटरफ़ेस के माध्यम से किया जाता है। मैनुअल ड्रैग मोड का उपयोग रोबोट को वांछित स्थितियों पर मार्गदर्शन करने के लिए किया जा सकता है, जो दर्ज किए
स्वचालित रूप से, जटिल कोडिंग की आवश्यकता को समाप्त करना।
क्या S5-90 इको के लिए एक सुरक्षा बाड़ आवश्यक है?
अधिकांश अनुप्रयोगों में, अंतर्निहित टकराव का पता लगाने और बिजली-सीमित सुविधाओं के कारण सुरक्षा बाड़ की आवश्यकता नहीं ह जोखिम का मूल्यांकन अभी भी किया जाना चाहिए
विशिष्ट अंत-प्रभावकारी और अनुप्रयोग।
क्या S5-90 इको उच्च गति वाले औद्योगिक कार्यों को संभाल सकता है?
रोबोट 2.5 मीटर / सेकंड की अधिकतम उपकरण गति का समर्थन करता है, जिससे इसे आवश्यकता पर सहयोगात्मक सुरक्षा बनाए रखते हुए औद्योगिक स्तर पर थ्
S5-90 इको किस संचार प्रोटोकॉल का समर्थन करता है?
उपकरण फ्लैंज परिधीय उपकरणों के लिए मोडबस आरटीयू और आरएस485 का समर्थन करता है। नियंत्रक पीएलसी और पीएलसी के साथ एकीकरण के लिए मानक औद्योगिक ईथरनेट संचार का समर्थन करता है
फैक्ट्री सिस्टम
इस रोबोट के लिए माउंटिंग आवश्यकताएं क्या हैं?
रोबोट को फर्श, दीवार या छत पर लगाया जा सकता है। माउंटिंग सतह को स्तर और संचालन के दौरान उत्पन्न गतिशील भार का समर्थन करने में सक्षम होना चाहिए।
S5-90 इको की दोहराव कितनी सटीक है?
S5-90 इको उच्च रिज़ॉल्यूशन एन्कोडर और फैक्ट्री कैलिब्रेशन के माध्यम से बनाए रखे गए ± 0.03 मिमी की दोहराने योग्यता प्रद
S5-90 इको के लिए रखरखाव की आवश्यकता क्या है?
नियमित रखरखाव में जोड़ों, केबलों, सील और ब्रेक कार्यक्षमता का दृश्य निरीक्षण शामिल है। दीर्घकालिक सटीकता सुनिश्चित करने के लिए एक वार्षिक पेशेवर निरीक्षण की सिफारिश की जाती ह
और विश्वसनीयता।
क्या S5-90 इको का उपयोग कठोर वातावरण में किया जा सकता है?
IP54 रेटिंग के साथ, रोबोट अधिकांश इनडोर औद्योगिक वातावरण के लिए उपयुक्त है। भारी तेल, रसायन, या
आक्रामक सफाई।
अचानक बिजली की विफलता के दौरान क्या होता है?
जब बिजली खो जाती है तो सभी छह अक्षों पर विद्युत चुम्बकीय ब्रेक स्वचालित रूप से संलग्न होते हैं, जो अनियंत्रि पूर्ण एन्कोडर स्थिति डेटा को संरक्षित करते हैं, जिससे अनुमति मिलती है
बिजली बहाल होने के बाद फिर से होमिंग के बिना ऑपरेशन फिर से शुरू करने के लिए।
